罗马尼亚244型电视机的一个常见故障是工作一段时间后，场幅突然增大，同时出现图象上下抖动。调整场幅电位器，也不起作用。

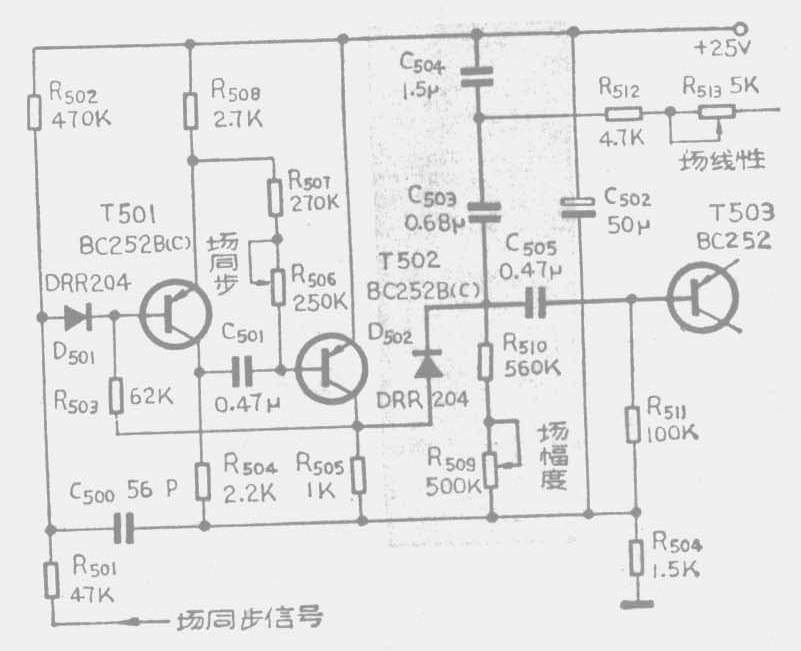

场幅度改变，是由于输出的场锯齿电压幅度发生变化造成的。图象上下抖动，通常有三个原因：①场扫描电路电源滤波不良；②分离场同步信号的积分电路出毛病；③场振荡锯齿波形成电路有故障。从场幅突然增大时，图象上下抖动的现象来分析，故障一般出在场振荡锯齿波形成电路里，因为该电路既影响场扫描锯齿波电压的幅度又影响场同步的稳定性。具体电路如图所示。它由R\(_{5}\)09、R510、C\(_{5}\)03、C504组成。当以上电容或电阻值减小时，就会使场幅增大，同时改变了电路的时间常数，使锯齿波的周期发生变化。结果同步灵敏度降低，使同步处于临界状态。这样就容易造成图象抖动。另外，隔离二极管D\(_{5}\)02特性的改变或耦合电容C505变质，也会引起时间常数的改变，产生场抖动。
经检查，上述阻容元件均正常，用万用表检查D\(_{5}\)02正反向电阻也正常，但工作一段时间后，机器温度升高时，发现D502的反向漏电流增大（二极管负端对地电压由21.3V降至21V），使锯齿波形成电路的时间常数改变。因为这个二极管与T\(_{5}\)02的负载电阻R505（1KΩ）串联后，再与锯齿波形成电阻R\(_{5}\)09（场幅电位器）加R510并联，这两个电阻的阻值很大（近1MΩ），所以二极管D\(_{5}\)02的反向漏电流对它们的影响很大。
换一只好二极管后，故障就排除了。检修中，D\(_{5}\)02往往容易被忽视，结果延误修理时间。如果没有合适二极管可换用，可将D502与D\(_{5}\)01对换。因为D501所处的位置承受反压不高。（赖天雄）
