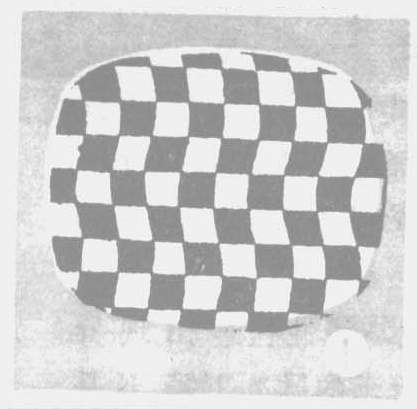

电视屏幕上图像垂直线条的左右扭动，称为“行扭”，如图1所示。“行扭”是在场扫描稳定的条件下，行偏转线圈内的锯齿波电流由于受到某种干扰和影响，使电子束水平扫描运动的规律被破坏而造成的。引起“行扭”的原因有机外干扰和机内故障两个方面，前者本文不作讨论。机内故障引起“行扭”的主要部位有：自动增益控制电路（AGC）、抗干扰电路（ANC）、同步分离电路、自动频率控制电路（AFC）等。
现以昆仑牌B312型电视机为例，着重介绍机内故障引起“行扭”故障的表现、原因及其检修方法。
一、整个图像扭动
整个图像都发生扭动，又分为规律性扭动和不规律性扭动两种情况。
规律性扭动

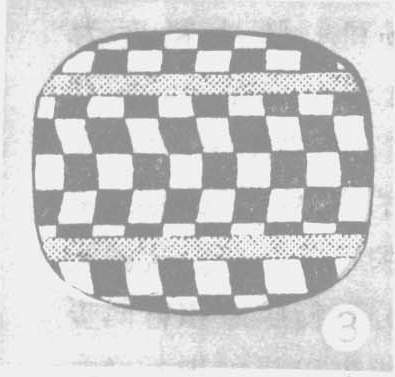

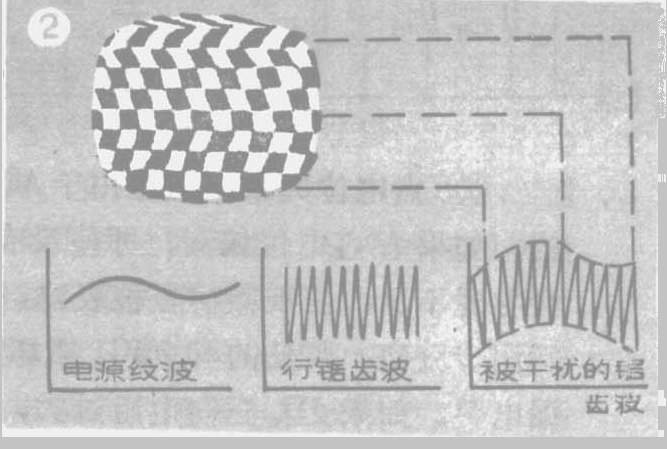

这是由于电源交流纹波电压大造成的。交流纹波电压引入行偏转系统后，行锯齿波与交流纹波电压叠加或被其调制（后者较少见），从而使行扫描线的始末端位置随纹波电压发生有规则的水平偏移，光栅的垂直边缘呈S形弯曲，如图2所示。由于电网频率不一定与同步系统锁定，所以还伴随着缓慢的蠕动。同时，当交流纹波电压引入至显像管栅极时，发生“亮度调制”，屏幕上还会出现一条或二条黑色滚道，如图3所示。
造成电源纹波系数大的原因有：整流滤波不良或稳压电路的电压不稳。根据光栅边缘S形扭曲的包络频率或黑滚道的条数可加以鉴别。若包络频率为50Hz（一条黑滚道），则故障是在整流部位。常见的故障是桥整流堆一臂损坏，使全波整流变为半波整流；若包络频率为100Hz（二条黑滚道），则故障应在稳压部位查找。常见的故降有：滤波电容6C\(_{5}\)、6C6、6C\(_{8}\)失效或漏电流大；6BG1、6BG\(_{2}\)、6BG4性能不良；或电源负载过载等。参见图4。
不规律的扭动

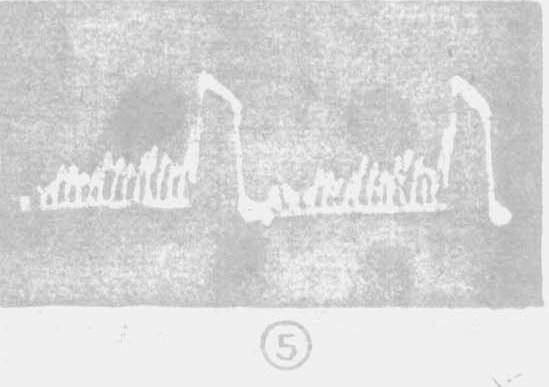

发生不规则的“行扭”时，画面上各部位都出现左右扭曲和抖动。造成这种故障的原因，一般是由于同步分离级分离出来的同步信号中叠加了图像信号，如图5所示。它使行扫描的同步点随图像信号而变化，从而引起“行扭”。产生这种故障的主要部位有：
1．ANC电路及AGC电路失控。
该机采用截止式消噪电路和峰值检波正向AGC电路，如图6所示。无信号输入时，A、B、C各点电位分别为：U\(_{A}\)=10V、UB=0V、U\(_{C}\)=1.6V；正常接收情况下，预视放输出的视频信号Um≥1.2V\(_{pp}\)，这时UA为9～9.5V、U\(_{B}\)为0～5V、UC为1.6V～5V；中放AGC电压为1.8～3V、高放AGC电压为3～5V。
如果中放AGC电压＜1.8V，就会使中放级增益偏高。当有强信号输入时，就会进入非线性区，使同步头被压缩，经过幅度分离，图像信号有一部分也被切割出来，造成“行扭”。
如果中放AGC电压＞3V，就会使通道增益偏低。当接收弱信号时，检波后的视频信号幅度＜1V\(_{pp}\)。尽管分离级本身工作正常，但由于同步头幅度过小，同样也会把图像信号切割出来，造成“行扭”。
检修时，先断开AGC负载，用万用表测量中放和高放AGC电压，若此电压不随接收情况或转换频道而变化，说明AGC电路失控，若不在正常范围内变化，说明AGC电路部分失控。然后逐点检查A、B、C各点电位，以确定故障的具体部位。
①A点电位失常：这是由于ANC电路有故障造成的。如果A点电位偏高，即使没有干扰脉冲，2D\(_{8}\)也会导通不良，使视频信号被衰减，以致不能正确地进行同步分离。常见的有2BG9损坏，电容2C\(_{49}\)失效或漏电等。如果2D8正向电阻过大，也会造成这种故障。
②B点电位是检查AGC工作正常与否的关键。当2BG\(_{8}\)损坏时，B点电位必然失常；当电容2C44漏电、开路时，也会引起B点电位变化，并影响抗干扰性能。
③B点电位正常，而C点电位不正常，则可能是2BG\(_{7}\)损坏，或2R44、2R\(_{45}\)、2R46组成的分压器开路，或2C\(_{43}\)严重漏电所致。
2．第四级中频放大器的工作点发生变化。
静态时，该级的工作电流在9mA以下，当该级工作电流增大时，就会使图像信号中的同步头工作在饱和状态而被压缩。这样同步分离电路就难以切割出正确的同步信号，造成“行扭”。
该级工作点发生偏移的原因有：晶体管的I\(_{CEO}\)大、热稳定性差；偏置电路有故障；发射极的电解电容漏电，使该级的动态范围变窄等。
3．同步分离电路不良。

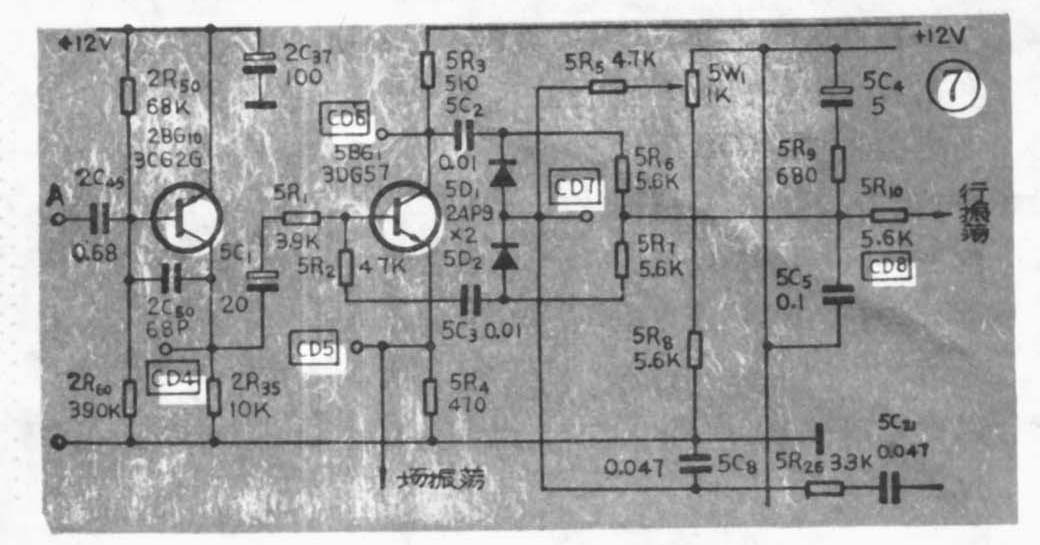

本机所用同步分离电路如图7所示。引起“行扭”的常见故障有：①同步分离管2BG\(_{1}\)0的偏置电阻2R59（图7中误为2R\(_{5}\)0）和2R60配置不当，使分离灵敏度下降，同步头过后，2BG\(_{1}\)0不能可靠截止，从而使图像信号进入扫描电路。②同步分离管的开关特性不佳，如VCES、I\(_{CEO}\)偏大，β值小，使同步头切割不良。③耦合电容2C49容量偏小，充放电时间太快，使同步脉冲被微分而部分丢失，结果使图像信号混入同步信号中，影响了行同步。
检修时，应重点检查2BG\(_{1}\)0集电极的电位，正常情况下，无信号输入时约为0.5～2V，有信号输入时上升到2～3V。如果无信号时，检查2BG10集电极电位高于3V，则应检查2BG\(_{1}\)0是否损坏、偏置电路是否正确、2C49是否漏电等。
二、图像局部扭曲
图像局部扭曲，按发生部位来分，有三种情况。
顶部扭曲

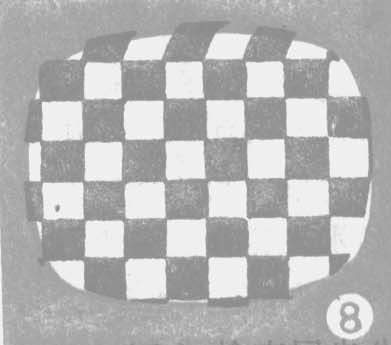

图像顶部扭曲现象，如图8所示。造成顶部扭曲的原因是由于行同步脉冲经过的通路中低频特性不良，使场同步脉冲后面的几个行同步脉冲幅度被衰减，产生如图9所示的缺口。或者是由于场同步脉冲窜入行扫描电路。
图像出现顶部扭曲时，一般可从以下几方面着手检查：
（1）检查同步分离级耦合电容2C\(_{49}\)、消噪电路的耦合电容2C47，看是否失效或容量不足。这两个电容容量减小后，会使场同步脉冲产生顶部下垂、底部下陷的低频畸变。
（2）AGC电路的时间常数与线性状态出现异常，使场同步脉冲出现如图10所示的脉冲下陷。这是因为行同步脉冲宽度为4.7μS，场同步脉冲宽度为192μS，比行同步脉冲宽得多。当AGC电路的时间常数较小、2BG\(_{8}\)射极回路的低频校正特性不良时，在场同步期间，将产生一个不规则的AGC电压，经过中放级的反调制，引起场同步脉冲的下陷畸变。这样经过同步分离电路，就会丢失一部分均衡脉冲和行同步脉冲，使场扫描起始部位的行扫描失步或同步不稳，造成图像顶部扭曲。有时还伴随有轻微的帧抖和隔行不良等弊病。
检修时，用万用表仔细检查AGC电路的电阻2R\(_{5}\)0、2R51、2R\(_{46}\)看是否变值或短路，电容2C46、2C\(_{47}\)、2C43、2C\(_{44}\)、2C45，看是否失效或漏电；高、中放AGC电压的去耦电阻、电容是否正常等。
（3）AFC电路（参见图7）有故障，使场同步脉冲期间及后面的AFC输出电压不能保持恒定，出现电压游动。结果使场同步后面的几行失步，造成图象顶部不稳。为了使场同步期间的AFC输出电压保持恒定，鉴相器之后的双时间常数滤波器，应有一段较平坦的低通特性，主要取决于5R\(_{9}\)和5C4的时间常数。当5R\(_{9}\)的阻值变小时，低通滤波特性的平坦部分就会减小，从而引起“行扭”，当5R9阻值变大或5C\(_{4}\)开路时，特性曲线平坦部分过于伸长，使图象上部出现小花边状扭曲。所以应重点检查5R9、5C\(_{4}\)两个元件。
底部扭曲

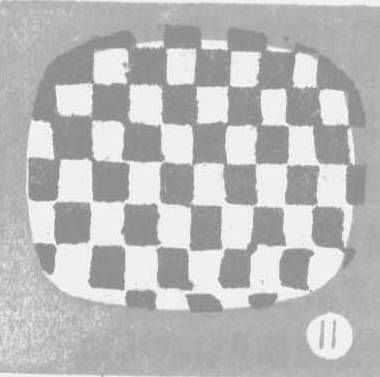

图象底部扭曲现象如图11所示。这种故障现象往往发生在市电电压低于180V的情况下。此时稳压电源内阻增加，使交流纹波电压剧增，纹波电压与行锯齿波叠加，使光栅底部发生较明显的有规律的扭曲（往往图象中部也有扭曲）。应该指出，如果稳压电路本身的电压不稳，即使市电电压降低不多，也会发生这种现象。但是与发生S形扭曲相比，滤波电容良好，滤波性能略好些。

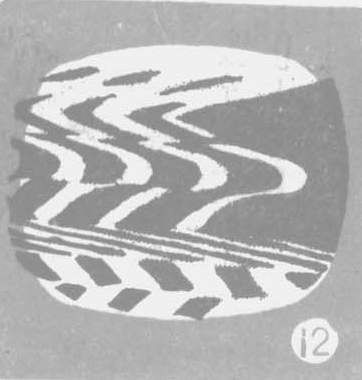

另一种情况是，由于电源内阻增大，行扫描电路的供电电路中混入场扫描锯齿波，使图象底部发生扭曲。如果情况严重，画面上将出现大扭，而且在屏幕的右侧出现暗区，如图12所示。
检修时，应检查稳压电源部分，首先应排除稳压电源本身的故障，如果是电网电压过低造成的，而且经常发生，则应采取相应措施。如附加交流稳压器、改进稳压电路等。
随机性的图象局部扭曲
这种故障图象的扭曲部位、程度和时间是不规律的。这是因为抗干扰电路及同步分离电路的抗干扰能力削弱，使干扰脉冲窜入行同步电路造成的。当强干扰脉冲来到时，行同步被瞬时破坏。干扰脉冲过后，由于分离管基极回路的时间常数较大，所以使分离管截止的时间延长，以致丢失数行同步脉冲。干扰脉冲幅度越大，基极耦合电容2C\(_{49}\)上的充电电压越高，受到干扰后丢去的同步脉冲也越多，图象扭曲的范围也越大。若用示波器检查同步分离后的同步脉冲波形，会发现如图13所示的波形，称之为对角线失真。
检修时，应着重检查消噪管2BG\(_{9}\)的工作状态。如果A点电位偏低，当干扰脉冲来到时，就不足以封锁住门管2D8，因此起不到消噪作用。当2R\(_{53}\)虚焊和2C48虚焊或漏电时，使并联回路的时间常数变大，充放电速度慢，跟不上窄脉冲的变化，也会造成图象局部扭曲。应逐一检查2BG\(_{9}\)基极回路的元件，看是否良好。
三、调节功能旋钮时发生的“行扭”
调节亮度旋钮时发生的“行扭”

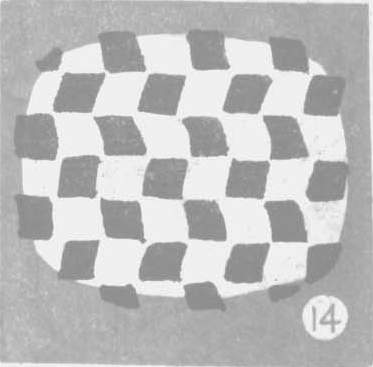

一般情况下图象稳定，当开大亮度后，图象出现如图14所示的扭曲。实践证明，出现这种故障，通常是由于显象管内部电极之间漏电、轻微的碰极所造成的，尤其以栅阴碰极最为常见。
对此，可在显象管只加灯丝电压的情况下，用万用表测定显象管各电极间的绝缘电阻或漏电流。一般可用“电击”法予以修复。当检修无效时，就只好更换显象管了。
调节对比度旋钮引起的“行扭”
产生这种故障的原因是由于视放管不良，尤其是f\(_{T}\)和BVCEO下降，I\(_{CEO}\)上升，使视放级工作不稳定，引起输入阻抗发生变化，致使予视放级因负载不稳定引起视频信号输出不稳定，时大时小。这样造成同步信号切割不良，从而引起“行扭”。视放级的不稳定现象又与调节对比度旋钮有关，因此“行扭”随对比度调节而变之外，往往还伴随着图象闪烁。检修时更换视放管即可解决。
“行扭”随频道转换而异
远距离接收时，图象正常，而近距离接收或信号较强时，却出现“行扭”。例如在北京收看6、8频道时都很正常，唯收看2频道的节目时出现“行扭”。这一般是由于AGC的控制范围变窄，尤其是高放AGC起控点发生偏移造成的。当接收强信号时，同步头被压缩，影响同步分离的正常切割，引起“行扭”。检修方法与处理AGC电路故障相同。
四、“小扭”
“行扭”幅度较小或收看方格信号时，边缘呈小锯齿扭刺干扰，称为“小扭”，如图15所示。引起“小扭”的常见原因有：
1．行振荡级发生故障。

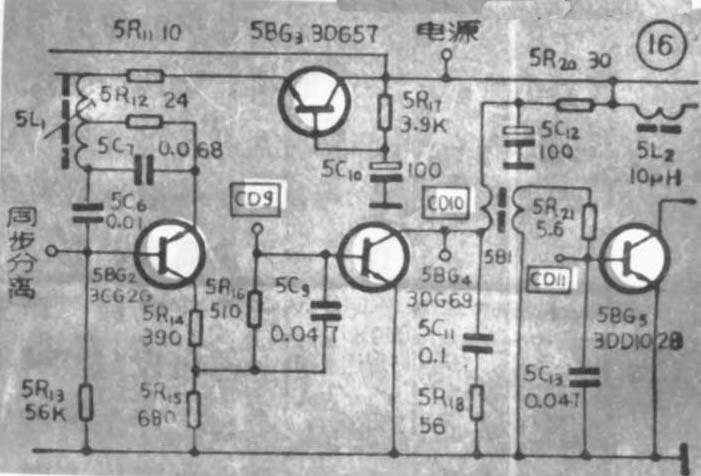

①行振荡波形的占空比不合适。正常情况下，行振荡波形的下峰宽度为18～22μS，当下峰宽度在22μS以上时，同步灵敏度降低，易出现扭刺干扰。这时可换用β值稍低的行振荡管，减小电容5C\(_{7}\)，的容量或者提高基极偏置电阻5R13的阻值（参见图16）。
②行振荡线圈5L1虚焊、磁心松动、行振荡管β值降低，有时也会引起小扭。
2．AFC系统抑制噪声的能力削弱。
这种故障一般发生在远离电视台的地区。AFC系统抑制噪声的能力，取决于双时间常数滤波器5R\(_{9}\)、5C4、5C\(_{5}\)以及鉴相器的输出阻抗。当5R9增加时，行同步范围宽，但抑制噪声的能力消弱，会出现小信号花边扭曲。可因地制宜地选取5R\(_{9}\)。在远离电视台的地区收看时，电阻值可选小一些；临近电视台的地区收看时，可选大一些。一般选680Ω～1.5KΩ为宜。
3.非线性元件产生高次谐波（主要是二次谐波）辐射，经天线接收、通道放大后，产生干扰。
无信号时，光栅上出现“拉毛”干扰，有信号时，图象后面出现杂波干扰。产生谐波辐射的部位有：①末级中放。当信号动态范围很大时，信号进入晶体管的非线性区，一有失真便产生二次谐波，信号越强越易产生辐射。②检波级工作于非线性状态，图象中频与伴音中频信号在这里差拍，极易产生高次谐波。③予视放对伴音中频信号来说是共射极LC选频放大器，所以集电极对基极通过内部反馈易产生辐射。
消除谐波辐射的方法：①加强中放末级、检波、予视放级的屏蔽；②在予视放管基极上并接一个几P～10P的瓷片电容，以滤除高次谐波；③在末级中放管的集电极或检波二极管前加一个100Ω的电阻，可阻尼高次谐波。此外，天线接触不良，高频头和通道板接地、屏蔽不良，引起图象通道弱自激，以及AGC电路轻度失控时，均有可能产生小扭。（高雨春 汪培林）
