去年第七期我刊发表了《高保真电子管扩音机》一文，很受广大无线电爱好者欢迎，但许多爱好者来信反映扩音机中的几个变压器不好解决。
下面介绍变压器的业余制作程序：

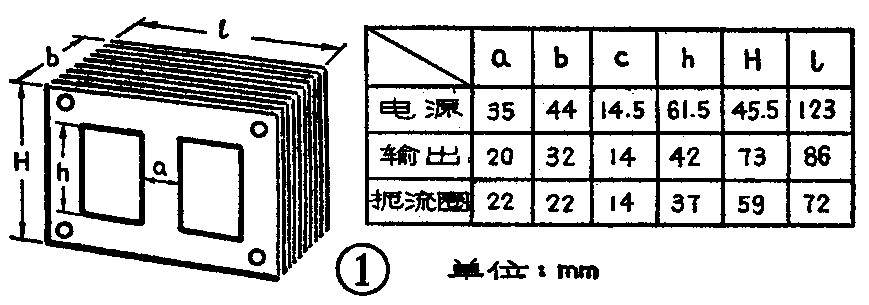

1．弄清数据：在具体动手制作每种变压器以前，必须事先弄清详细制作数据，如线径、匝数等。具体数据可参见本刊去年第七期第八页。要特别注意铁心窗口面积是否能容纳下所绕线包、变压器整个外形尺寸是否能装进机内等问题。在铁心截面积相等的原则下，也可以用手头现有的其它铁心代替，但应注意铁心叠厚既不要小于舌宽，也不要大于两倍舌宽。这次所供的铁心数据见图1。完全可满足原文要求。

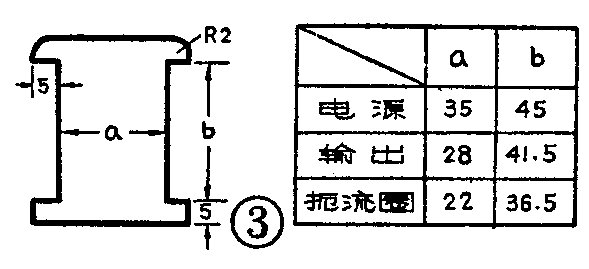

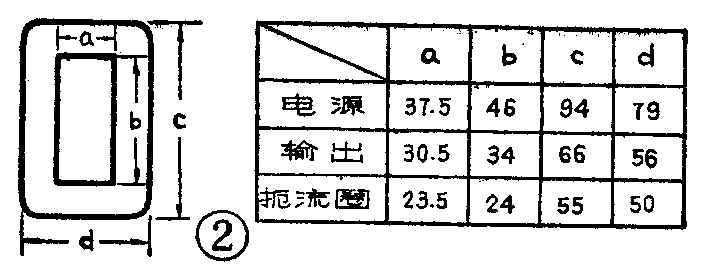

2．制作骨架：在厚度为1毫米的红钢板上，将尺寸画好，用小刀裁下来，分别组装好即可。具体尺寸请见图2、图3、图4（注：各制作两块）。

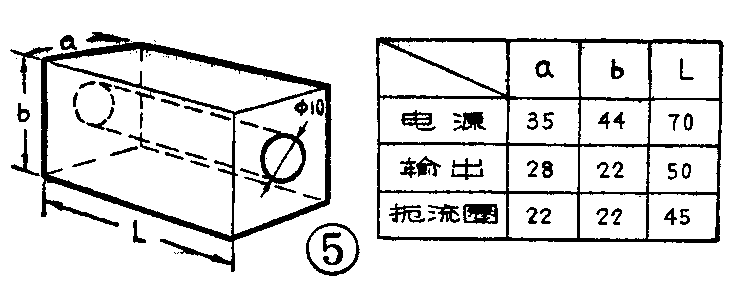

3．制作木芯：注意尺寸一定要合适，可参考图5制作。一定要把中心孔打正，并注意孔不要太大，否则木芯装在绕线机上时极易偏歪。
4．绕线：先将绝缘纸裁成和骨架一样宽的长条，在骨架上绕上两三层。然后开始绕线，先绕初级，尽量排绕整齐，每层之间都要垫上电话纸，中间抽头不要留得太短，以免无法接上焊片。初级绕完以后最好在外面包上静电隔离层。隔离层可用薄铜皮或铝箔，但应该特别注意隔离层的头、尾之间要垫上绝缘纸，以防止隔离层形成一个闭合回路，造成变压器发热。也可以用细漆包线在初级线圈外面绕上一层以充当隔离层。细漆包线层一端的线头可空着不用，另一端接地。为了保证输出变压器频率响应良好，将初级线包分为内、外两层（结构形式见去年第七期的文章），中间夹绕次级线圈，绕制时应注意绕紧。
5．接头及焊片的处理：次级绕完以后，先包上两层绝缘纸，并在一块厚纸上面用铜铆钉铆上铜焊片，然后将抽出的线头从相应的铆钉孔中抽出来，将带有焊片的厚纸包在线包外面，用胶水临时粘好，用虫胶片烫接好效果更好。最后焊接好焊片就行了。
6.测试：绕好线包以后，先用万用表测试一下绕组之间绝缘是否良好，本绕组是否相通。然后测量空载电流，一般不应超过正常电流的10％。接着空载通电试验半小时，看看线包是否发热。正常情况应稍热但不烫手。接着再测量一下次级电压是否正常。
7．插片：上述几项均正常后，可将铁心片插入线包骨架内。电源变压器和输出变压器都采用交叉装片方式。即两片向左，两片向右，直至插完为止。插扼流圈的铁心时，为了防止产生直流饱和，应采用对叠方式，并且在铁心接口处垫上0.5毫米厚的绝缘纸，使其留有一定空隙。
8．烘干、浸漆：插片完毕后，装好夹片螺钉，就可预烘干。放在灯泡附近或炉台上均可。一般应预烘四小时以上。然后将变压器放入绝缘漆内浸泡半小时，再烘干至绝缘漆不粘手为止。如果没有绝缘漆，也可以用普通清漆代用。如果急需使用变压器，可采用快速烘干法。即在绕制时就在每层之间均刷上绝缘漆，绕好后通电烘干，很快就可使用。（本刊）
