本刊1981年第12期报导了我厂用两种进口音频功放集成块安装的扩音机的函购消息,这两种扩音机杂音小、失真小、结构简单、易于普及,受到广大音响爱好者的欢迎,本文介绍一下制作中的有关事项。

17瓦扩音机

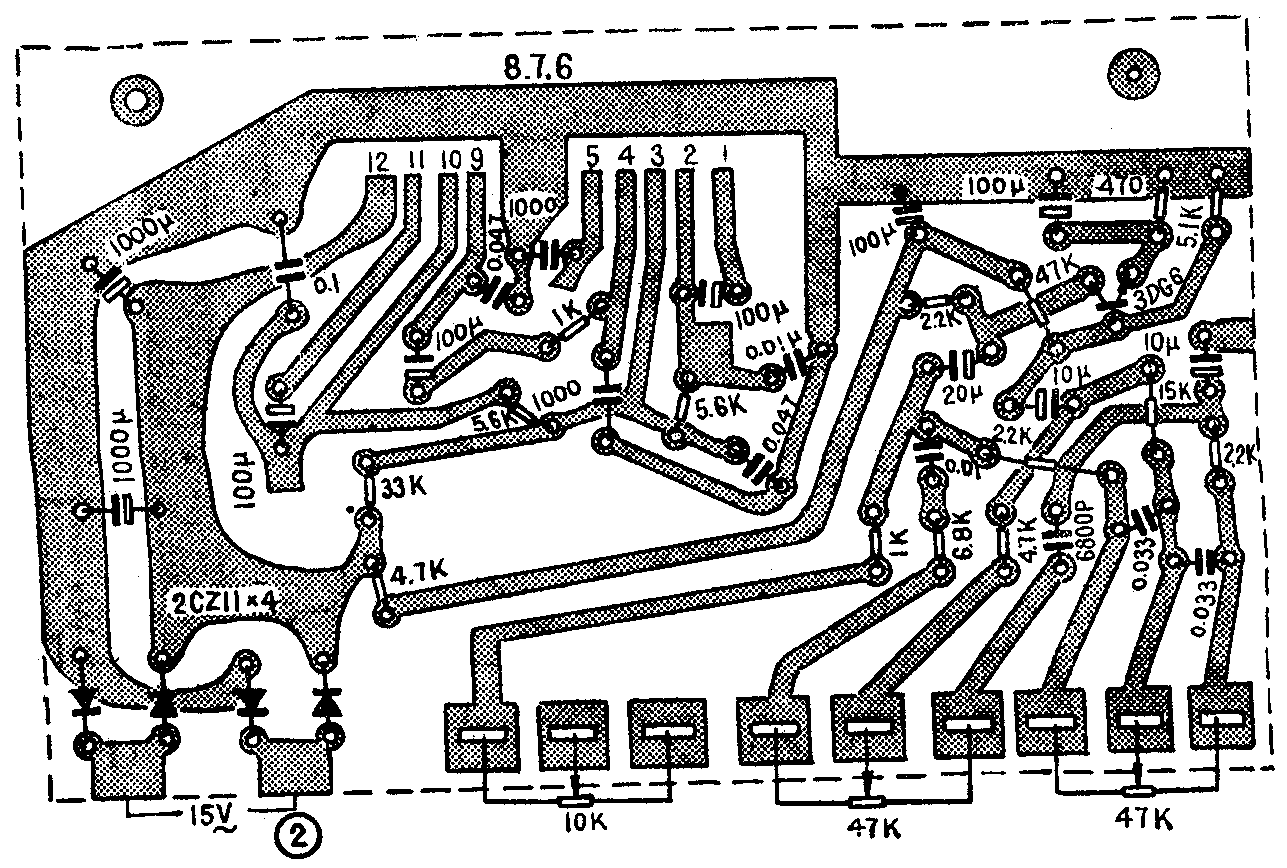

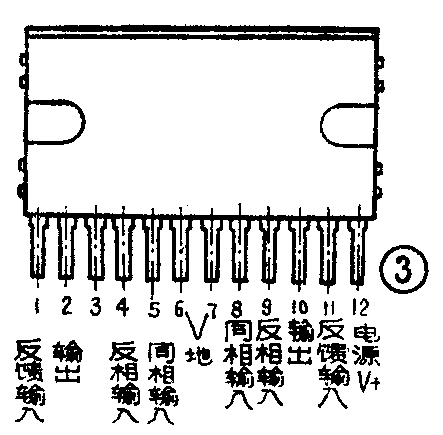

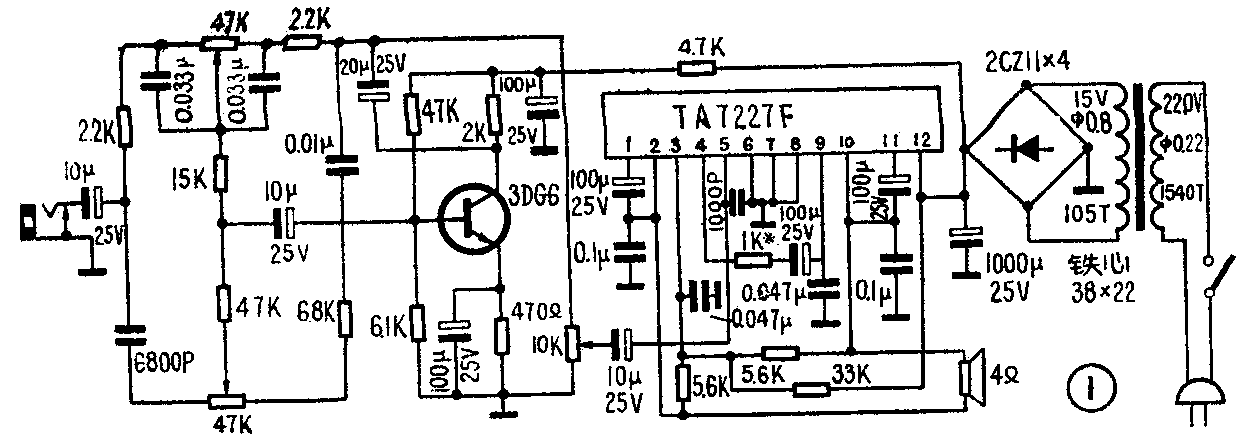

这种扩音机的电路见图1,印刷电路板见图2。功放部分采用了日本东芝厂生产的一块TA7227P型集成块,这种集成块的参数见表1,管脚的排列及辩认法见图3。

图1
图1 🔍原图 (1251×447)
图2
图2 🔍原图 (1287×868)
图3
图3 🔍原图 (443×435)

表1

名称 额定值 单位

峰值供给电压 45 V

直流供给电压 25 V

工作直流电压 18 V

输出电流(峰值) 4.5 A

耗散功率 25 W

工作温度 -30~75 ℃

保管温度 -55~150 ℃

可以看出,扩音机的电路结构是很简单的。它采用单电源供电,在4欧负载下可输出额定功率17瓦。当然使用8欧负载和16欧负载也可以,只是输出功率小一些。

5.4瓦扩音机

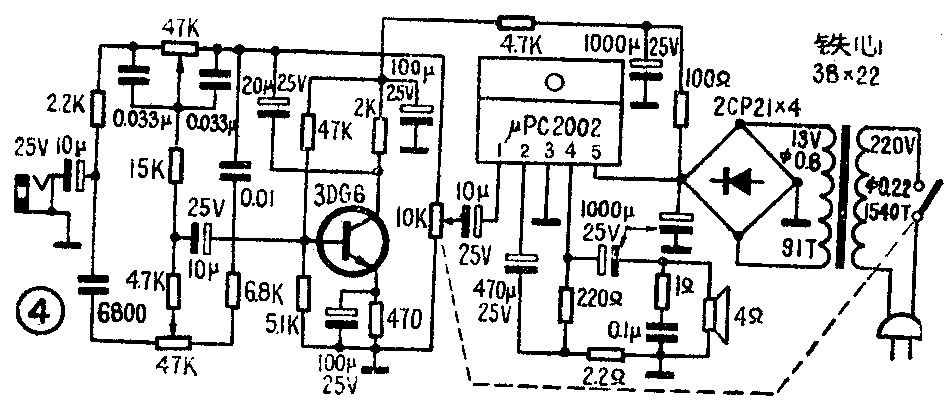

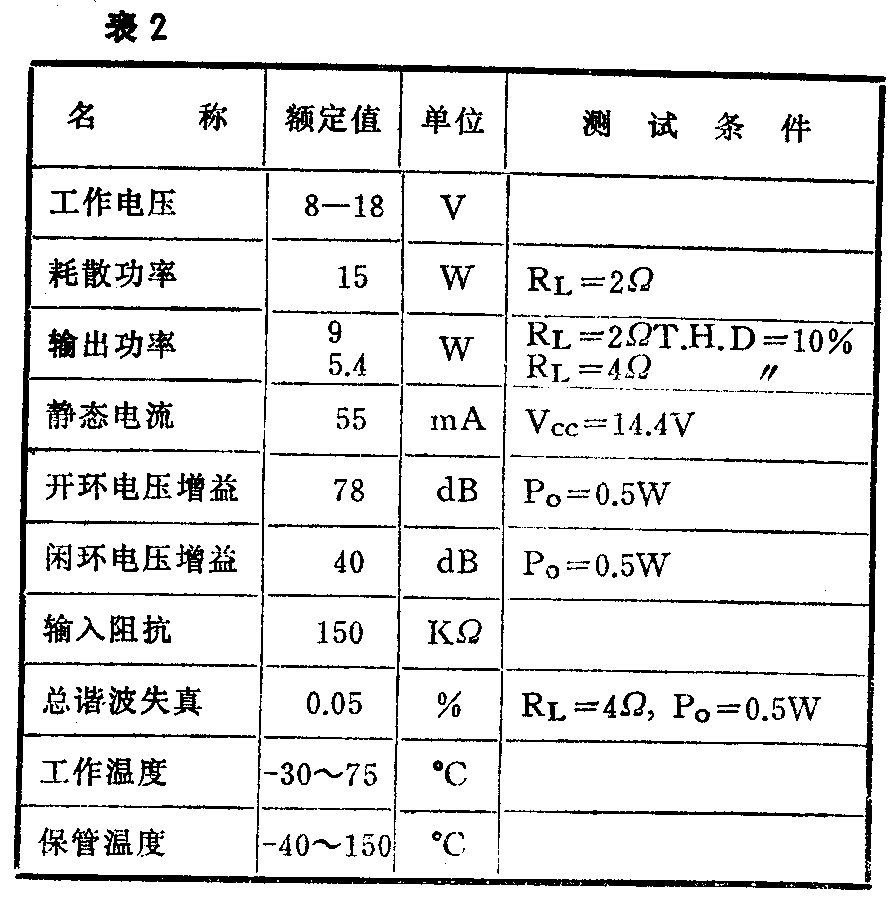

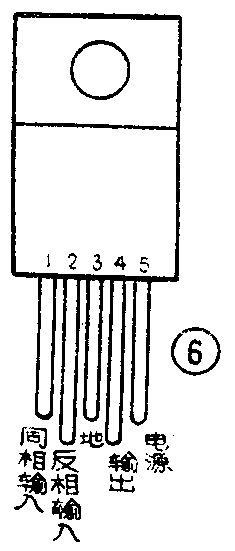

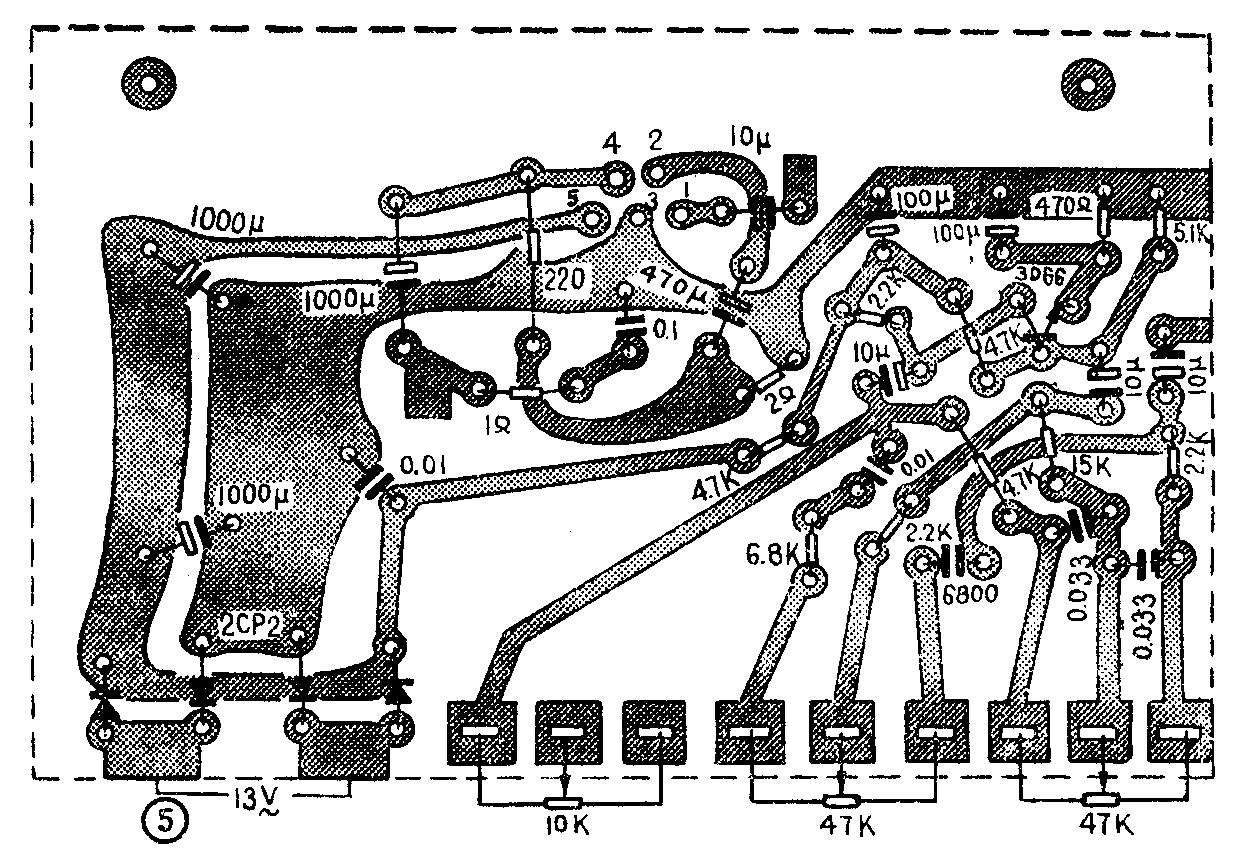

这种扩音机的电路图见图4,印刷电路图见图5。功放部分采用了日本日电厂生产的一种μPC2002型集成块,这种集成块的参数见表2,管脚排列及辩认方法见图6。

图4
图4 🔍原图 (947×405)
图5
图5 🔍原图 (1237×854)
图6
图6 🔍原图 (895×901)
图7
图7 🔍原图 (235×551)

这种扩音机也是采用单电源供电,在4欧负载下可输出额定功率5.4瓦。使用8欧和16欧负载也可以,只是输出功率小些。

安装注意事项

如果您买到扩音机的组件及相应的电源变压器,因为扩音板均已由厂方安装调试好,所以只需将变压器及负载喇叭接好,扩音机就会正常工作,不需要费多大事;如果您仅买到扩音板,没有买电源变压器,则应按要求自己制作电源变压器。或用同性能的电源变压器代用;如果您买到的是散件,则应自己另外配齐电源变压器及电位器,自已进行装配及调试。装配时应注意如下几点:

1.集成块必须按要求安装好散热板才能使用。μPC2002集成块散热片的面积不能小于70×40×1.5毫米;TA7227P集成块的散热片面积不能小于13O×50×1.5毫米,大一点无妨。

2.由于扩音机输出功率较大,所以印刷线路板的电源线、地线、输出线应尽量粗一些。

3.在设计印刷电路时,整流后的电源线应先与扩音板的V\(_{cc}\)处接通,不能先接到其它点再到Vcc极,否则容易引起交流声。

4.集成电路本身虽有过压、短路和热保护装置,但在焊接时为了保护集成块还应采取一些防护措施。应该使用25瓦带有地线的电烙铁焊接,安装完毕后应先认真校核电路各接线,没有问题以后再通电试验。

5.这两种扩音机由于力图简单,采用元件较少,所以灵敏度较低,适合放大录音机或收音机的信号。用作电唱机扩音,则嫌音量不足,需要再加一级或二级电压放大电路,以取得满意效果。(广东中山半导体一厂 蔡凡弟)
