一般家用电风扇大多是使用感应式电机。电扇的调速方法很多，如：改变电机线圈接线的方式；改变电机磁极极数；利用相位控制法改变电机输入电压……。其中以相位控制法最为方便，本文介绍的无级调速器，就是相位控制法中最简单的一种。电路见图1，它能实现电扇转速、灯光亮度从0～100％的平滑无级调节。
图1所示的电扇无级调速电路，是利用双向晶闸管KS（上海整流器厂生产）直接工作于交流电源，调节R\(_{2}\)即可控制KS在电源正、负两个半周的导通角，以改变电机（M）的输入电压达到改变电机转速的目的。

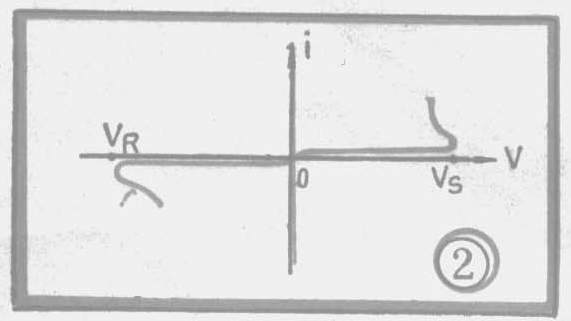

图中的TD为一般的指示灯氖管，其伏—安特性如图2所示（图中V\(_{S}\)与VR称为阻断电压），在电性能上它与双向硅触发管相似，且触发功率大。此外，它还可以作指示灯用，是一种价廉一物两用的触发管。R\(_{E}\)和CE是为抑制过电压而设置的。

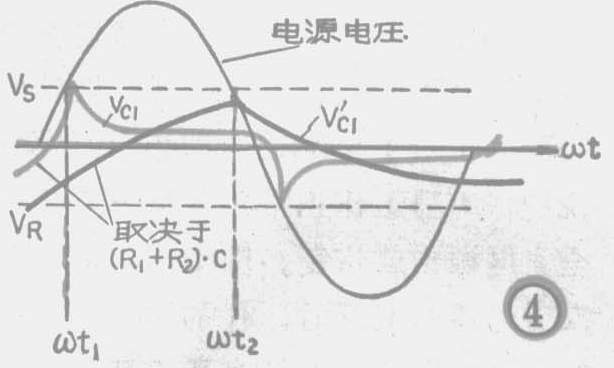

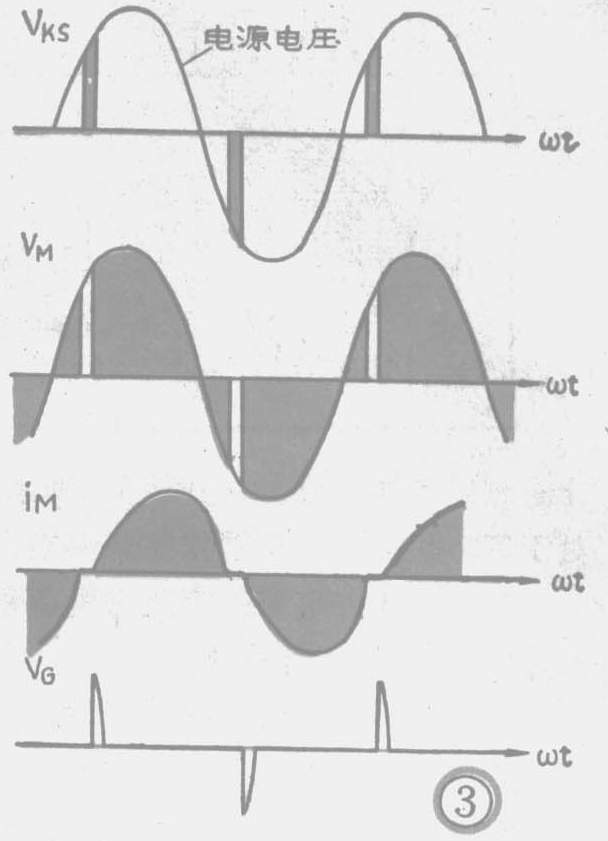

图1所示电扇无级调速电路，运行时各点的波形如图3所示。当接通电源后，电源电压通过R\(_{1}\)、R2向电容C\(_{1}\)充电，其充电电压（VC1）的波形如图4所示。当电容C\(_{1}\)两端的电压VC1的峰值达到氖管（TD）的阻断电压V\(_{S}\)（或VR）后，氖管亮，从而KS被触发导通。KS触发角的大小是通过改变C\(_{1}\)充电时间常数（R1＋R\(_{2}\)）·C1来控制的。

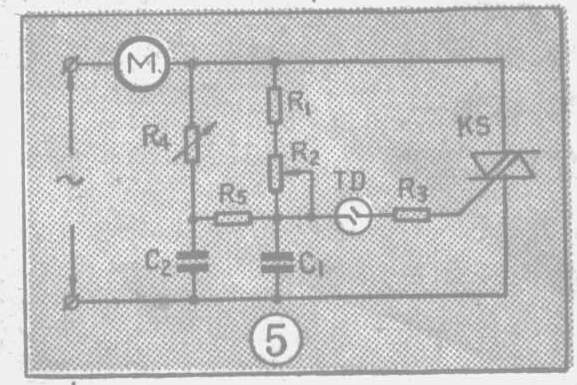

如图4所示，假定ωt\(_{1}\)与ωt2分别表示KS元件可能达到的最早和最迟的触发角，则通过改变R\(_{2}\)的大小就可以控制KS在ωt1～ωt\(_{2}\)之间的任意一相位角上进行触发。如果R2太大，将使电容C\(_{1}\)两端电压达到如图4中VC′1所示的情况，此时电容C\(_{1}\)两端的电压上升得非常缓慢，可能会使电容C1两端的电压在整个电源半周期间，无法达到氖灯TD的阻断电压V\(_{S}\)（或VR），即KS不会导通。也就是说，用改变R\(_{2}\)的大小来控制风扇的转速（或电灯的亮度）时会有某一个极限值，低于这个极限值则无法控制。为此我们采用了如图5所示的电路，它扩大了风扇的低速（或电灯的低亮度）的控制。图5所示电路，当R2大于极限值时，可采用R\(_{4}\)与C2来帮助电容C\(_{1}\)两端电压上升（即C2上的电压可经R\(_{5}\)向C1充电），使其达到氖灯（TD）阻断电压V\(_{S}\)（或VR），以触发KS。由此可知，R\(_{2}\)是用来控制负载的平均电流，即控制电机的转速（或电灯的亮度），而调节R4则可调节最低转速（或最低亮度）。
上述相控电路在KS每次触发后，负载电流从0上升到额定值只需几微秒的时间，这种阶跃电流的频率，虽然对电视机、调频无线电收音机没有多大影响，但对调幅收音机和其它通信设备将带来不同程度的干扰，为此常采用图6所示的电路，以适用于大范围的调节和抑制高次谐波干扰。图中R\(_{1}\)10KΩ，R2470KΩ，R\(_{3}\)500Ω，R4150KΩ，R\(_{5}\)50KΩ，C1、C\(_{2}\)0.039μF/l60V，CF0.02～0.1μF/160V，L\(_{F}\)O.1mH，TD：NHO－4C氖管（阻断电压为60V左右），KS双向晶闸管1～3A/600V。(鞠庆华)
