我们用发光二极管作的这台小仪器，可以对元件进行通、断测试，用来检查电解电容器的好坏，以及判别晶体二极管的正、负极性。

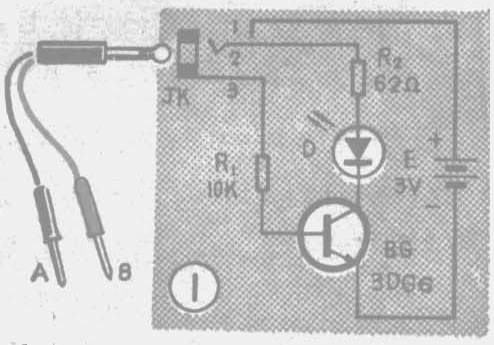

这台仪器的电路见图1 JK是经过改制了的耳机插座。当插头未插入插座时，电源电路是断开的，发光二极管不亮。使用时，把插头插上，这时触片1、2接通，电源经R\(_{2}\)、发光二极管加至晶体管的集电极。但是当测试表笔A、B断开时，晶体管的基极电路是断开的，管子无偏流不工作，发光二极管不亮。若把表笔A、B分别接到待测元件的两端，当元件通时，晶体管因得到基极偏流而导通，发光二极管就发光；如果所测试的元件不通，晶体管就得不到偏流，处于截止状态，发光二极管也就不亮。由于发光二极管只要很小电流（大于5mA）就可以发光，而选用的晶体管的放大倍数较高，所以小仪器有一定高的灵敏度。
这个仪器用的晶体管的β值应大于200，如果手头管子的β值较小，可把两个β值较小的管子接成复合管代替，以得到高β值的管子。发光二极管用的是处理品。R\(_{1}\)、R2为1／8瓦的碳膜电阻。电源用两节5号干电池。JK用小型耳塞机插座改制，改制时，只要把原来是常闭接点的1、2改成常开接点即可。表笔用万用表表笔或自制。

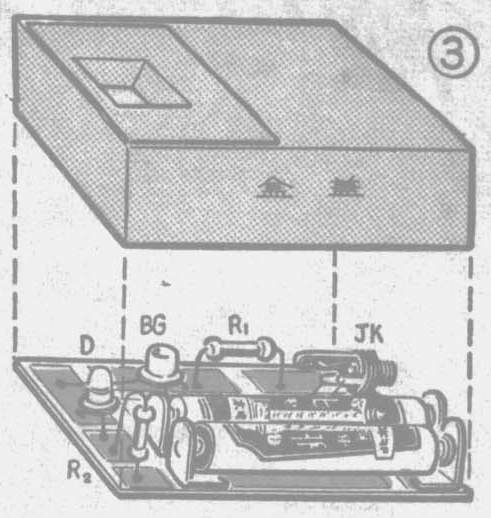

图2为1∶1 的印制板，可将元器件直接焊在有铜箔的一面，电池夹可用磷铜皮弯制，也可以直接焊在印制板上。机盒用薄木板制作。因发光二极管的亮度不大，在机盒透光处应作成喇叭口状的，便于观察。整机安装参见图3所示。
用这个仪器测电解电容时，可用A表笔接电容的正极，B表笔接电容的负极，这时发光二极管会发光，并且这光逐渐变暗，最后熄灭无光。这表明所测电容是好的，发光时间越长，说明容量越大；如果测电容时，发光二极管永久发光不熄灭，表明电容器漏电过大或内部短路；如果测试电容时，二极管不发光，说明电容器引线断开或电解液干涸。用这个仪器测零点几微法以上的普通电容器，发光二极管应亮一下，随后立即熄灭。
测二极管时，A、B表笔分别接二极管两极，看发光二极管是否发光。然后颠倒一下表笔再测。如果二极管是好的，两次测试中，发光二极管应亮一次。发光二极管亮时，与A表笔相接的一极是所测二极管的正极，另一极就为负极。如果两次测试中，发光二极管都亮，说明二极管击穿；如果两次测试中，发光二极管都不亮，说明二极管已断路。同理，也可以测试三极管PN结的好坏。(陈有卿)
