我院原来用的病房床位呼叫器是在医护人员值班室里，装上一排220伏、15瓦的红色小灯泡，每个灯泡代表着一个病房床位。当病员（特别是夜间）急需医护人员时，拉动床头开关，灯泡亮，值班人员看见后就立即前去处理。这种装置虽然简单，但缺点是医护人员得时时刻刻注意着灯泡是否亮。为此，我们在原呼叫器的电路上加上一个简易报警器，当病员拉动呼叫开关时，除小灯泡亮以外，同时发出“呜……”的报警声，提醒值班员。这种报警器很受医护人员和病员欢迎。

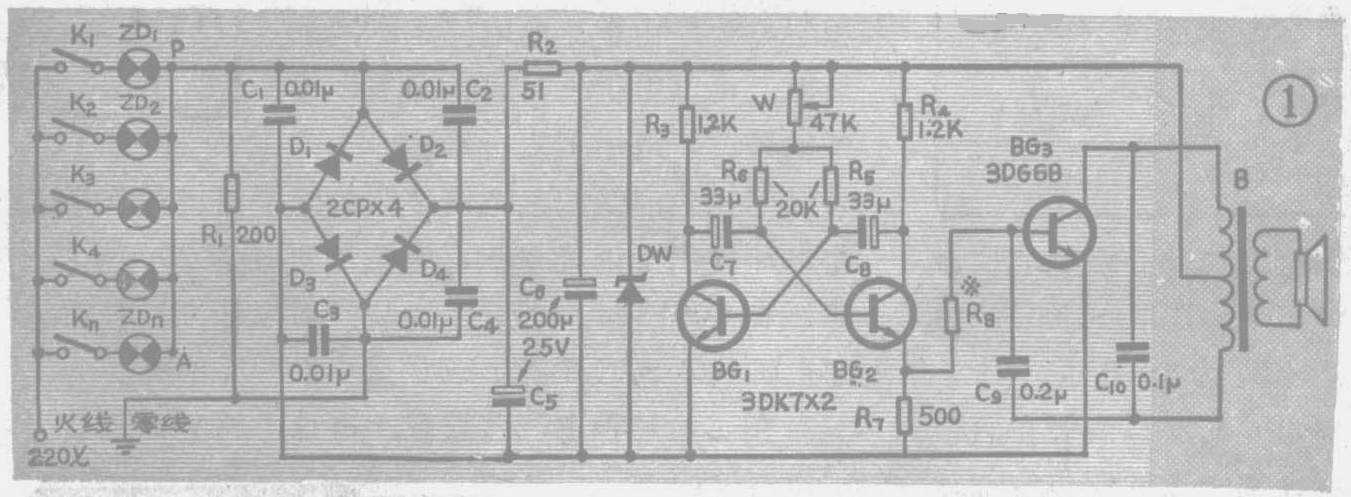

带有报警电路的病床呼叫器见图1。整个电路分成两部分，左边为显示部分，右边为报警部分。开关K\(_{1}\)～Kn为每个病床头上的拉线开关。小灯泡ZD\(_{1}\)～ZDn是装在值班室的显示灯，分别受K\(_{1}\)～Kn控制。不管哪一个开关接通，它所控制的灯泡立即亮，这时R\(_{1}\)上约有15伏左右的交流电压降。R1上的交流电压经二极管D\(_{1}\)～D4组成的桥式整流电路整流、C\(_{5}\)滤波后，作为报警电路部分的电源电压。晶体管BG1、BG\(_{2}\)等组成多谐振荡器，产生一个振荡信号。晶体管BG3、电源变压器B等组成音频振荡器，产生音频信号。由于音频振荡器电路工作受多谐振荡器电路控制，所以扬声发出的是断续的音频叫声。
电路中的元器件无特殊要求，小灯泡用220伏、15瓦的；R\(_{1}\)用大于2瓦的线绕电阻，最好用功率大些的。D1～D\(_{4}\)最高反向工作电压要用高于50伏的2CP型整流二极管。稳压管可用稳定电压为10～12伏、最大稳定电流大于40毫安的2CW型稳压管。变压器用一般晶体管收音机的输出变压器。

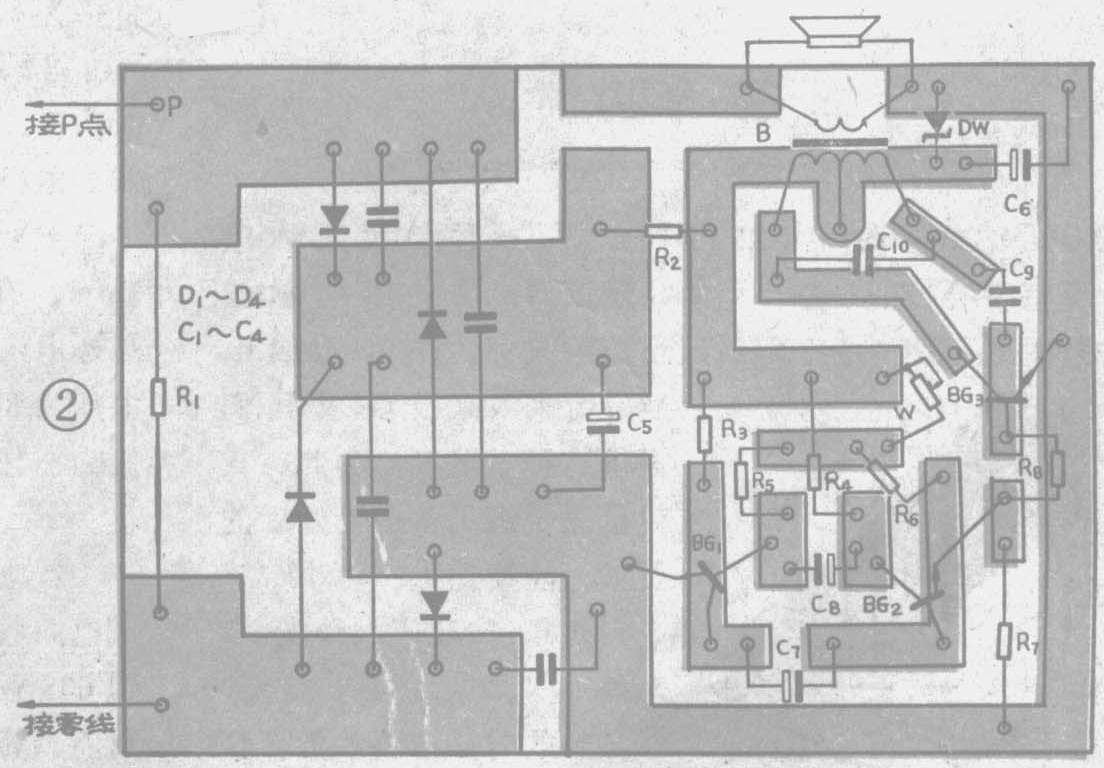

报警电路部分的印制板见图2（1∶1）。一般安装后电路都能起振工作，通过调整电位器W、C\(_{7}\)、C8的数值，可以调整音频信号的长短和断续时间，直到自己认为满意为止。安装时，K\(_{1}\)～Kn拉线开关的一端接在各病房的照明火线上，另一端集中在值班室的号码灯上，灯泡的另一端引线集中接在R\(_{1}\)的一端。报警电路部分可以装在一个木盒内，挂在医护值班室的墙上。(吴开友)
