集成电路KC582C常见故障的检修

飞跃牌12D4型电视机的稳压电源，是由调整管7BG5和集成电路KC582C组成的，具体电路如图1所示。集成电路KC582C起取样、误差放大等电路的作用。正常情况下，KC582C各引出脚的工作电压及其对地电阻，见表1。常见的故障有以下几种。

当发现电源变压器发烫、线包烧焦或机内冒烟时，应检查整机电流。在电源变压器7B\(_{1}\)的初级回路中，串接一只交流电流表，如果测得供电电流大于150mA时，说明整机电流太大。引起整机电流大的原因很多，如行、场扫描电路故障、整流器故障等。为了确定故障部位，应依次测量下面三处的直流电流：〈1〉焊去电感6L1，测量行扫描电路工作电流，正常值在520～640mA之间；〈2〉割断+12V电压与集成电路KC581C⑩脚间的铜箔，测场扫描电路的电流，正常值在110～225mA范围内；〈3〉拔掉保险丝7BX\(_{2}\)，测稳压器的总输出电流，正常时应小于1.1A。

如果上述电流全部正常，则故障发生在电源部分。当桥式整流电路中有一只整流二极管开路时，整机电流就会增大到180mA左右。这是由于半波整流效率低的缘故，此时变压器就热得烫手。当有一只或二只整流二极管击穿短路时，就会造成变压器次级短路，这时整机电流就会大于500mA。如果不及时修理，就会将变压器烧坏。另外，当变压器线圈内部发生局部短路时，也会引起整机电流大。可以拔掉变压器次级线圈与印制板之间的连接插头，测其空载电流，正常值小于25mA。否则说明变压器质量不好或损坏，需要更换。变压器的绕制数据，如图2所示。

当测得稳压器输出电压不正常时，如果调节微调电位器7W\(_{1}\)，也无法使输出电压恢复正常，说明电源部分或其他电路有故障。有以下几种情况：

1．当输出电压在0～3V之间时，可根据电容7C\(_{5}\)两端有无直流电压，来判断故障发生部位。如果7C5两端电压也为零，说明故障在整流部分。应检查保险丝7BX\(_{1}\)和整流二极管是否损坏开路，电源变压器初、次级绕组有无断线（初级直流电阻为8.4Ω，次级直流电阻为0.95Ω），电源线、电源插头、电源开关是否良好。如果7C5两端有电压，说明是保险丝7BX\(_{2}\)损坏或者是稳压器输出端有短路现象。正常情况下，＋12V输出端（即调整管7BG5集电极）对地电阻大于10Ω（用R×1档量）。由于集成电路KC582C具有输出短路自动保护作用。所以，一旦输出端短路，稳压器输出电压就为零，但不烧保险丝。这时，应顺着+12V供电铜箔，逐级检查有无损坏造成短路的元件，通常扫描电路元件损坏的较多。

2. 输出电压在5～10V之间。当输出电压低于7V时，光栅、图象均消失，同时喇叭里发出严重的交流声。引起输出电压下降的原因：一是负载电流大于稳压器最大输出电流2A；二是稳压电路出现故障。

检修稳压电源时，仍然需要测量电容7C\(_{5}\)两端的电压。当7C5两端电 压低于13.5V时（正常值在14～20V之间），说明整流 电路不正常。例如，市电电压低于175V，整流二极管性能不好、滤波电容7C\(_{5}\)容量不足等，均会使整流器输出电压下降。当7C5二端电压正常时，说明故障在稳压电路。可根据误差检出放大器输入端⑤脚的电压变化情况，找出故障原因：

〈1〉如果⑤脚电压为零，这是由于供给误差检出电路工作电压的电阻7R\(_{3}\)，开路或阻值变大造成的。此时，除⑤脚电压变低或为零外，⑥、⑦、⑧脚的电压同时也变低。

〈2〉如果⑤脚电压降为0.7V左右，而且分流电阻7Rd1热得烫手，调整管7BG\(_{5}\)一点也不热，说明调整管E、B极损坏，失去调压作用；如果③脚电压也低于正常值，则是由于滤波电容7C6漏电或短路造成的。

〈3〉当⑤脚电压升高到5V左右时，则是由于微调电阻7W\(_{1}\)开路或变值，补偿电容7C7漏电或短路造成的。不同的是，当7W\(_{1}\)开路时，稳压器输出电压约为5.5V，屏幕上光栅消失，伴音严重失真。而当7C7损坏时，输出电压约为7.5V，屏幕上呈现一幅很暗的图象，如图3所示。

3．输出电压大于13.5V。这往往是由于调整管7BG\(_{5}\)击穿或反向漏电流大造成的。此时，图象幅度明显增大，如图4所示。按照β=25～120，BVCEO≥ 25V的要求，换一个相同规格的管子（如3AD30B）即可。

电源部分产生黑滚条的原因，是由于交流纹波电压大，干扰了电子束的扫描运动，常见的故障有以下几方面：

一是由于输出电压调得高于13V，当电网电压跌至180V时，调整管7BG\(_{5}\)的E、C间的压降变得很低，满足不了稳压器最小输入、输出电压差的要求，使稳压器进入电子滤波工作状态，所以出现黑滚条，如图5所示。只要调整一下7W1，使输出电压为+12V即可。

二是由于整流二极管质量不好，使整流特性变差造成的。检查方法是，用万用表直流电压档测量二极管两端的反向截止电压。正常情况下，四只二极管的电压应基本相等，其值在8～9.5V之间。如果测得结果低于正常值，例如分别为9.2V、8.2V、2.8V、 3.9V，则端电压最低的那只二极管就是次管。这种二极管正反向电阻一般正常，但工作在大电流时，整流特性就变差。

另外，调整管7BG\(_{5}\)的性能不良，例如放大倍数太小、输出特性较差、反向穿透电流较大等，均会引起黑滚条。

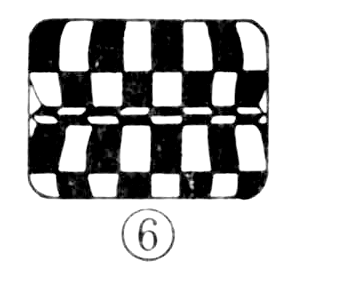

当画面上出现如图6所示的波纹干扰时，这是由于滤波电容7C\(_{5}\)干枯、容量不足或7C5的印制板铜箔断裂造成的。先检查印制板铜箔的好坏，然后用相同规格的电容并接在7C\(_{5}\)上试一试。

集成电路KC582C损坏较少，一旦损坏时，有以下几种表现：

（1）当调节7W\(_{1}\)，改变⑤脚电压时，⑧脚电压应作相反方向变化，如果无反应，说明KC582C放大电路损坏。

（2）当集成电路KC582C各脚电压正常，外部元件也无损坏，如果图象上出现滚条干扰，说明KC582C输出端的纹波电压太大，应更换。

（3）稳压器有时也会产生自激，干扰其它电路的工作。当图象上出现一些没有规律、不明原因的干扰时，则可能是稳压器自激引起的。若有其它稳压电源，可代替此稳压器供电即可发现。

稳压器自激时，对场扫描集成电路KC58lC影响最大，因为它的排板位置离KC582C最近，而且+12V电压不经退耦直接对KC581C供电。表现为画面上偶尔掠过水平方向的细白条或其他干扰，或使场线性和场同步变坏。解决的办法：（1）适当增大稳压器外补偿电容7C\(_{7}\)的容量，最大不要超过300P；（2）在KC582C①、③脚上并接一只0.01～0.47μ的电容，或在⑧脚与+12V输出处的铜箔间接一只1μ的电解电容，负极接⑧脚；（3）上述措施无效，就要更换KC582C。（郁景祉）
