高压自动延时器，对于保护显象管的阴极，延长管子的使用寿命是非常必要的。本刊1980年第三期介绍的自制高压自动延时装置，效果很好。但只适合电源电压为12V的中小屏幕电视机。为了把这种电路应用到电源电压为100V的北京牌840—1型（19英寸）等大屏幕电视机上，我们对原电路作了改进，现介绍如下：

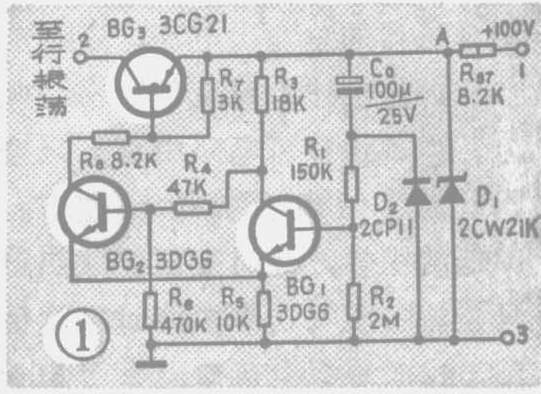

这种高压自动延时器的电路，如图1所示。它有两种工作状态，一是在显象管灯丝预热时间内的过渡状态；一是在电视机正常工作时间内的稳定状态。在过渡状态中，电源向C\(_{0}\)充电，BG1导通，BG\(_{2}\)、BG3截止。在稳定状态中，BG\(_{1}\)截止，BG2、BG\(_{3}\)导通。为了避免BG3直接承受100V的电源电压，我们把延时器接到行振荡电源的滤波降压电阻R\(_{97}\)之后，并在A点对地之间并接一个稳压二极管D1。为了提高BG\(_{3}\)的耐压和稳定性，采用PNP型硅管3CG21。这样，在过渡状态时，由于R97和稳压管D\(_{1}\)的作用，A点电压仅为22V；在稳定状态时，由于BG3导通，行振荡器正常工作，A点电压降为14V左右。这时稳压管D\(_{1}\)处于截止状态。另外，在R1和R\(_{2}\)的两端还反向并联了一个泄放二极管D2，以防止关机后，短时间再开机，由于C\(_{0}\)上的电压来不及泄放而使延时器失去延时作用。
对晶体管BG\(_{3}\)，要求BVCEO＞25V，β\(_{3}\)＞60；对BG1、BG\(_{2}\)的BVCEO没有特殊要求，只要求β\(_{1}\)＞60，β1＞β\(_{2}\)；D1采用稳定电流为20mA、稳定电压为20～24V的2CW21K型稳压管。D\(_{2}\)采用反向击穿电压大于25V的2CP型二极管，用万用表R×10K档测量反向电阻时，表针应该不动；C0选用耐压为25V的电解电容，要求漏电要小，用500型万用表R×10K档测量时，正向电阻＞5MΩ。

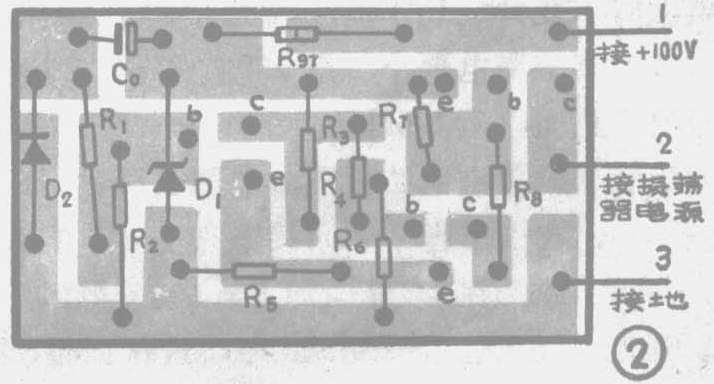

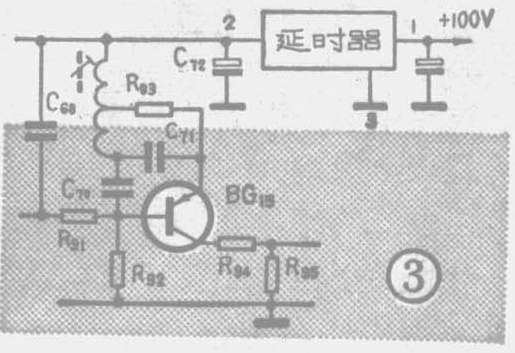

此延时器的印制电路板图，如图2所示。印制板焊接完毕后，在引出脚2、3间接一只1／4W的1.2KΩ电阻，作为负载，在1、3间加上+100V电压，进行调试。延迟时间可通过改变R\(_{3}\)或C0进行调整，一般可在30秒到1分钟之内选择。调好后，在印制板上焊上三根引线插脚。将原机印制板上的R\(_{97}\)拆除，将“1”接在+100V电源处，“2”接在滤波电容C72处；“3”接地。如图3所示。
上述高压延时器，对于其他型号的大屏幕电视机，如飞跃牌19D1型，上海牌J140、147型等也适用。只要将行振荡滤波降压电阻拆除、将延时器焊接在此降压电阻的位置上即可。（郭永久）
