用万用表细调AGC电路的方法

在晶体管电视机中，AGC电路是保障电视机图象稳定的重要组成部分。调整好AGC电路，就为提高电视机的稳定性和图象质量提供了良好的条件。要调好AGC电路在粗调已能收到图象的基础上，还要根据对AGC电路的要求，作进一步的细调。

通常AGC电路的调整曲线，如图1所示。从中我们可以得出如下一些调整原则和数据：

（1）预视放输出视频信号的幅度，一般应控制在1.2V\(_{PP}\)左右。此时高放输入的高频电视信号应≥50μV。

（2）为了提高信噪比，高放AGC的起控电平应比中放AGC的控制电平延迟30dB左右。整机的控制能力应在40至60dB以上。

（3）在接收微弱信号时，应使中放处于最大增益状态。受控中放管的电流，可调整在晶体管起控电流点上。例如3DG56、3DG80等正控AGC管，起控电流为3.5mA±0.5mA，终控电流≤10mA。这样受控中放管的电流可调整在4～5mA。

（4）高放AGC的起控电压一般为3V±0.05V。

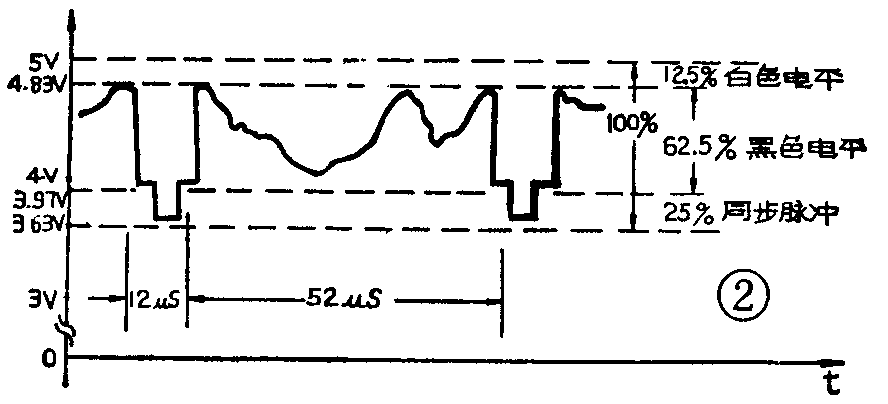

目前预视放级输出的视频全电视信号大多数是负极性的，如图2所示。其中行同步脉冲幅度占25％；白色电平占12.5％；图象信号的幅度为62.5％。当视频信号幅度为1.2V\(_{PP}\)（不包括白色电平）时，可做如下的计算。

图象信号与消隐信号的幅度为：1.2V\(_{PP}\)×62.5％/ （25％＋62.5％）=1.2VPP×71.4％≈0.86V\(_{PP}\)；

同步脉冲幅度为：1.2V\(_{PP}\)-0.86VPP=0.34V\(_{PP}\)；

白色电平为：1.2V\(_{PP}\)÷（62.5％＋25％）-1.2VPP≈0.17V\(_{PP}\)。

通常预视放管发射极（如图3中G点）的静态电位为5V。当有信号输入时，G点电位就会下降，其数值在5V～5V－（1.2V＋0.17V）之间变化。当G点电位为5V－0.17V=4.83V时，信号中只有白色电平，此时荧光屏上无图象。当G点电位降至5V-0.17V- 0.86V=3.97V时，此时信号中除有白色电平外，还有图象信号与消隐信号。当G点电位再下降0.34V到达3.63V时，这时视频信号中才有同步脉冲输出。由于G点电位变化的频率较高（0～6MHz）。所以用万用表无法测量，需要接入一个开关电路。

另外，为了改变输入信号的强度，还要临时搭配几组匹配衰减网路，如图4所示。A、B、C三组的输入、输出端，均需要75Ω的阻抗才能匹配。A、B、C三组还可以串接成多组衰减量较大的网路。例如D组为A、B两组组合成衰减量近似-20dB的网路。E组为A、B、C三组组合成衰减量近似-30dB的网路。两个B组和一个A组还可以组成衰减量近似-26dB的网路等。将这些衰减网路串接在高频头与图象中放之间，就可以改变通道中的信号强度，与AGC电路控制增益的能力相比较，就可测定AGC电路高放延迟电平和AGC电路的控制深度。

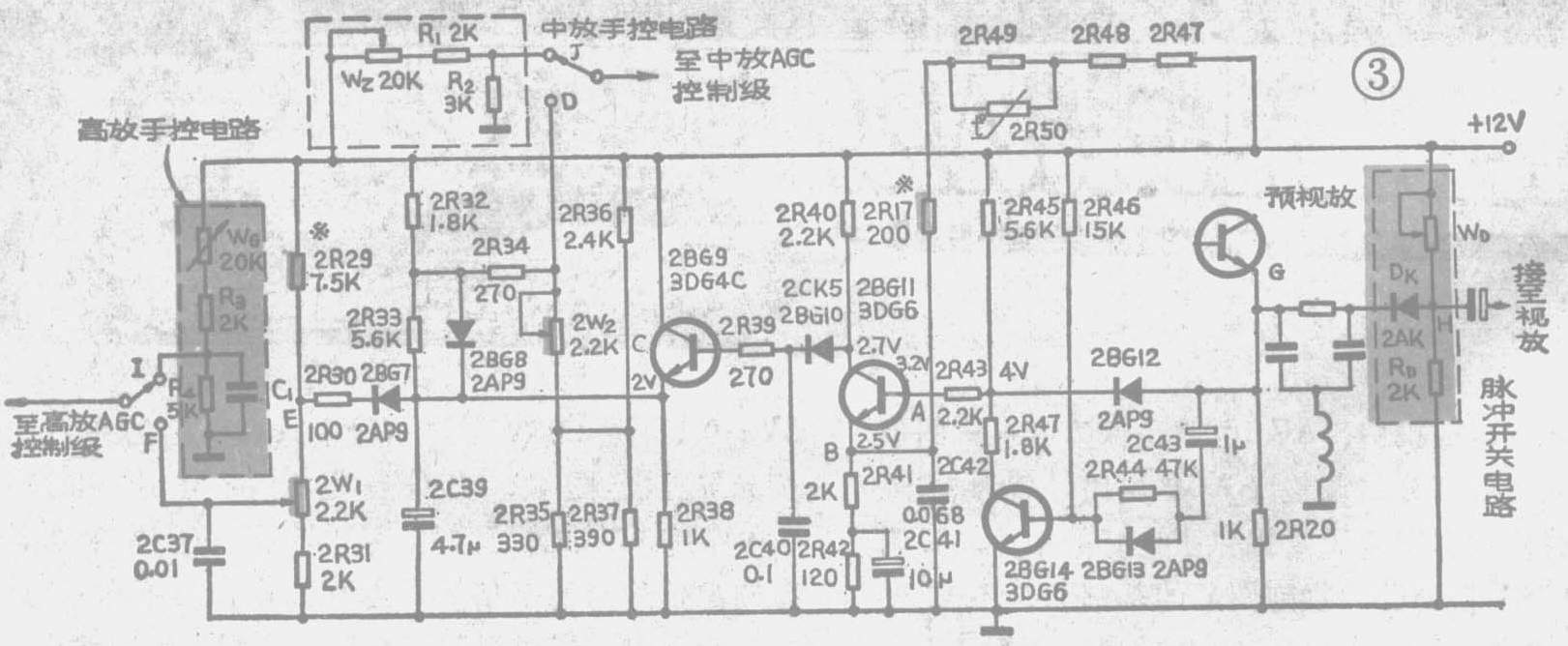

下面以联合设计AGC电路为例（见图3），具体介绍一下测定方法和调整步骤。

（1）在预视放输出端与视放输入端之间，临时插入一个脉冲开关电路，如图3虚线框内所示。D\(_{K}\)为2AK型开关二极管，要求截止频率＞10MHz，反向电压＞10V。电位器WD用来调节H点电位，以控制D\(_{K}\)的导通和截止。

（2）将高放和中放AGC电路改接成手动增益控制电路（见图3）。R\(_{1}\)、R3为隔离电阻，焊接时其引线越短越好。调节W\(_{G}\)，使图3中的I点电压为3V±0.05V，这时高放增益最大。调节WZ，使中放控制管的电流为4～5mA，这时中放增益最大。

（3）测出预视放输出端G点静态电位，大多数电视机为5V左右。然后接上室外天线，使接收到的高频电视信号较强，调节W\(_{D}\)，使H点的电位为5V-0.17V-0.86V+0.1V=4.07V（其中0.lV为DK上的压降），此时屏幕上有图象显示。

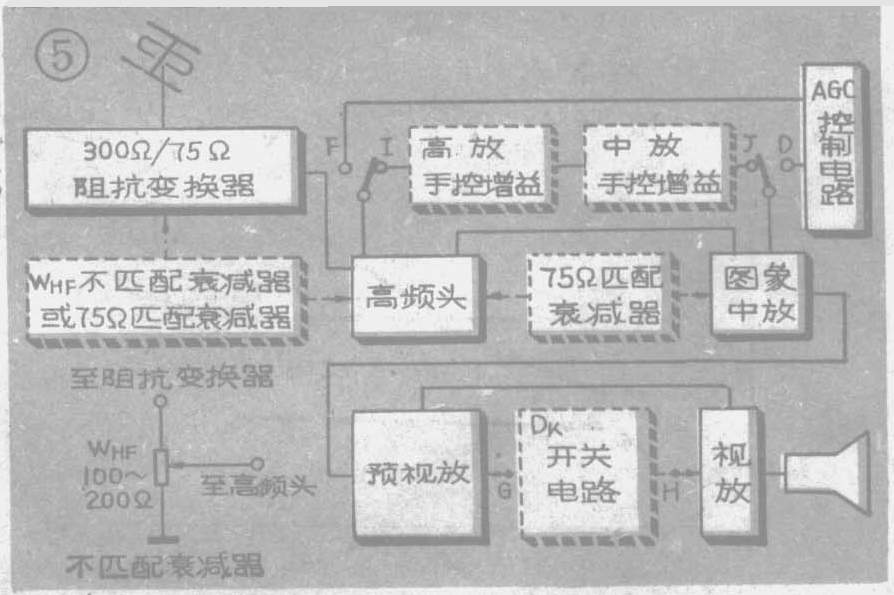

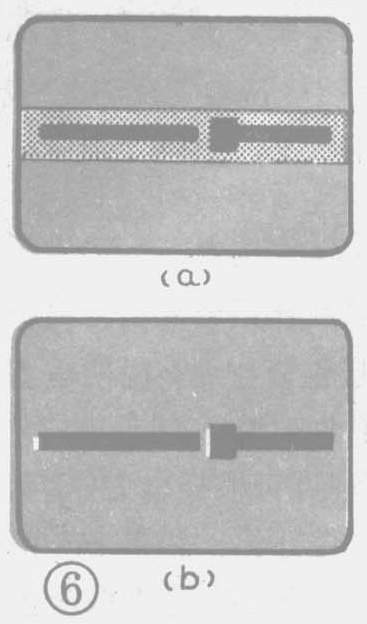

（4）在阻抗变换器与高频头之间接入简易不匹配衰减器W\(_{HF}\)（此电位器应采用非线绕电位器），如图5所示。用以衰减天线接收来的高频电视信号。调节WHF，观察荧光屏上的变化，一直到图象信号消失为止。调整场同步电位器，使场失步，出现如图6（a）所示的画面。再调节W\(_{HF}\)，同时配合调节亮度和对比度，使场消隐信号刚刚消失，仅留下场同步信号和均衡脉冲信号，如图6（b）所示。这时输入的高频电视信号强度，正好使预视放输出的视频信号幅度为1.2VPP。

将图3中的2R\(_{17}\)换成510Ω的电位器，利用插拔天线的方法，在200Ω左右调节此电位器，使C点电压在有电视信号输入比无输入时，略有增加。这说明当视频信号为1.2VPP时，AGC检出管2BG\(_{11}\)开始导通。取下电位器，测出其阻值，然后用相同阻值的固定电阻代替。

（1）将-30dB衰减器插入高频头输出端与图象中放输入端之间，再调节W\(_{HF}\)，增大高频电视信号，使预视放输出仍达到1.2VPP，其方法同步骤（一）的（4）。

（2）撤掉-30dB衰减器，调节中放手控增益的电压。使中放增益降低，使预视放输出的视频信号幅度仍保持在1.2V\(_{PP}\)。这时测量中控管发射极电压，一般为2.1～2.3V，再加上中控管BE结的结电压0.7V。此电压为中控管基极电压，即中放增益衰减-30dB时的中放增益控制电压。此时高放级应开始起控。这里需要说明的是，当高放延迟电平达-30dB时，C点电位约上升0.7～1V，表1为实测中放、高放增益控制电平与AGC电压的关系。C点电位上升超过0.7～1V后，2BG8就截止，D点电位虽然也略有上升，但基本保持不变。

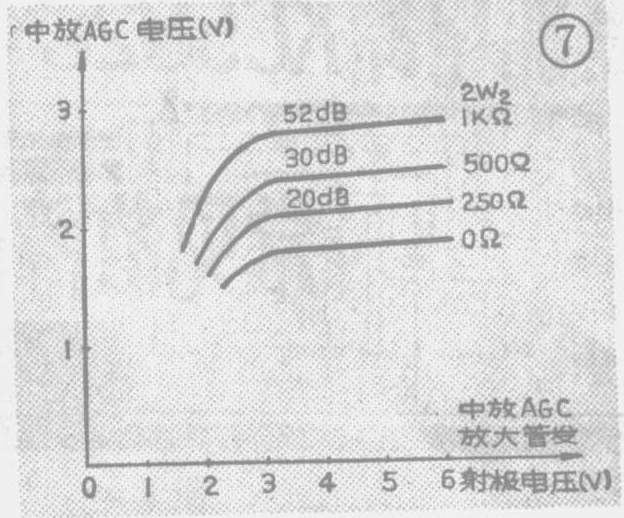

然后将中放手控增益电路换接为AGC电路，调节2W\(_{2}\)，使中控管发射极电压仍达到上述数值。电位器2W2决定中放起控后的高放延迟电平。当2W\(_{2}\)调为1K时，高放AGC的起控电平比中放AGC的起控电平延迟52dB，见图7。这样高放AGC起控太迟，容易产生自激或交扰调制，使荧光屏出现网纹或云纹。当2W2调得过小时，高放AGC延迟电平低，高放AGC起控早，这样不利于提高整机的信噪比。

（1）将高放手控增益电路换接成AGC电路，调整2R\(_{29}\)，使E点电位低于C点电位0.1V（即2BG7结压降），一般应大于3V。

（2）去掉高频电视信号，调节2W\(_{1}\)，使F点电压为高放起控电压，即3V±0.05V。不同的高频头，起控电压也不同，通过调整2W1来达到。然后，将不匹配衰减器W\(_{HF}\)撤掉。

电容2C\(_{4}\)0一般取0.1～0.5μ，此电容的容量越小，AGC的反应速度越快，对低频干扰的抑止能力越强，这样可大大地减轻画面的黑滚道干扰和图象扭曲。但是不宜小于0.1μ，否则就不能保证行同步脉冲的滤波，使行同步遭到破坏。电容2C42一般取0.06μ，当发现场同步范围过窄、场同步头被压缩的现象时，可适当调整此电容。

1．在业余条件下，由于元器件的各种参数往往不标准，调整时应灵活掌握。例如，当中放正控AGC管的I\(_{C}\)－hFE特性不好时，中放起控后，衰减量可小于-30dB，就让高放管开始起控。为了提高整机的信噪 比，也可在不出现自激网纹和交扰调制云纹的情况下，加深对中放增益的控制，增大高放增益控制的延迟电平。

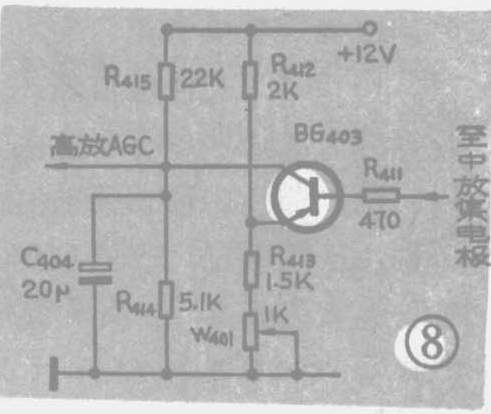

2．对于有高放AGC放大管的电路来说，放大管的输入由受控中放管集电极引出，如图8所示。高放级AGC的起控电压，要调整W\(_{4}\)01，以改变BG403发射极电位，在中放增益衰减30dB后，使高放AGC放大管BG\(_{4}\)03开始导通，对高放进行增益控制。

3. 选择二极管2BG\(_{1}\)0、2BG8时，要求反向漏电流要小；选择检出管2BG\(_{11}\)时，β值应为60～100；选择AGC放大管2BG9时，β值要高一些，最好在100～250之间选取，同时要求温度系数要小。

4．利用以上测定预视放输出信号幅度的方法，并在高频头与阻抗变换器之间，接入不同组合的匹配衰减器，可测定出AGC电路的控制深度。本文就不细述了。

5．上述调整要在信号足够强的条件下进行，信号强度要保证中放AGC起控后，高放AGC延迟30dB后仍能起控。例如在北京地区，可利用2频道的电视信号进行调整，6、8频道在离电视台较远的地区，信号强度不够。(春石)
