改进OCL扩音机电源

🏠 首页 《无线电》杂志 1981年 🔗 第12期 🔗 第12页 分类:“现代家庭电子制作”电视讲座辅导材料 🔗 王微波 🔗

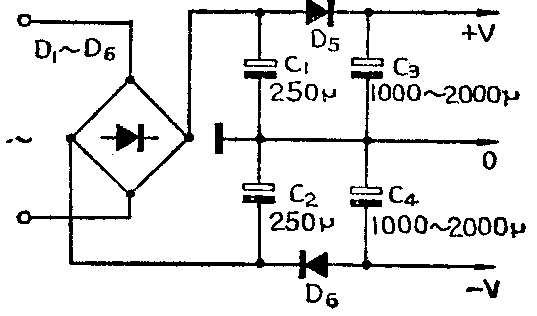

在制作OCL扩音机电源时,我通过试验,发现在整流电路中串联两个整流二极管效果很好,也很简单易行。电路如附图所示。图中,用硅整流二极管D\(_{5}\)、D6的正向电阻作为π型滤波器的电阻。硅二极管的正向压降约为0.7伏,比较小,所以电源输出电压可近似保持不变。观察一下整流二极管的特性可以发现,它的正向电阻随整流电流的加大而减小,当负载电流增大时。二极管正向电阻减小,其上压降减小,从而能使电源输出直流电压不致跌落。反之,当负载电流小时,二极管正向电阻变大,其上压降增大,输出直流电压不致升高,从而改善了电源性能。电路中,C\(_{3}\)、C4的容量应远远大于C\(_{1}\)、C2,这是因为C\(_{3}\)、C4有两个作用。一是滤波;二是使音频短路。由于C\(_{1}\)、C2容量较小,所以开机时流过整流二极管D\(_{1}\)~D4的冲击电流也较小,可保护D\(_{1}\)~D4免受击穿。如果想再提高滤波效果,可用两只或三只整流二极管串联起来代替D\(_{5}\)和D6。但是管子多了以后要考虑管压降引起电源电压损失。

图1
图1 🔍原图 (537×316)

D\(_{5}\)、D5的耐压值不要求太高,但工作电流应较大。对输出功率为10瓦的OCL扩音机来说,D\(_{5}\)、D6的工作电流大于1.5安即可。 (王微波)
