编者按：本文介绍的这种分立元件OCL扩音机，适合一般家庭需要，也非常适合于广大无线电爱好者业余组装。电路板上的全套零件分两种类型由北京综合仪器厂技术服务部函购供应：一种类型是电路板上的元件已经由工厂组装、调试完毕（没有电位器、音箱和电源部分），共售价16.50元。读者买到后另配上音箱、电源和电位器，电路就能正常工作。一般不需要进行复杂调整；另一种类型只是电路板上的元件没有组装好，是散件，但经过了筛选。每套售价11元。读者买到后通过自己组装，可学到更多的知识。请读者直接将款寄到该厂技术服务部购买。以上两种售价均未包括邮费在内，因此读者汇款时应注意寄足邮费。邮费如果用不完将退回余额。
您所函购的电路板如果有故障不能修理，可将机器直接寄到北京综合仪器厂技术服务部，由该厂负责修好后寄回，酌情收取元件及修理费。本刊在今年第10期邮购消息中谈到的电源组件，完全适合于本机。读者可参考第10期中的办法联系购买。

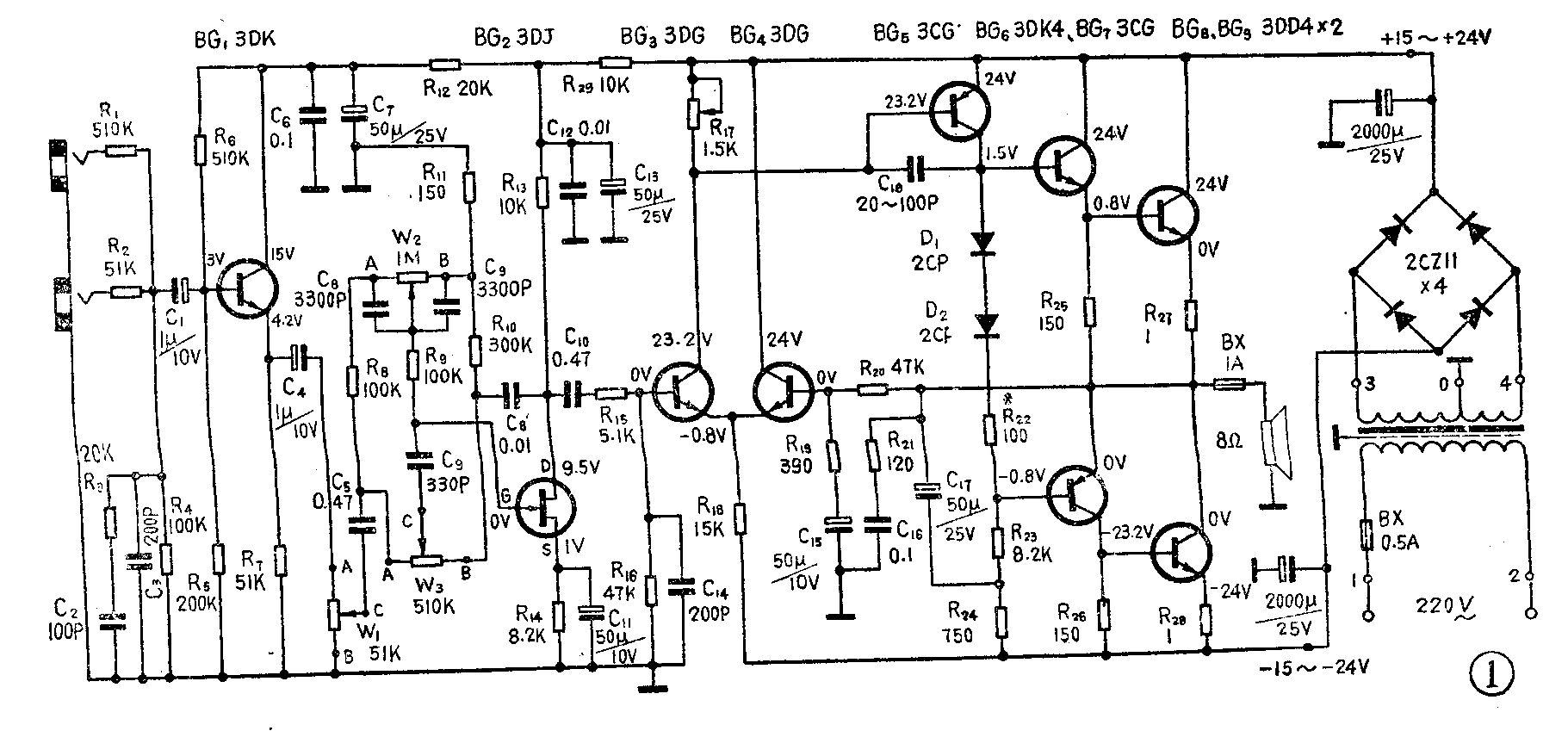

本机线路原理图见图1、印刷板见图2。它可用录音机、收音机、电唱机等作信号源。在电源电压为±24伏时，不失真输出功率可达10瓦。输入端灵敏度在高阻时为100毫伏；在低阻时为200毫伏。
图1电路可分为三个主要部分：输入级、高低音调节电路、主放大器。输入级由BG\(_{1}\)管组成一个射级跟随器，它具有较高的输入阻抗、较低的输出阻抗和较小的噪声系数，可与信号源很好地配合；BG2和电位器W\(_{2}\)、W3等构成一个负反馈式音调调节电路，高低音调节比较明显而且平滑；BG\(_{3}\)～BG9组成OCL型主放大器。主放大器输入级采用差分电路，输出级采用准互补形式，并且采用了较深的交直流负反馈，以展宽通频带、减小非线性失真、稳定工作点。
安装方法

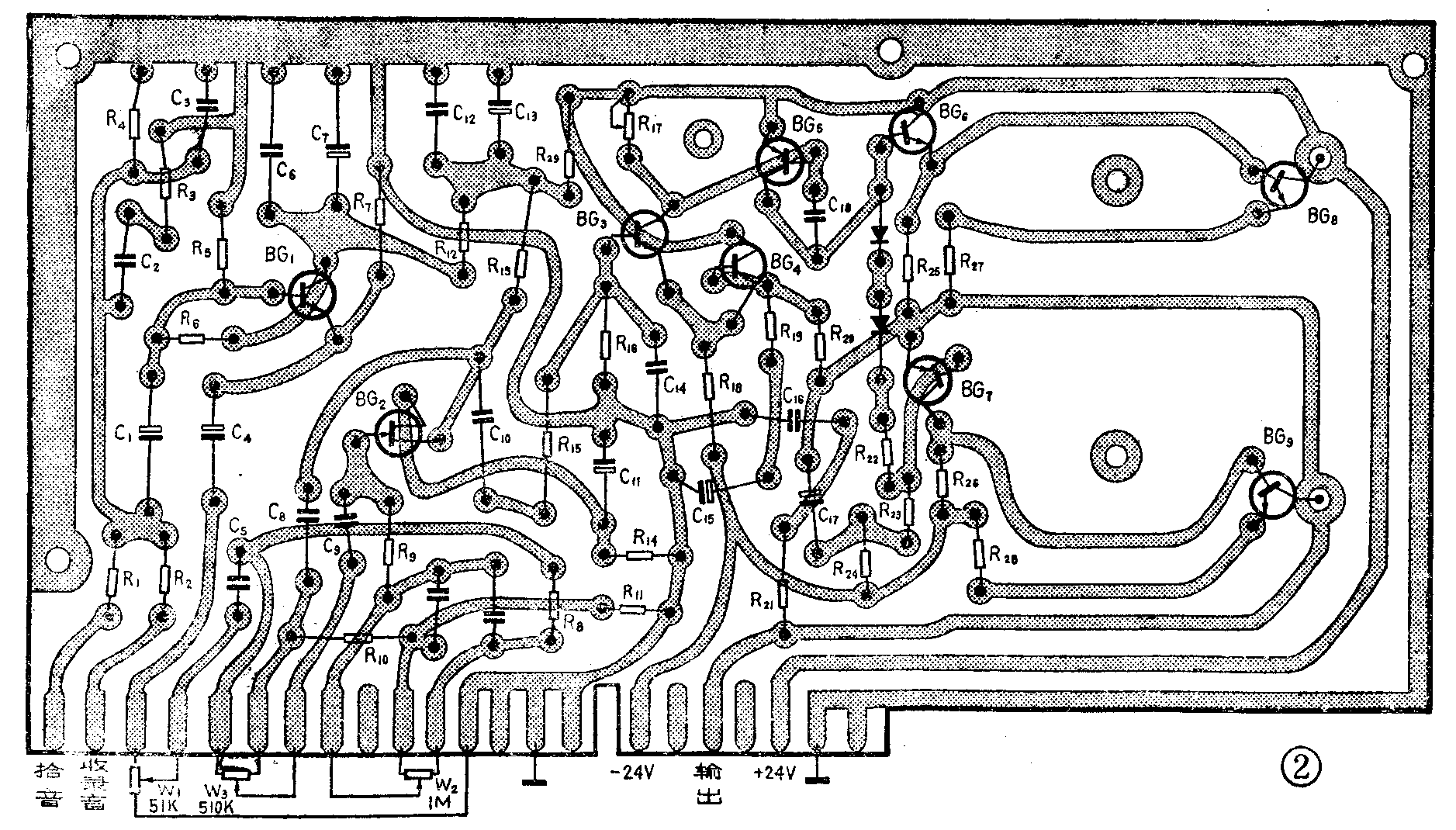

除电源部分、音量控制电位器、高低音调节电位器及输入插孔外，扩音机的其它元件均安装在一块印刷板上。从图2可以看出，印刷板的出线全部集中在一个22线的印刷插排上，如果在机器上设置一个22线插座，印刷板外的零件都通过22线插座和印刷板连接，则装、修都非常方便，并且可以缩短引线，减少机器出故障的几率。如果不用22线插座，也可在印刷板插排上直接焊接。
由于采用了OCL型放大器，所以必须使用正负对称电源。一般说来，电源可不采用稳压电路，只要整流后加大电容滤波即可。大电容容量大于2000微法时，喇叭中的交流声一般很小。如果所处地区电网电压很不稳定，则应考虑采用稳压电源。正、负电源必须尽量做到对称，其中包括正、负电压的绝对值相等、内阻相等。为达到这项要求，可采取如下措施：
1．电源变压器的容量应大于25瓦，次级线圈采用双线并绕，次级线圈的线径应大于0.62毫米。如果导线直径小，电源内阻则加大，在有信号输出时，电源负荷加大，电源内阻上的压降加大，电源输出直流电压将下降，使电源电压不稳定，扩音机就不能正常工作了。另外，因为扩音机的大功率管有一定的耐压值，因此电源电压不能超过±24伏，即变压器次级每组的交流电压不能超过18伏。
2．每只整流二极管的工作电流应大于500毫安，反向击穿电压应大于50伏。例如，可采用2CZ11等整流管。四只整流管的正向电阻应尽量相同。
3．滤波电容的容量应大于2000微法，耐压应大于25伏。两只电容器的容量、耐压、型号应尽量相同。
整机的安装工艺，可根据爱好者的使用要求及加工条件而定。一般说来，连线应尽可能短，特别是输入引线和各电位器的连线，应远离输出喇叭端的引线和交流电源线，这些连线应采用带绝缘外皮的屏蔽线。屏蔽线采用一端接地，不能两端接地，否则会产生很大交流声。各接地点应统一先接在一个点上，再与金属底板相接。为了便于初学爱好者安装，下面介绍两种整机结构，可供参考。

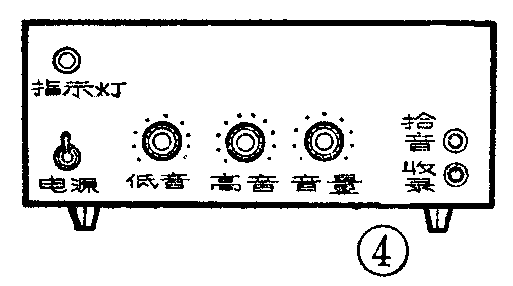

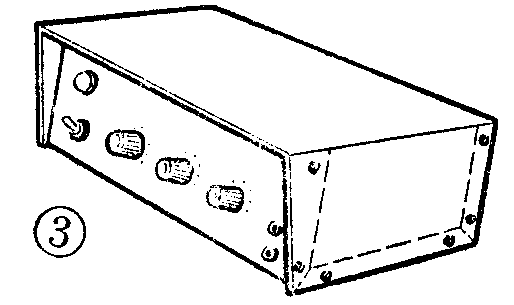

1．整机型机箱 这种方式的特点是扩音机和音箱不做在一起，扩音机做成一个独立的机箱。使用时，可将扩音机放在音箱上或放在桌子上，扩音机输出端与音箱之间用引线相连。这种方案要求扩音机外型应较美观。图3是一种可供参考的外型结构，它的底板、前面板、后面板做成一体（即用一块板折成），上盖板和左、右侧面板用一块板折成。底板、前面板、后面板的左右两边如图3虚线所示折一个边，以备固定箱体螺钉用。箱体的大小视里面元器件的体积灵活决定。电源开关、指示灯、三个电位器及两个输入插孔如图4所示安装在前面板上，交流电源进线、喇叭输出线和保险丝座安排在后面板上。
箱内元件的排列位置见图5。由于末级大功率管发热量较大，所以应在底板对应大功率管的地方打一些通风孔，并在底板下面加一定高度的垫脚。为了美观起见，上盖及两侧板的侧视图可做成图6形状。
2．单板型结构 这种结构的特点是将扩音板装在音箱里面，音箱和扩音机融为一体。其优点是加工制作较容易。

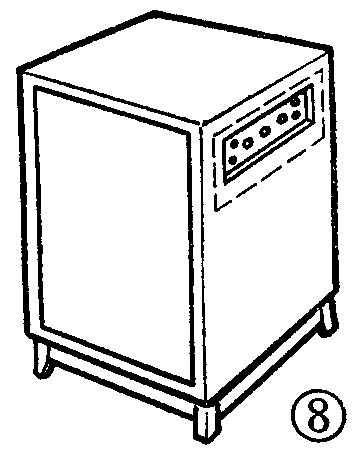

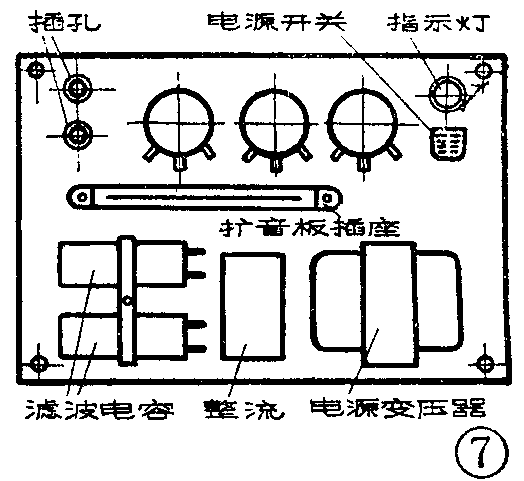

全部元件如图7所示装在一块金属平板的一侧，电位器的轴和电源开关扳钮则伸向平板的另一侧，最后将这块板固定在音箱的右侧壁上（元件在音箱里面，电位器轴和开关扳钮露在外面）。可在箱体右侧上方如图8所示开一个长方孔，当将带元件的金属平板固定在音箱壁上时，指示灯、开关、电位器旋钮和输入插孔应正好露在外面。金属平板可用1～2毫米的铁板或铝板加工制成。
关于各种音箱的制作方法，本刊过去已有多次介绍，读者可自己去选择。这种扩音机的输出功率不算太大，因此最好选择用纸盆低音扬声器制作的音箱。低音扬声器可选用8英寸或10英寸的；高音扬音器可选用3英寸或4英寸的（3～5瓦）。再配上适当的分频网络就行了。扩音机要求配接的负载阻抗为8欧，如果手头有两只同型号6英寸半纸盆扬声器，阻抗各为4欧，可将这两只扬声器串联使用，效果也很好。联接时应注意喇叭的极性不要接错。
整机调试方法
本机在出厂前对所用元、器件均经过较严格的筛选。对已经组装好的扩音板，出厂前均经过测试和试听，因此只要电源部分及其读者自己接的线正确，扩音机一般能正常工作。但由于长途运输或其它一些原因，也可能出现一些问题，就需要进行必要的调试。如果读者买的是散件，自己组装好后就更容易出现一些问题。为此下面谈谈在业余情况下的调试方法。
1．扩音板先不要接电源。接通电源开关后，用万用表直流电压档测量电源输出电压是否正确。例如在变压器次级交流电压为2×18伏时，整流电压应为±24伏。这时电源变压器不应产生过热现象。
2．输出端不要接喇叭，先接上一个8欧左右的假负载（功率容量要足够），然后将扩音板与电源线路接通，开机后测量扩音机输出端的直流电位，一般应在零伏左右，最大不应超过±0.2伏。如果偏离太大，应调整扩音板上的微调电位器R\(_{17}\)，使输出端直流电位降到零伏左右。
3．接上喇叭，将音量电位器W\(_{1}\)置于最小位置，开机后，如果听到有轻微的交流声，则说明放大器部分基本能工作了。此时用手摸一下大功率管，不应产生过热现象。如果大功率管过热，是由于该管的静态电流太大，可调整R22降低静态电流即可；如果两个大功率管发热情况不相同，一般是由于输出端的直流电位不为零而造成的。
4．用录音机或收音机给扩音机输入一个音乐信号，慢慢开大音量电位器，喇叭中应能播放出声音。调节高低音电位器，音乐中高低音部分应有明显地变化。如果音量较小时声音发哑，一般是由于交越失真引起的。可改变R\(_{22}\)阻值，使大功率管的静态电流加大即可。一般说来，大功率管的静态电流在10～20毫安之间最好。
5．如果整机的交流声比较大，则应首先检查正负直流电源电压是否相同，末级放大器输出端的直流电压是否为零伏。如果都正常，应进一步检查接地点是否焊接牢靠，或是接地点的位置不对。输入端引线过长或走线不合理，往往会引起自激振荡。
经过以上调整以后，整机应能正常工作。图1列出了扩音机正常工作时各点的电位，可供调试时参考。为了安全起见，在交流电源进线端应加一个0.5A的保险丝。为了保护扬声器，在输出端扬声器回路里应串联一个容量不大于1A的保险丝。
6．在调试扩音机时应该注意：有一些信号源，如收音机，录音机或电唱机，本身的信号频率失真已经比较大，这样在调试扩音机时，就可能感到高低音变化不明显。因此试听信号源必须选择好的，如新电唱机、唱片，优质录音机及原声带等。(张开善 王衍意 侯葆芳)
