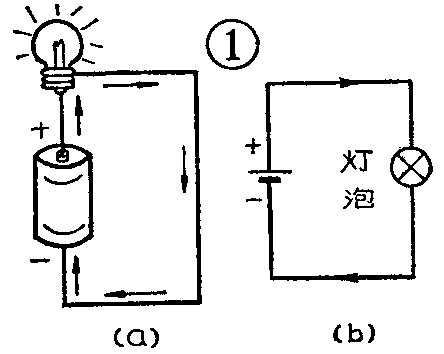

我们知道要使一个小电珠发光，就要用两根电线把小电珠的两端和一节干电池的正、负极分别连接起来，如图la所示，这就是一个最简单的电路，在这个电路中，电流就会从电池的正极（有铜帽的一端）流出，经过小电珠，从电池的负极（没有铜帽的一端）流回到电池中去，完成了电流的一个回路，这个回路也可称为闭合电路。电路中的干电池是电能的供给者，是电流之源，所以称为电源。小电珠是消耗电能的，是电路的负载物，简称负载。电源通过连接的导线将电能从电源送到负载。负载实际上是换能器，如小电珠、电炉、电动机等都是，它们分别将电源送来的电能转换成光能、热能和机械能，为人们所利用。
从最简单的电路中可以看出，一个完整的可以正常工作的电路至少要由电源、导线和负载三个部分组成。如果电路中缺少某一个部分、或者只有整个电路的其中一部分，就不是一个完整的电路，应该称它为局部电路或部分电路。
电路有三种不同的工作状态。
1．通路：电路里有电流通过，电路处在正常工作状态，称为通路。如图la、b所示，其中a图是实物连接图，b图是对应的线路图。

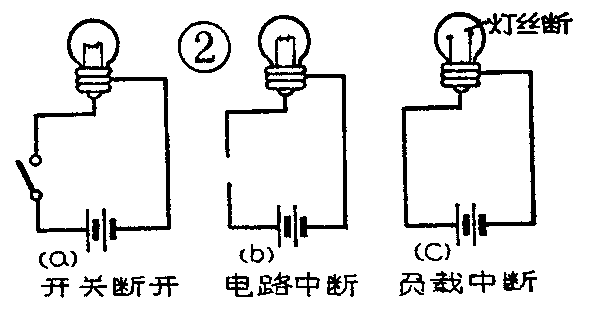

2.断路：电路处在不工作的状态，比如电路中的开关断开了，或者电路某一处导线中断、或者负载内部断开，如图2（a）、（b）、（c）那样，电路中电流不能通过，就称为断路或开路。

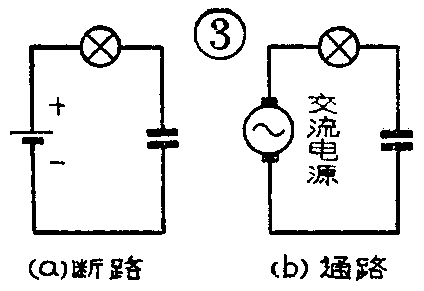

如果在图1的电路里串入一个电容器，如图3（a），情况就变了。因为电池所产生的是直流电、直流电不能通过电容器，所以小电珠不发光，因此这个电路是断路的。但如果电源是交流电，如图3（b）所示，因为交流电能够借电容器的充放电作用在电路中来回流通，小电珠就会发光，所以这个电路是通路的。除非这个电容器的电容量很小，对电路中电流的容抗很大，电路中的电流几乎小到等于零，才可看作断路。
3.短路：这是电路处在不正常的工作状态。例如在图1的电路里，用一根导线把小电珠的两端连接起来，如图4所示。由于导线的电阻比起小电珠来要小很多很多，而电流是专拣阻力小的路走的，所以大部分电流会从这段导线上流过，而流过小电殊的电流小到几乎没有了。这时不但小电珠不亮，电池由于通过电阻很小的短路导线会放出很大的电流，电流通过电池本身时，在电池的内电阻上会消耗大量的电能，使电池发热，很快电池就失效了。这种不正常的工作状态，称之为“短路”。
电源短路是十分危险的，拿220伏的市电来说，接一个40瓦的灯泡，通过灯泡的电流，可按公式I=\(\frac{P}{U}\)来计算（I表示电流，P表示电功率，U表示电压），电流I=40;220=0.18（安培），这是正常情况下的电流。如果灯泡两端不慎短路了、如短路后的导线电阻为0.1欧姆，那么电路电流I=2200.1=2200（安培），相当于正常工作时电流的12222倍。这样大的电流通过导线，不是一般导线所能承受的，它足可以使导线烧红烧化，造成火灾。如果短路的是发电机，发电机就会烧坏。所以一般为了保护电路和机件不受损坏，电路中都要安装保险丝。在电路电流超过规定值时，保险丝首先熔断，以断开电路，达到保护的目的。

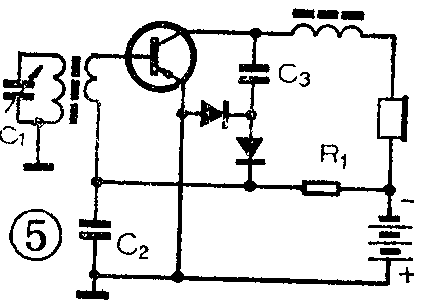

电容器在交流电路里的容抗是很小的。一个0.1微法的电容器对于频率为1500千赫的交流电容抗只有约1.1欧，这与拿一根电线直接接上去差不多，可以看作是短路的。在晶体管来复式收音机的电路中，如图5所示，电容器C\(_{2}\)对高频电流来说，可以看成是通路的，高频信号就通过电容器C2加到晶体管的发射结上去进行放大。而电容器C\(_{2}\)对供给基极的直流偏压来说，由于电容器不能通过直流电，对直流电是断路的，就防止了直流偏压的短路。这个电容器起到了传递高频信号和隔断直流电的作用。所以这个电容器通常称为高频交连电容器或称为隔直流电容器。类似这样的电路在收音机和交流放大电路中都用得很多，读者可以自己去分析研究。
发生短路故障中，还有这样一种情况，即它不是整个电路发生短路，而是中间的一部分电路发生了短路，如图6所示，在电路中串联了两个小电珠，其中一个短路了，这样的短路称为局部短路，或称部分电路短路。图中的一只电珠短路之后，电源电压就会全部加到另一只小电珠上，使没有短路的那只小电珠承受的电流增大，在承受不住的情况下，就会使这只小电珠也烧毁，假设图6电路中，电源电压为3伏，两个小电珠的额定电压各为1.5伏，正常情况下每只小电珠承受1.5伏电压。如其中一只短路，则另一只将承受3伏电压，如果两个电珠的电阻一样大，此时电路总电阻将减小一半，电路电流将增大一倍，因此这只小电珠就会很快的烧坏，所以发现了局部短路以后，一定要认真排除，以免造成损失。
短路虽很危险，但如掌握它的规律，也还有用到它的地方。如在修理晶体管收音机时，经常用基极和发射极间迅速短路一下的办法，看扬声器中有没有“喀啪”声来判断这个晶体管以后各级的电路是否完好，来帮助寻找故障所在。在修理电子管收音机时，如果手头没有电压表，要试试高压有没有，也经常用螺丝刀迅速短路一下，看有没有火花发生，来进行判断。(余洪绪)
