认识可变电容器

可变电容器是收音机中不可缺少的元件。常用的可变电容器由单连可变电容、等容双连可变电容和差容双连可变电容。下面我们结合实物介绍使用知识。

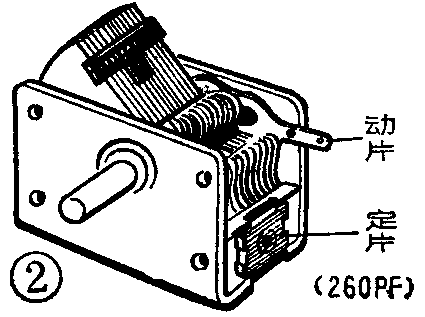

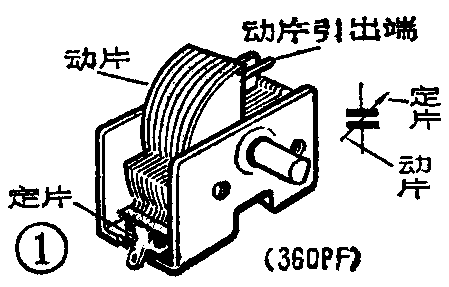

1．空气介质单连可变电容器。外形如图1、图2所示。图1所示电容其最大容量为 60pF；图2所示电容最大容量为260pF。这两种电容都是用在直接放大式收音机中作调谐用的，即选择电台用。图10电路中的C\(_{1}\)，就可用这种可变电容器。在使用可变电容器时，总是把动片（见图1、2中的标示）接“接地”端，这样在用手调动可变电容时（因转轴和动片连在一起），可以减小手对调谐频率的影响。

在使用空气介质可变电容器时，由于动片是露在外面的，所以要注意别把动片压挤变形，以免动片和定片碰片短路。

2．小型密封单连可变电容器。外形见图3所示，它的最大容量是270pF。在这种电容外壳上标有型号：CBM—X—270，其中第一组字母中“C”表示电容；“B”表示可变；“M”表示薄膜介质。第二组字母中“X”表示小型，第三组数字“270”表示最大容量为270pF。

小型密封单连可变电容的用途与空气介质单连相同。在安装时应注意，旁边的一个引出焊片为定片，中间引出焊片为动片。由于小型密封单连是塑料外壳封装的，所以使用时要避免电烙铁烫坏电容外壳。 以上单连可变电容在电路中的符号见图1右边所示。

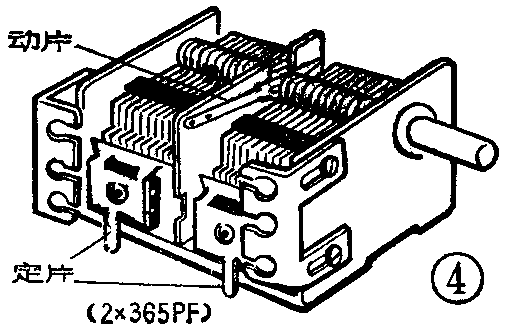

①等容空气介质双连可变电容。外形如图4所示。它的最大容量每连都是365pF，它的型号标志是CB—2—365，第一组字母与上边单连可变电容的字母含意一样。第二组中“2”表示双连。第三组数字“365”表示最大容量为 365pF。它的用途是用于单波段或多波段超外差收音机中作输入回路调谐和本机振荡回路调谐用。但电路中振荡线圈必须采用配合365pF的那一种。

双连可变电容器的代表符号见图4右边所示。符号中两动片间的虚线表示这两个连的动片是连在同一个轴上同步旋转的。

由于空气介质的双连可变电容体积较大，所以一般都用在台式半导体收音机中或落地式收音机中。

②密封双连可变电容器。外形如图5所示。每连最大容量均为360pF。在这种电容外壳上标有型号：CBM—2X—360。每个字母含义同以上所述。密封双连的体积较小，适用于便携式半导体收音机中。

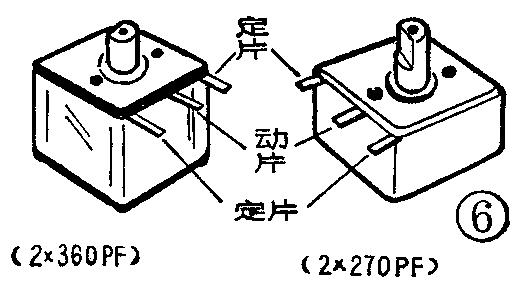

图6所示为最大容量270pF的双连可变电容，它的型号是CBM—2X—270。它的用途和2×365空气双连一样，可用于单波段或多波段超外差式收音机中。电路中的振荡线圈要采用配合270pF的那一种。

由于双连电容的两连容量相等，所以任一连做输入连，另一连做振荡连，收音机都能正常工作。但为了减小人体感应的影响，把可变电容上离手远的一连（转轴向着自己时），作为振荡连。

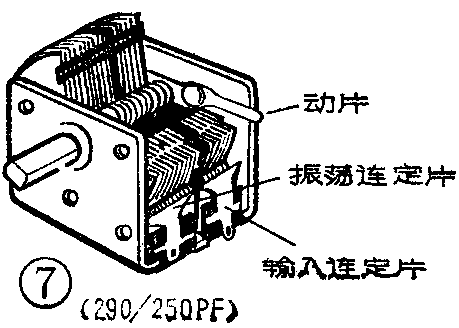

①差容式空气介质双连可变电容器。外形如图7所示，它的型号为 CB—2X—250，其中250表示振荡连的最大容量数值。

这种电容是在单波段的收音机变频级中作调谐和振荡用的。使用差容双连时要注意输入连和振荡连不要装反。差容式空气介质双连上，当轴对着自己，靠里面的一连片数较多，（但片距较大，实际容量小于外边那连），这一连为振荡连，最大容量是250pF。靠外边一连片数较少（但片距较小），这一连为输入连，最大容量是290pF。

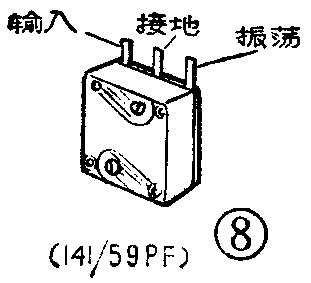

②差容式小型密封双连。外形如图8所示，它的型号是CBM—2X—60，其中第二组字母中“X”表示小型。这种电容的振荡连最大容量为59pF，输入连最大容量为141pF。

③差容式超小型密封双连。它的体积小于小型密封双连，其型号为CBM—2C—60，其中“C”表示超小型。超小型密封双连的振荡连最大容量为60pF，输入连最大容量为127pF。

上述两种差容双连的用途都是用在单波段袖珍式收音机中变频级里作调谐和振荡用。为了缩小收音机的体积，这两种双连上都附有两只微调电容。

初学者使用可变电容器时，如果遇到不同类型的可变电容器相互代换的问题，可以按下列几个原则来考虑。

①只要可变电容的最大容量相等（或很接近）都可互相代换，如空气介质等容双连2×365pF，就可用密封薄膜双连2×360pF等容双连代替。

②单连可变电容器用在直接放大式收音机的调谐回路时，各种容量的单连都可互相代换，但容量大的代换容量小的单连时，调谐回路线圈应适当减少，用容量小的代换容量大的则调谐线圈应适当增加圈数。线圈增减数值可通过实验决定。

③等容双连可变电容器的任意一连可代替单连可变电容器。(沈长生)
