想想看

（1）右上图中AB为9伏直流稳压电源，R\(_{1}\)、R2都是阻值很大的电阻。如用电压表测量R\(_{1}\)两端的电压，且电压表的读数为6伏，那么再用该电表测量R2两端的电压，这时电压表的读数是否正好为3伏？

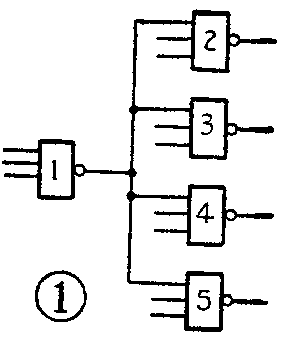

（2）小王在调试逻辑电路（见图1）时发现，如果把与非门2～5的输入端从与非门1的输出端上焊下来，则与非门1的输出电压为0.1伏；而接上与非门2～5时，与非门1的输出电压反而升高到0.2伏。小王想：从与非门2～5向与非门1看过去，与非门1相当于一个电源。既是电源，就该具有一定的内阻。因此在它的输出端接上负载（与非门2～5）以后，它的输出电压应该降低，结果反而升高了，请你想一想，这是为什么？

（1）不是正好为3伏，而是小于3伏。一般电压表的内阻都较大，因此它对被测电路的影响较小，可以忽略。但是该题中的R\(_{1}\)、R2都是阻值很大的电阻，因此接入电压表以后对测量值的影响就不能忽略了。电压表与R\(_{1}\)并联时，a、b两点间的阻值变小（小于R1），此时电压表上的读数为 6伏，所以R\(_{2}\)上的电压即Ubc=9-6＝3伏。当撤去电压表后，a、b两点间的电阻又恢复到R\(_{1}\)，这时分压比发生了变化，所以Uab实际将大于6伏，如果再把电压表与R\(_{2}\)并联，则b、c间的电阻减小，所以b、c间分得的电压将进一步减小。由上述两个原因可知，电压表读数将小于3伏（陈有卿）

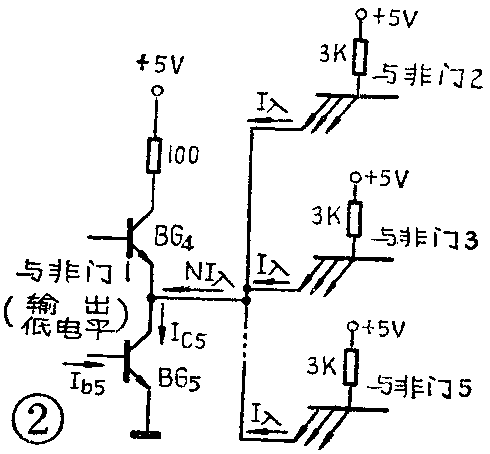

（2）为了分析这个问题，我们把图1中与非门的有关内部电路画出来，见图2。当与非门1输出低电平时，如果与非门2～5接在它的输出端上，则它们都将向与非门1倒灌电流。每个与非门的倒灌电流就是与非门指标中的“输入短路电流”（即输入端接低电平时，流过多发射极管射极的电流）I\(_{入}\)。对于TTL与非门来说，I入≈1.4mA。当与非门1带的与非门负载个数为N时，倒灌入与非门1的总电流将为NI\(_{入}\)。

与非门1输出的低电平就是BG\(_{5}\)管的饱和压降。这个饱和压降由两部分组成，一部分是BG5管的本征饱和压降V\(_{ceso}\)，也就是BG5管的eb结与bc结的压降差，约为0.1伏；另一部分则为BG\(_{5}\)的集电极电流在集电极电阻（包括集电极的体电阻和接触电阻）rcs上的压降。因此输出低电平应为

与非门1输出低电平时，其BG\(_{5}\)处于深度饱和状态，即βIb5》I\(_{c5}\)，因此它的Vceso值不会随灌电流而改变，但是，NI\(_{入}\)rcs的值却要随负载个数N而改变。当带有四个与非门负载时，其输出低电平则为

V\(_{OL}\)=0.1＋4×1.4×10\(^{-}\)3×17≈0.2（伏）如果将与非门2～5同与非门1断开，则相当于与非门1的负载数目N=0，因而有

为保证与非门1的输出低电平不超过一般规定的

一般TTL与非门电路所带负载的数目不能超过8个，原因就在这里。如果实际应用时要求带的与非门个数超过8时，则应考虑使用与非驱动门。（廷）
