在安装电气设备时，经常会遇到需要对成扎的导线或多芯电缆的两头进行对线标号。一般常用万用表的欧姆档进行逐根测试通断来对线号，既费时间又容易出错。尤其是导线或电缆经过预埋，两头相距较远时，对线号更是一件麻烦事。这里向大家介绍一具简单实用、制作方便的对线号器，可使对线号的速度大大加快，并且提高了可靠性。

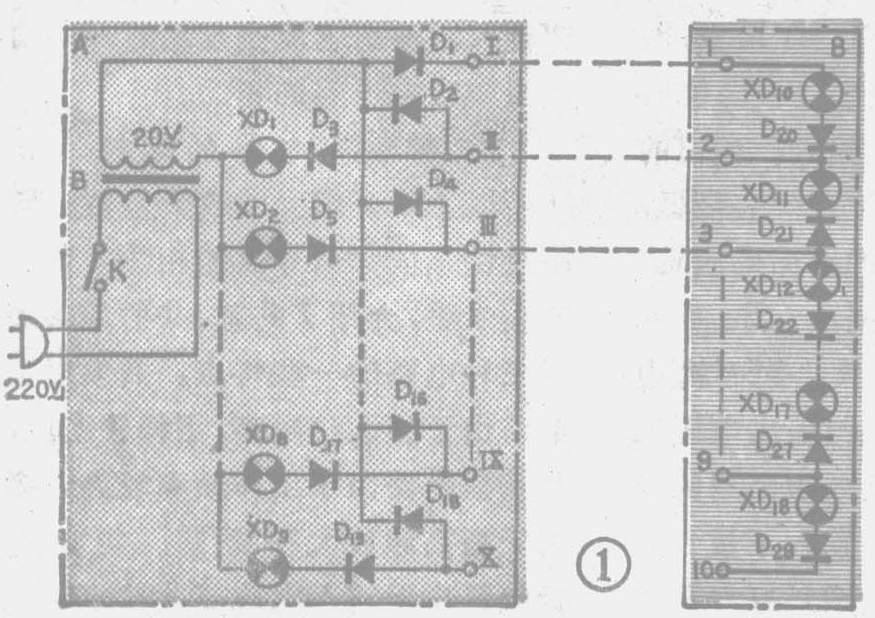

对线号器的电路如图1所示，它由相互独立的A、B两个单元组成，A为有源部分，B为无源部分。它的工作原理是这样的：在接线柱Ⅰ与1之间接一根基准导线，当在接线柱Ⅱ与2之间也接上一根导线时，20伏交流电通过D\(_{1}\)、XD10、D\(_{2}\)0、D3、XD\(_{1}\)形成回路，XD1和XD\(_{1}\)0点亮。由于二极管的单向导电性，只有正半周电流流过信号灯。这时二极管D2处于反向偏置，相当于开路。当再在接线柱Ⅲ与3之间接上导线时，电流的负半周经XD\(_{2}\)、D5、D\(_{21}\)、XDll、D\(_{2}\)形成回路，XD2和XD\(_{11}\)点亮，此时D1、D\(_{3}\)、D4、D\(_{2}\)0均处于反向状态而不通。其余各对接线柱间接上导线后的情况与上述相同。从图中可见，如果误将3、4……等接线柱上的线引到Ⅱ上时，由于B单元内二极管是背向串接的，因而电路均不会导通，信号灯不会亮。
使用时，将A、B两个单元分别放在导线扎或电缆线的两端。在导线扎中根据颜色或粗细等双方易于辨认的特点挑选一根作为基准线，也可在放线时预先放进一根特殊颜色的导线作基准线，如果是带屏蔽层的多芯电缆，也可用屏蔽层作为基准线。把基准线分别接到接线柱Ⅰ和1上，然后按照下列步骤进行对线：（1）B方将所有导线剥好线头，分别依次接到2、3、4……等各个接线柱上。（2）A方将各线头依次与接线柱Ⅱ接触，显然其中只有一根线头（即在B方接2号接线柱的那根线）接至Ⅱ时，才会使信号灯XD\(_{1}\)亮。这时B方的XD10也亮了，B方就知道2号线已经找到。（3）A方将找到的这根线固定在接线柱Ⅱ上。（4）接着A方再将余下的线依次与接线柱Ⅲ接触，同样，只有B方接3号线柱的那根线头碰到Ⅲ时才会使XD\(_{2}\)和XD11亮，于是再将这根线固定在Ⅲ上……。每找好一根，即固定一根，如此下去，就可将所有导线的两头都一一分清，依次排列在接线柱上。（5）按照预先约定的方法给导线编上号，整个对线号工作就完成了。必须注意的是A方应遵循Ⅱ、Ⅲ、Ⅳ……的次序进行找线，不能颠倒乱来，否则会出差错。简单来说，就是A方必须先找到使XD\(_{1}\)灯亮的线后，再去找使XD2亮的线，然后再找使XD\(_{3}\)亮的线……．为加快对线号速度，可用“对分法”，即A方将导线分成两组，每组的线头都绞在一起去碰相应的接线柱，如灯亮，说明要找的那根线在这一组内，另一组可放弃。再把这一组又分成两半，重复上述过程，直至找到这一根线。

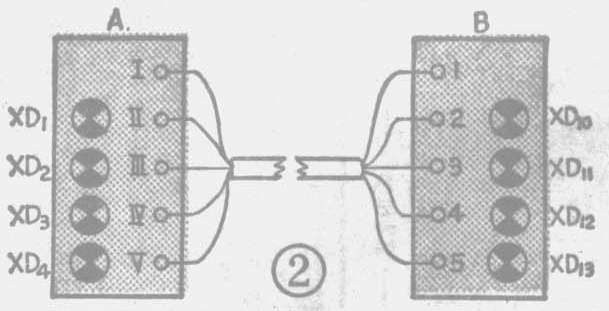

图2是线头都找齐后的情况（为了简单，只画了五个接线柱），此时两边的所有信号灯都亮，表示线头都已找到了，Ⅰ与1、Ⅱ与2……均为同一根导线的两个线头，因此就可以按预先约定的顺序给各导线套上线号了。
对线号器中的XD\(_{1}\)～XD18均为6.3伏0.1安指示灯，D\(_{1}\)～D28均为2CP\(_{14}\)硅二极管。A、B两单元分别装在两个小盒内，尺寸以便于携带为准。安装时需注意信号灯与接线柱应一一对应，即将XD1与Ⅱ对应、XD\(_{2}\)与Ⅲ对应等等，面板排列大致和图2相同。这样，当A方看到XD1亮时就知道Ⅱ—2导线已找到、XD\(_{2}\)亮时Ⅲ—3导线已找到，同样B方看到信号灯被逐个点亮也就知道A方的工作进度了。
总之，当A方使信号灯XD\(_{1}\)、XD2、XD\(_{3}\)……顺次序点亮后，各导线两头的对应关系也就分辨清楚了。
电源变压器用次级输出约为20伏左右的即可。（施国范）
