为了使工厂的用油部门加强用油管理，减轻管理人员劳动强度，我们自制了一台简易五路供油机。它能进行多种油类（如机油、锭子油、变压器油、煤油等）的自动供油。使用者只需将投币牌投入为所需油类所设的规定投币孔内，油咀即能自动供油，油壶装满能自动停止供油。可以同时进行五种油类自动供油的供油机外形见题头图，它的最上部为油箱，面板上设有五个投币孔，在它的下方是分别与之对应的出油咀，出油咀安装在一个盛油框内。
工作原理

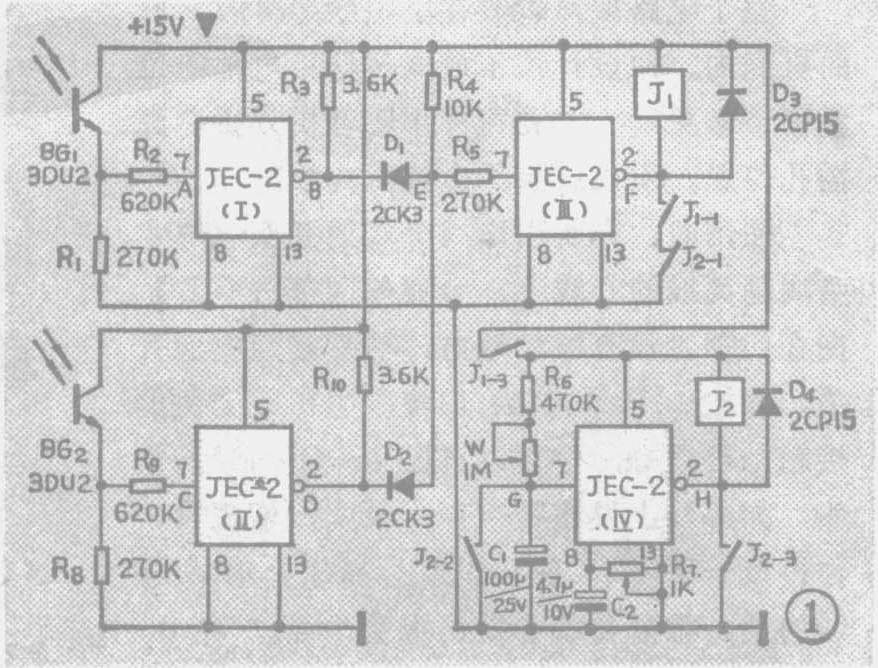

图1是某一种油类进行自动供油的电原理图，其它四种油的自动供油电路与此相同（路数多少可根据需要而定）。这个电路的特点，是用了两只光电管来控制出油电磁阀，必须在出油咀下放入油壶，并在投币孔内投入投币牌后，油咀才能自动供油。
这个电路可分成三部分，主要元件是两只光敏管和四块JEC—2多功能集成电路触发器。
第一部分为光控输入单元。当3DU2受光照时。其内阻很小，JEC—2（Ⅰ或Ⅱ）输入端（7脚）为高电平，A或C点的电压V\(_{A}\)＝VC=＋14.5V，输出端（2脚）为低电平，B或D点的电压V\(_{B}\)＝VD=0V；当3DU2无光照时，其内阻很大，JEC—2（Ⅰ或Ⅱ）输入端（7脚）为低电平，A或C点的电压V\(_{A}\)=VC=OV，输出端（2脚）为高电平，B或D点的电压V\(_{B}\)=VD=＋14.5V。所以，当BG\(_{1}\)和BG2均无光照时，光控输入单元均输出高电位。分别称光敏三极管BG\(_{1}\)和BG2为开关光敏管和保险光敏管。

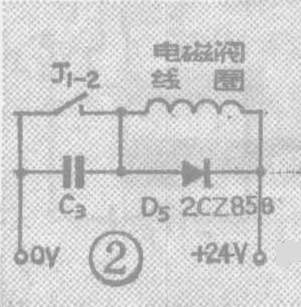

第二部分为与门电路和反相器。二极管D\(_{1}\)、D2，电阻R\(_{4}\)组成与门电路，它的作用是保证开关光敏管BG1和保险光敏管BG\(_{2}\)均无光照时（即B点和D点均为高电位）在门电路输出端（E点）为高电位。这时，反相器JEC-2（Ⅲ）输出低电平，VF＝0V，所以继电器J\(_{1}\)吸合。由于在使用时BG1被投币牌遮光的时间很短，故在JEC—2（Ⅲ）输出端（2脚）用继电器J\(_{1}\)的常开触点J1—l和延时继电器J2的常闭触点J5—l串联接地，使继电器J\(_{1}\)自保。用继电器J1的另一对常开触点J1—2与电磁阀线圈相连接，如图2所示，这时就能进行自动供油。电容C\(_{3}\)（0.01μF～0.047μF）为消火花之用。当BG1和BG\(_{2}\)均受光照或其中有一只受光照，均不供油。
第三部分为延时继电器。当继电器J\(_{1}\)吸合后，由JEC—2（Ⅳ）、R6、W、C\(_{1}\)及J2组成的延时继电器电源被接通，电源通过（R\(_{6}\)＋W）向C1充电，其时间常数t延≈0.7（R\(_{6}\)＋W） C1，G点电位随之上升，当上升至JEC—2（Ⅳ）的开门电平时，其输出端即呈低电平，J\(_{2}\)吸合。J2的常闭触点J\(_{2—1}\)断开，继电器J1释放，触点J\(_{1—3}\)断开，延时继电器电源被切断，延时结束，供油停止。调节电位器W的阻值就能很方便地调节延时时间，从而控制供油油量。R7用于延时时间的微调。
元件选用与制作

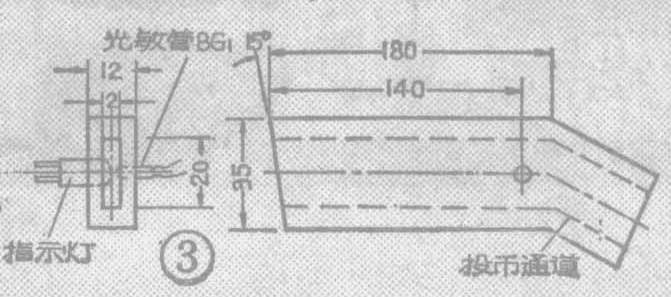

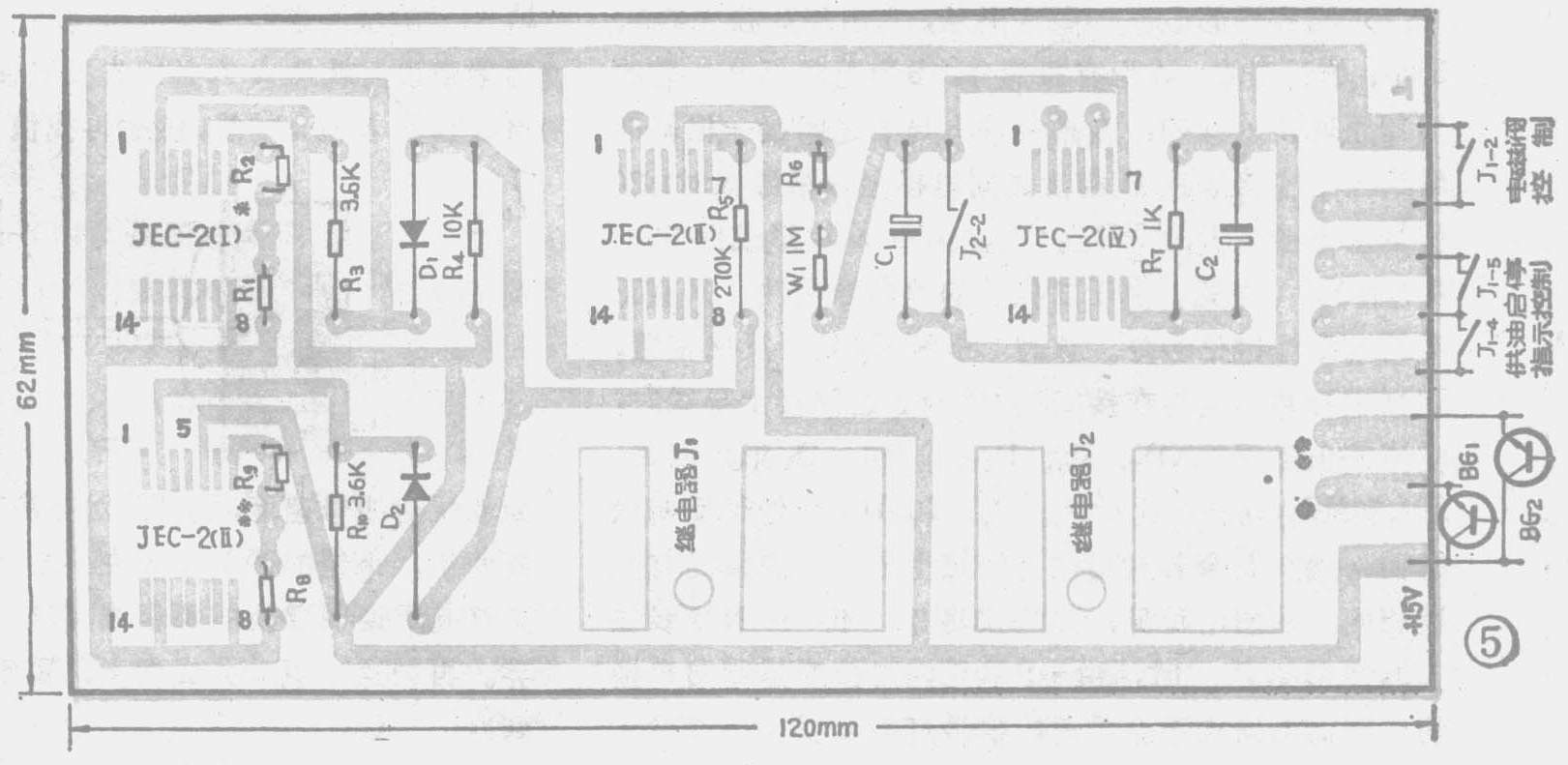

1．JEC—2为上无八厂生产的多功能集成电路触发器。2．继电器选用DZ—144型，线圈电压为12V～18V最小吸动电流为40mA。电磁阀可选用22E—10B型，流量为10升／分，电磁推动力2.5公斤，工作电压为＋24伏（直流）。供油时，吸合电流600mA，它的进油口与油箱相连，出油口与油咀相连。3．用于延时时间调节的电位器W选用实芯可调电位器，以便将其固定在印刷板上。4．整机电源共有三组，一组是供JEC—2用的＋15伏稳压电源；一组是供电磁阀用的＋24伏直流电源；一组是供BG\(_{l}\)、BG2光源和指示灯用的6.3伏交流电源。5．BG\(_{1}\)的光源通断控制：我们将BG1和光源（6.3伏小灯泡）固定在投币道的两侧，如图3所示。平时BG\(_{1}\)受光源照射，当使用者将币投入时，BG1的光源被切断。投币通道用两块普通塑料或有机玻璃（厚度为5mm）做成图3的形状，一侧铣槽，然后胶合。6.BG\(_{2}\)的光源通断控制是利用供油时油壶进入光源与光敏管之间就把BG2的光源切断了，如图4所示。油壶未放入时，BG\(_{2}\)受光源照射。7．图5是供油机中一路的印刷电路板，因为用的是单面印刷板，所以继电器J1、J\(_{2}\)与集成块、插脚有关接线均从印刷板背面用导线相连。供油启停分别用继电器J1的常开触点J\(_{1—4}\)和常闭触点J1—5控制显示灯指示。调试

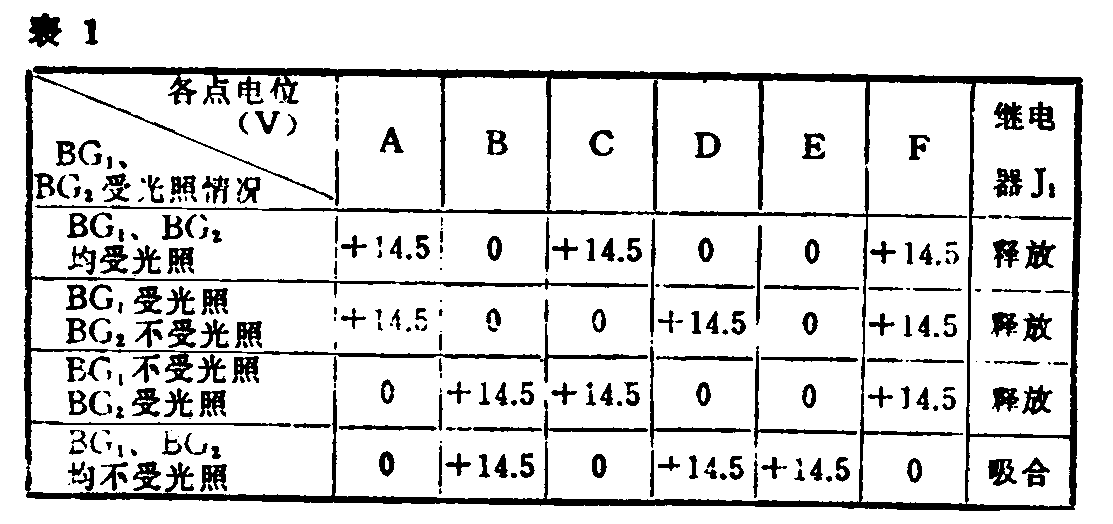

1．光控输入单元、与门和反相器的调试，主要是测量当BG\(_{1}\)、BG2在不同受光情况时的A、B、C、D、E、F各点电位，若符合表1所列数值，则说明电路是正常的。2．延时继电器的调试：根据用油量定出R\(_{6}\)和W的数值，本电路延时时间为30～100秒连续可调，取C1=100μf，R\(_{6}\)=470KΩ，所以W用0～1MΩ可谓的实芯电位器，如嫌延时时间过短或过长，可将R6适当增大或减小。当延时继电器到达设计所选定的延迟时间时，G点电位应满足JEC—2（Ⅳ）所需的触发电平，此时JEC—2（Ⅳ）输出应为低电平，继电器J\(_{2}\)应吸合，即说明电路工作正常。（许建良）
