如果你有一台示波器，再给它配上这里介绍的简单电路，就可以用示波器来观测晶体管的特性曲线了。下面介绍一下这个附加电路。
工作原理
我们知道，晶体管的特性曲线是对应一定的基极电流，I\(_{c}\)随Uce的变化规律。为了能用示波器来显示这特性曲线，一是使示波器上的光点沿水平方向的运动与被测管的U\(_{ce}\)成正比，二是光点沿垂直方向的运动与被测管的1c成正比。由于光点的运动是与偏转板上的电压成正比的，所以我们可以把一个锯齿波电压加到c、e极间，让U\(_{ce}\)周期性地从零逐渐变大，并且把这个电压加到示波器的水平（X）偏转板上，这样光点沿水平方向的运动就与Uce成正比了。同时，在被测管的集电极电路串入一个电阻，从这个电阻上取出与I\(_{C}\)成正比的电压，并将此电压送到示波器的垂直（Y）偏转板上。这样示波器上就能显示出一条特性曲线了。为了取得一簇特性曲线，在被测管的基极再加入阶梯电压。为此我们设计了图1电路。

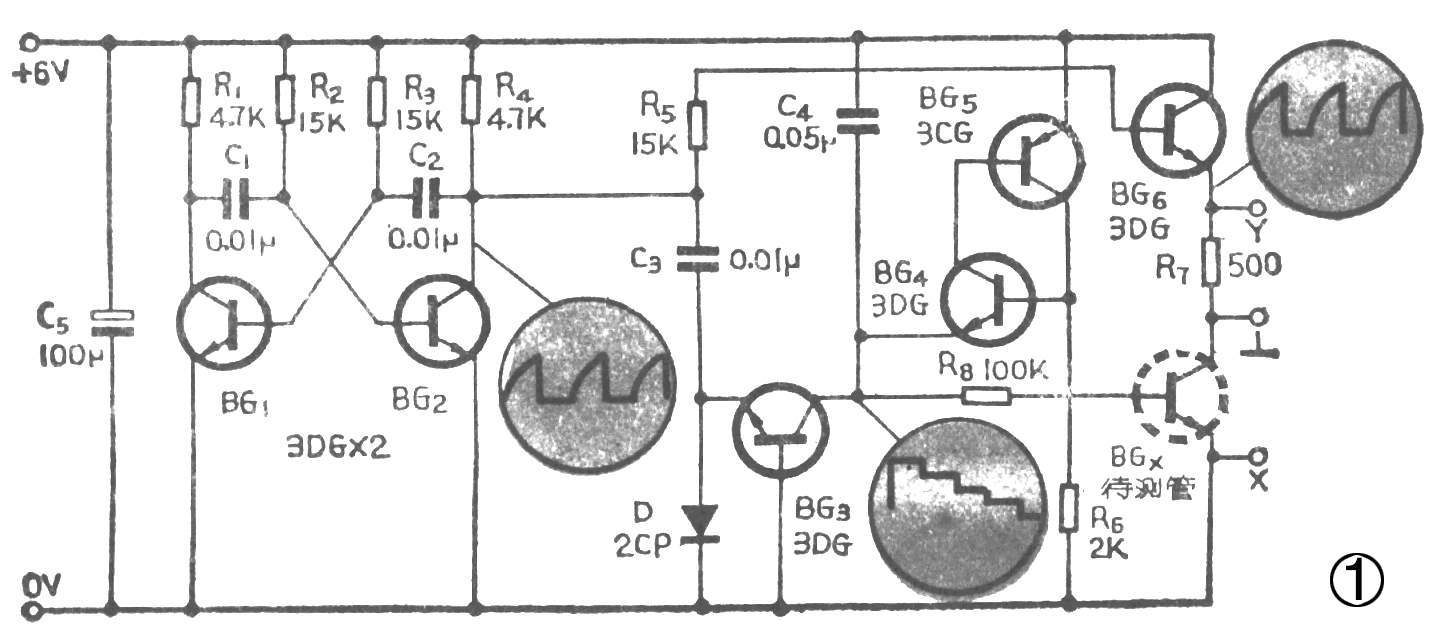

图1中，BG\(_{1}\)、BG2、R\(_{1}\)～R4、C\(_{1}\)～C2等组成多谐振荡器，通过选择电路参数使输出方波的上升时间大于暂稳态的维持时间，即2.3R\(_{4}\)C2＞0.7R\(_{2}\)C1，BG\(_{2}\)的集电极就能输出锯齿波电压，这个锯齿波电压经R5加至BG\(_{6}\)的基极，经BG6电流放大后，由BG\(_{6}\)的发射极输出。这时BG6发射极到“0”端的电压波形为锯齿波。“X”端到“地”端的电压（即被测管的U\(_{ce}\)）应是Ue6与U\(_{R7}\)之差，仍是一个锯齿波。
BG\(_{3}\)～BG5、C\(_{3}\)、C4等组成阶梯波发生器。当BG\(_{2}\)截止时，它的集电极为高电位，这时电源通过R4、D的正向电阻对C\(_{3}\)充电，当BG2导通时，它的集电极为低电位，C\(_{3}\)通过BG2、BG\(_{3}\)发射结放电，BG3导通，这时电源通过BG\(_{3}\)给C4充电。因C\(_{4}\)上电压不能突跳，所以BG4的发射极电位（对“0”端）突然升高。而在BG\(_{2}\)截止期间，C4因无放电回路，其上电压基本上维持不变，所以BG\(_{4}\)的发射极电位也基本上不变，这就形成了第一个阶梯电压。当BG2再次导通时，C\(_{4}\)又充电，但因其上原来已有一电压，所以BG4的发射极电压较第一个阶梯电压低，但BG\(_{2}\)再次截止时，C4仍不放电，得到第二个阶梯电压。重复上述过程，可得到一组阶梯波电压。由于这个阶梯波是逐级下降的，当BG\(_{4}\)的发射极电压下降到接近Ue3时，C\(_{3}\)放电，使BG4导通，由于正反馈作用，BG\(_{5}\)也导通，C4通过 BG\(_{4}\)、BG5迅速放电，完成阶梯波的一个周期。此阶梯信号经R\(_{8}\)加至被测管的基极。若把图中X、Y、地接至示波器，则屏幕上显示出被测管的一簇特性曲线。
安装与使用

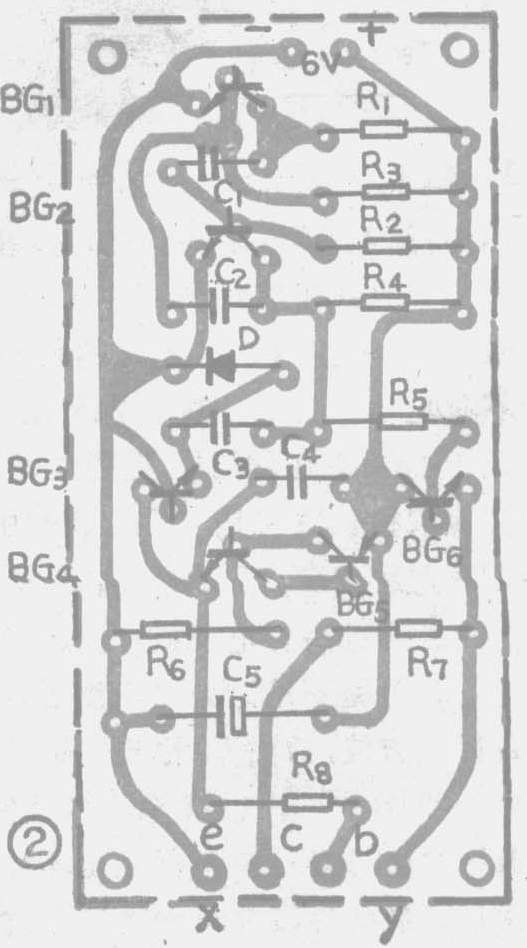

本电路无特殊的元器件，安装无误一般都能正常工作。印制板见图2所示（1：1）。
由于扫描电源及阶梯波的极性所限，图1电路仅适用于测NPN管。如欲测PNP管，图中各管极性应反之。为了方便，制作时可同时作两块电路板，以便测PNP和NPN管用。
本装置显示的特性曲线由右而左（与专业图示仪相反），当然这也可以通过改变X轴极性使图象从右向左。
图中所示的C\(_{3}\)、C4值可显示出8根电流曲线，读者可以根据需要选取适当的C\(_{8}\)、C4值。
该电路的接地点不和电源的任一端相连，而X轴输入端直接与电源相连，因此选用供电电源时较为方便。（寇松尧）
