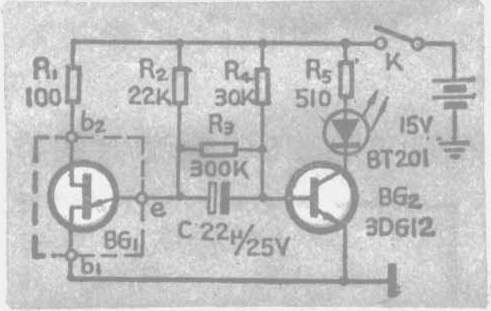

检测器电路见图,虚线框中的单结管是被测管。当接通开关K时,通过选取偏置电阻R\(_{2}\)、R3、R\(_{4}\)的阻值,使BG2饱和导通,作为闪光指示的发光二极管亮。同时,电源通过R\(_{2}\)、BG2的发射结给电容C充电。随着电容C的充电,e点电位升高,当升高到超过BG\(_{1}\)的峰点电压时,BG1导通,e点电位迅速下降,但因电容C上电压不能突跳,所以b点电位下降,并且低于BG\(_{2}\)的发射极电位,BG2的发射结加反向偏置,BG\(_{2}\)截止,发光二极管熄灭。电容C通过R2、R\(_{3}\)、R4放电。随着放电,b点电位升高,BG\(_{2}\)又恢复到正常偏置电压,BG2再次导通饱和,发光二极管又闪光。

图1
图1 🔍原图 (491×311)

从上述过程可知,如果被测单结管是好的,发光二极管就明暗交替闪光;如果被测管是坏的,发光二极管就一直亮。

电源用15伏积层电池,若用9伏积层电池,R5应改用阴值为300的电阻。(礼梅)
