一般家用电扇叶片外面都加有防护罩，以免发生危险。但有的孩子出于无知或调皮，爱用手指头去碰旋转着的叶片，这就容易把手碰坏。为此，我们设计了这个电扇手触保安装置，当人手伸到离电扇防护罩1cm的地方时，电扇就会制动停转，以保安全。
此装置电路见图1。它是由振荡器、射极耦合触发器、能耗制动三部分组成。接通电源后，电扇马达通电，电扇开始工作。220伏交流电压经电源变压器B降压、D\(_{5}\)整流、C7滤波后，供给各晶体管作工作电压。这时BG\(_{1}\)等组成的振荡器工作，R6上输出的信号经D\(_{1}\)整流后加至BG2的基极。BG\(_{2}\)、BG3等组成射极耦合触发器。当有振荡信号输入时，BG\(_{2}\)变为饱和，BG3变为截止状态，继电器J1不吸动，此时BG\(_{4}\)因上偏置电路断开不工作。电机正常转动（图中④与②间的连线应改接到J1—2常闭点，图中有误）。
当手距电扇罩1cm时，由于人体分布电容的存在，相当于在振荡回路里加了个电容，正常的谐振状态被破坏，电路立即停振。这时D\(_{1}\)的负极输出的直流电压由7伏降至接近零伏。于是BG2由导通变为截止，BG\(_{3}\)由截止变为导通，继电器J1吸动，J\(_{1—}\)2的常闭触点断开，切断了电扇电源；J1—1的常开触点闭合，电源给C\(_{4}\)充电，这充电电流使BG4导通，J\(_{2}\)吸动，J2—1接通，经D\(_{4}\)整流后的直流电加到电机上，由于是直流，使定子产生一个直流磁场，该直流磁场使得转子不再转动，于是电扇立即停转。1秒钟后C4的充电电流等于零，BG\(_{4}\)截止、J2释放，制动过程结束。若人手没离开电扇，J\(_{1}\)仍吸合，J1释放，电扇停转一直持续到手离开时为止。
图中，BG\(_{1}\)可用3DK2或3DG6，β为30～80。BG\(_{2}\)、BG3、BG\(_{4}\)可用700mW左右的管子，β为40～80，如3DK4、3DG\(_{12}\)等。D4的反向耐压应大于300伏、电流大于1A。L用线径为0.7mm左右的漆包线，在直径为8mm的圆棒上绕20圈脱胎而成。电源变压器B的次级电压约为13伏，电流为100mA。继电器J\(_{1}\)、J2的内阻为450Ω、吸合电流为26mA、触点功率大于200W。

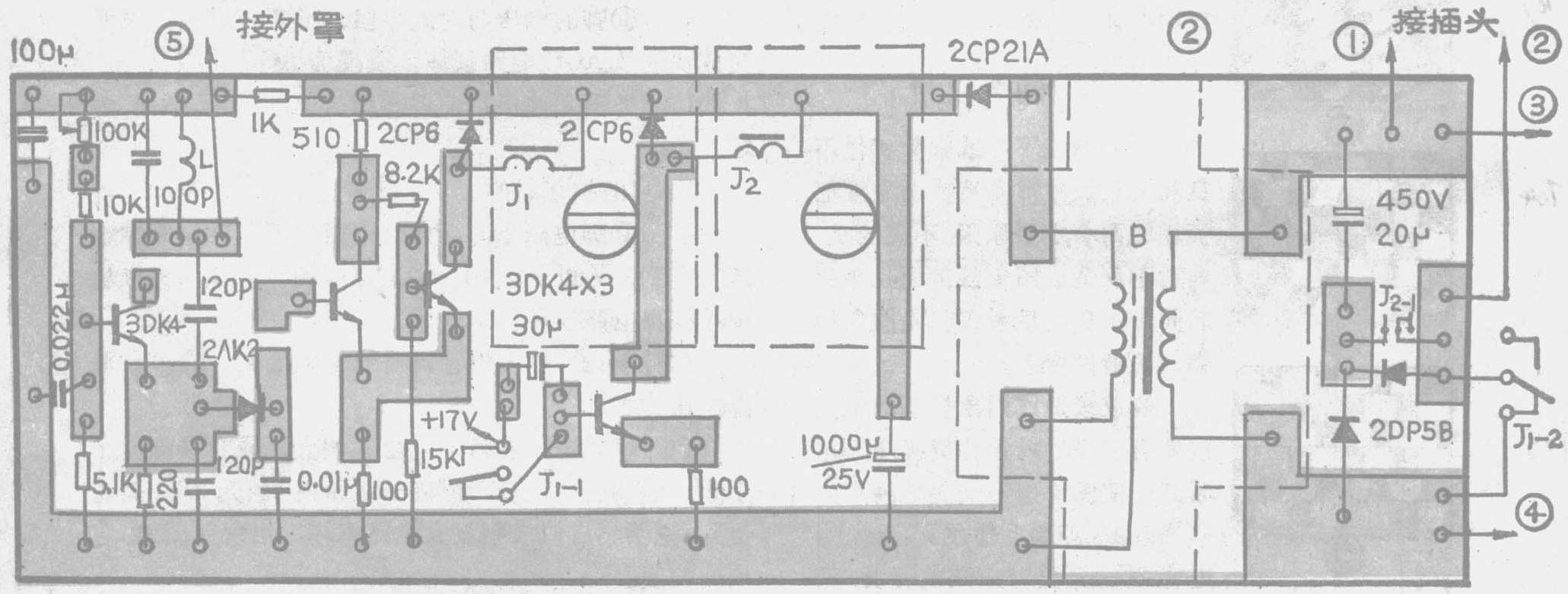

全部元器件安装在图2所示的印制板上（1∶1）
调试时先从振荡器开始，接通电源，将万用表串接在集电极印刷电路条缺口上，调R\(_{1}\)使BG1的I\(_{C}\)＝lmA。然后将万用表并联在D1的负极和地之间，测量出有7伏左右的直流电压，用手摸天线时，7伏电压应降到0.5伏左右，说明振荡器工作正常。
调整射极耦合触发器时，BG\(_{2}\)的基极电路条缺口先不焊上，这时，BG2截止、BG\(_{1}\)导通；当焊上缺口后，电路应翻转，BG2饱和、BG\(_{3}\)截止。如电路没有翻转，应检查7伏控制电压是否太低或BG2管子损坏。
能耗制动的调整主要是调整制动时间。制定时间的长短由C\(_{4}\)决定，容量越大、制动时间越长，选C4为20μ时，制动时间为1秒。C\(_{4}\)可在20～50μ之间选取。如不加制动电路，电机虽然停转，但靠惯性仍会转动，加了制动电路后，就强迫电机立即停转。
电路调整好以后，将引出线①、②接电扇的电源插头，③、④接220伏市电，⑤接在电扇保护罩的固定螺丝上。先不开电扇开关，用手触电扇保护罩，J\(_{1}\)应吸动，J2吸动后1秒钟左右又自动释放，J\(_{1}\)保持不变。手离开罩时，J1释放，说明与电扇能正常配合。然后打开电扇开关，检查制动情况是否符合要求。
把电路板等装在一个小盒子里，放在电扇附近。（彭晓久）
