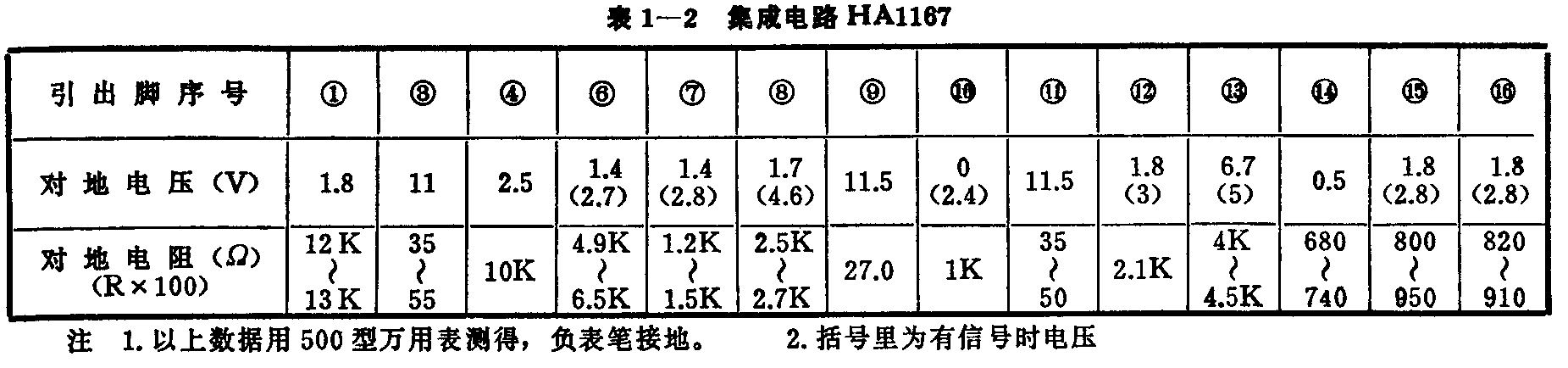

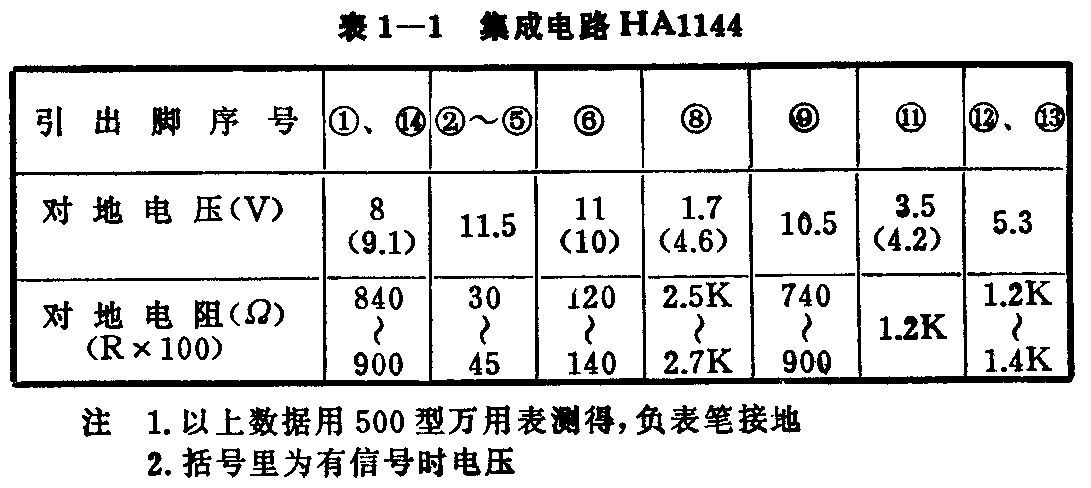

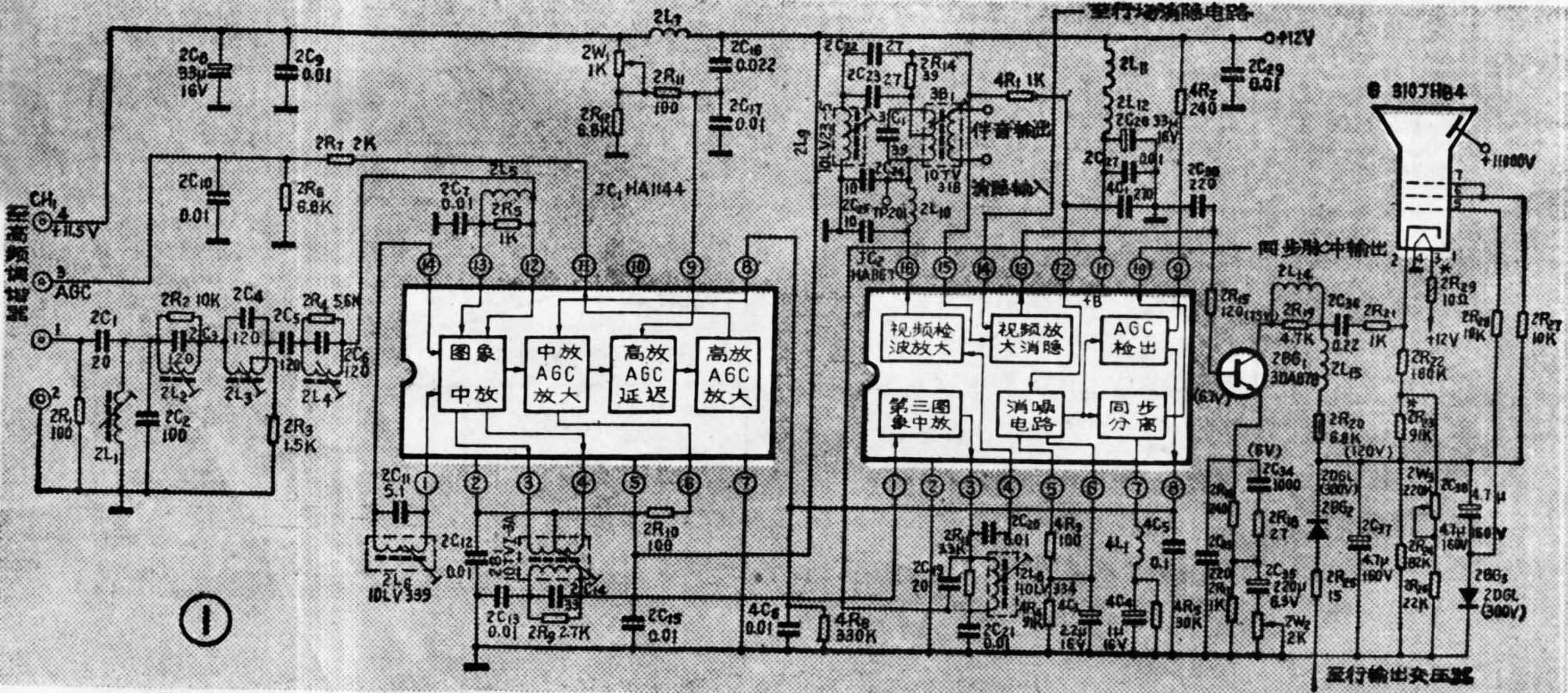

飞跃牌12D4型电视机通道部分如图1所示，它由集成电路HAll44、HAll67和晶体管3DA87B组成。正常情况下，HA1144、HA1167各引出脚的工作电压及对地电阻，如表1所示。下面介绍一下通道部分常见故障的检修。
一、无图象
电视机的高频头或通道部分发生故障时，都会造成只有光栅而无图象。区别故障发生在高频头还是在通道。可用改锥的金属部份，碰触通道板输入插头CH\(_{1}\)-1端的铜箔，观察屏幕光栅。如果光栅有闪烁或出现点状噪声，说明通道部分正常，需要检查高频头；如果光栅无变化说明故障在通道部分。
高频头常见的故障是高放管1BG\(_{1}\)损坏。把高频头频道转换开关由空频道转换到“1”或“12”频道时，高频头插头CH1—3端的高放AGC电压要降低0.4V左右，如果高放AGC电压不改变或变化太大，表明高放管损坏了，这是检验高放管是否损坏的一种好办法。
通道部分主要由三级中频放大器，视频检波器，视频放大器和自动增益控制电路组成。为了便于检修，以视频检波测试点TP201为分界点，把整个通道分成中频通道和视频通道两部分。中频通道故障引起的无图象，是没有场回扫线的；而视频通道故障引起的无图象，则有场回扫线。
如果无图象也无回扫线，应检查中放各级。首先检查高频头的供电电路，看是否正常。当滤波电感2L\(_{7}\)断线、旁路电容2C8、2C\(_{9}\)漏电或短路时，插头CH1-4端的电压就会低于11.5V或为零，这样高频头就不能正常工作，造成无图象。接着再检查三级中频放大器的供电电路。当中周2B\(_{1}\)的初级断线时，HA1144③脚或④脚电压就会为零；当中周2L8开路时HAll67③脚电压就会下降到6V左右，以上均会使中放不工作。如果中周没有断线，而出现电压异常，则应检查与该脚相连接的中周线圈，看是否与外壳相碰短路，或者检查旁路电容2C\(_{12}\)、2C15、2C\(_{21}\)，看有无漏电或短路现象。
然后把高频头置于空频道位置，检查AGC电路的静态工作电压，看是否正常。本机的AGC电路是由集成电路HA1167的AGC检出，HAll44的中放AGC放大、高放AGC延迟和放大等四部分组成。先检查AGC供电电路中的电阻4R\(_{2}\)、2R10、2R\(_{11}\)及微调电位器2W1，看是否开路；再检电容2C\(_{17}\)，看是否漏电或短路。待HAll67⑨脚、HAll44⑥和⑨脚电压正常后，再依次测量 HAll67④脚（第三图象中放输出点）、⒃脚（预视放射极输出点）、⑿脚（抗干扰电路输入）及⑤脚、⑥脚和HAll67或 HAll44的⑧脚（AGC电压输出）、CH1-3端等点的电压。由于集成电路采用直接耦合，各放大级之间牵扯较大，所以上面各点的直流电压，都是后者受前者的影响的，只有排除了前者的故障，后者才能恢复正常。
当耦合电容2C\(_{2}\)0漏电或短路时，HAll67④脚电压就会上升，⑧脚电压也因之上升。当⑧脚电压高于6V时，图象立刻消失；当⑧脚对地短路时，也会出现无图象，此时应检查电容4C5、4C\(_{6}\)，看是否击穿短路。HA1167⑿脚电压由⒃脚供给，当线圈2L10断线。中周3B\(_{1}\)初级断线或与外壳短路，电阻2R14、4R\(_{1}\)开路，电容2C22～2C\(_{25}\)短路时，都会使⑿脚电压为零，这样就使预视放输出的视频信号无法进入视放级，所以出现无图象。当旁路电容4C3漏电或短路时，HAll67的⑤、⑥脚电压就会降低；当电阻4R\(_{3}\)开路或阻值变大时，⑤脚电压上升、⑥脚电压为零，这也会造成无图象。如果上述各脚电压均正常，只是CH1-3端电压下降，可能是旁路电容2C\(_{1}\)0漏电或短路、电阻2R7开路造成的；也可能是高频头损坏引起的，可拔去高频头，再测CH\(_{1—3}\)端的电压，进行鉴别。
各级供电电路和AGC电路静态工作电压检查正常之后，再采用信号注入法，检查图象信号通路，看有无元件损坏。用小改锥金属部分依次触接HA167①脚、HAll44①脚、⑿脚和CH\(_{1}\)-1端，根据光栅有无闪烁或是否出现黑条干扰，来确定故障发生部位。当中周线圈2L8局部短路、电容2C\(_{19}\)漏电或短路时，触接HAll67①脚，光栅上无反应。此时，如果测量①脚电压高于正常值（1.8V），则可能是中周2B1初、次级短路造成的。当电容2C\(_{1}\)、2C5开路，2C\(_{2}\)短路，2C7漏电或短路时，触接CH\(_{1}\)-1端光栅也无变化。
二、图象不稳定

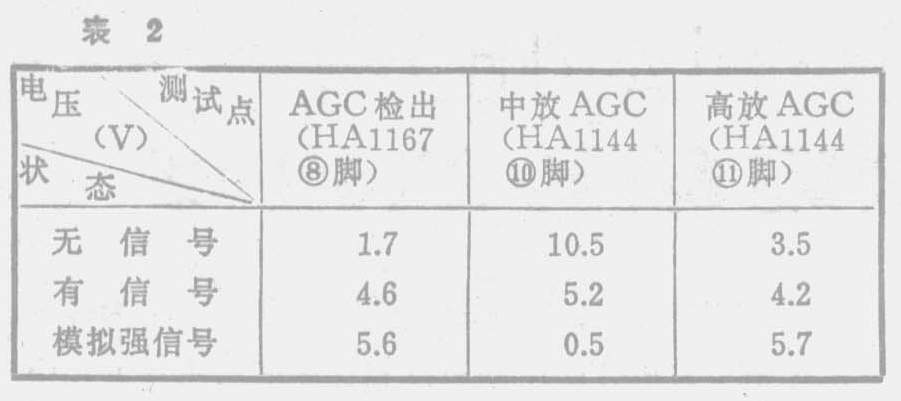

在集成电路HA1l44、HAll67中，造成图象不稳定的原因，主要是AGC电路、消噪电路、同步分离电路故障引起的。前面已经介绍了AGC电路静态时工作电压的检查方法。现在介绍AGC电路动态时的故障检修。AGC电路正常时，控制电压的变化情况如表2所示。如果有信号时，AGC电压不变化，或者低于或高于正常值，说明AGC失控。常见的是AGC电压不变化或低于正常值，这样就会引起图象不稳和同步不良。例如，当电容4C\(_{5}\)、4C6漏电或开路时，会造成场同步不良，使图象不断翻滚。反之，当AGC电压高于正常值时，将使第一、第二中放的增益显著下降，造成图象淡薄、画面噪声大。这时，应检查电阻4R\(_{1}\)、4R2、2R\(_{1}\)0、2R11、2R\(_{7}\)，看是否有变值或开路，以及微调电位器2W1是否接触不良。

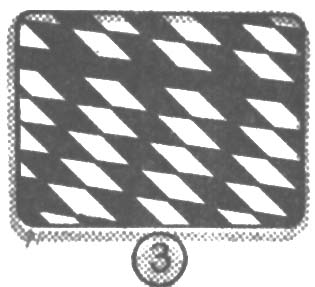

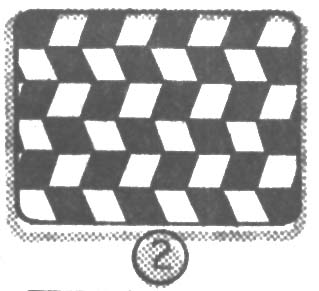

另外，当电容4C\(_{3}\)开路时，会出现如图2所示的图象扭曲；当电感4L1或电阻4R\(_{5}\)断路时，会出现行、场不同步，如图3所示。

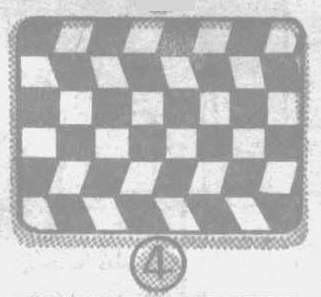

在有信号的情况下，如果集成块的外围电路都正常，只是\(_{H}\)A1144或HA1167的⑧脚电压高于正常值或者是固定不变，这样就会引起场同步脉冲压缩，造成场同步不良，或者出现图4所示图象。这说明集成电路HAll44、HA1167内部有故障，或者是性能不良，需要更换。
三、出现场回扫线
屏幕上出现场回扫线，又可分为无图象和有图象两种。
1．无图象而有场回扫线。这是视放部分的故障。首先检查HAll67的脚电压，如果为零，说明滤波电感2L\(_{11}\)、2L12断线。若没有成品件可换，可在直径3mm的电阻上，用φ0.12mm的漆包线，2L\(_{11}\)平绕20匝，2L12平绕60匝。如果⑾脚电压低于正常值，说明滤波电容2C\(_{26}\)、2C27漏电或短路。这些故障都会使HA1167工作不正常，造成无图象有场回扫线的故障。
然后再检查视放管2BG\(_{1}\)集电极电压，正常值约＋75V。如果为零，说明整流二极管2BG2损坏，滤波电容2C\(_{37}\)击穿或视频补偿线圈2L15断路；如果上升到＋120V左右，说明视放管2BG\(_{1}\)损坏，或电阻2R15、2R\(_{16}\)、2R17开路。最后检查耦合电容2C\(_{36}\)是否开路，隔离电阻2R21有无变值或开路。
2．有图象同时又有场回扫线。这是消隐电路失效引起的。当场扫描电路中的电阻5R\(_{11}\)、电容5C13开路、二极管5BG\(_{2}\)损坏时，场消隐脉冲无法形成或者幅度较小，图象上就会出现场回扫线。当对比度电位器2W2开大时，出现场回扫线，多数是集成电路HAll67消隐电路性能不良造成的。
四、图象模糊
中放增益下降或幅频特性不良和视放级故障是造成图象淡而模糊的两个主要原因。不同的是，前者不仅造成图象淡薄而且会引起同步不良，后者仅仅是图象模糊，清晰度变差。

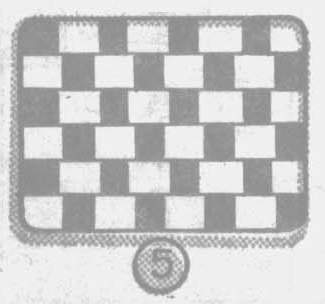

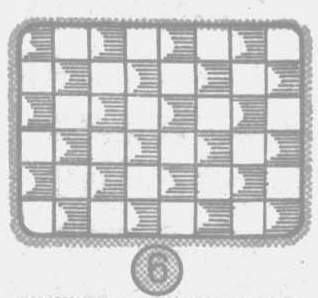

视放级造成图象模糊的常见故障有：（1）视频补偿线圈2L\(_{14}\)断路，使图象黑白交界处模糊，白格外溢，如图5所示。（2）当电容2C35开路时，图象变淡，调节对比度电位器2W\(_{2}\)不起作用；当2C35短路时，调大2W\(_{2}\)，视放管2BG1集电极电压跌至13V左右，图象随之消失。（3）当电容2C\(_{34}\)漏电或短路时，调大2W2，图象出现白色拖尾，如图6所示。（4）如果图象发灰、对比度调节范围变小，这是电容2C33漏电造成的。
五、光栅异常

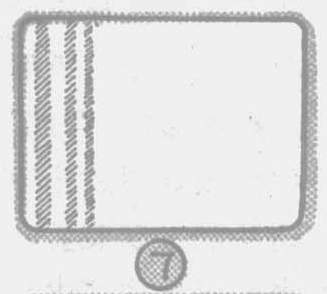

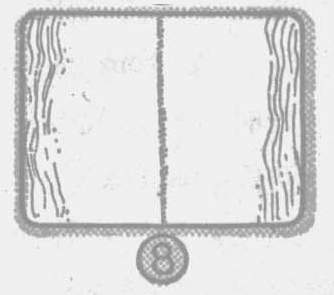

当滤波电容2C\(_{2}\)8开路时，电源里的纹波电压进入中频放大电路，结果光栅左边出现三条垂直黑条，如图7所示，如果光栅左右两边出现如图8所示的白雾状干扰，且在屏幕中间出现一垂直细黑条，调节行频能改变它的位置，这是行消隐电阻6R11变值或开路造成的。当＋100V电源滤波电容2C\(_{27}\)开路或容量不足时，2BG1集电极电压下降，光栅出现左边黑右边白。
六、集成块损坏时的表现
在检修过程中，如果遇到以下两种情况：（1）外围电路正常，但集成块引出脚电压异常，引起无图象或场回扫线；（2）集成块引出脚电压基本正常，但AGC失控（即AGC电压没有按表2规律变化），引起图象不稳或同步范围小。这时就需要检查集成块的好坏。
HAll44损坏时的表现有：
（1）第一中频放大器输入端⑿脚电压下降，说明集成块内部差分放大器损坏，现象是无图象。
（2）＋12V电压输入端②脚、⑤脚短路时，②、⑤脚电压低于正常值11.5V；开路时，②、⑤脚电压正常，但内部不通，其余各脚电压均为零。
（3）⑨脚的电压与对地电阻均低于正常值，说明集成块高放AGC电路损坏，表现为AGC失控。
（4）外围元件正常，但⑧脚对地电阻很小或为零。
HA1167损坏时的表现：
（1）⑨脚电压下降，对地电阻也不正常；⑧脚电压升高到5V以上或⑧、⑨脚电压相等。说明集成块AGC检出电路损坏。
（2）＋12V输入端脚对地电阻都增大，等脚电压为零。
（3）电压和对地电阻都增大，或者电压正常，但电压低于或高于正常值（断开2R\(_{15}\)后测量），说明集成块视频放大电路损坏，出现无图象有场回扫线。（郁景祉）
