有一台日本松下TR—602D型黑白电视机，出现有光栅而无图象和无伴音故障。但用金属物碰触天线时，荧光屏上有微弱的反映。

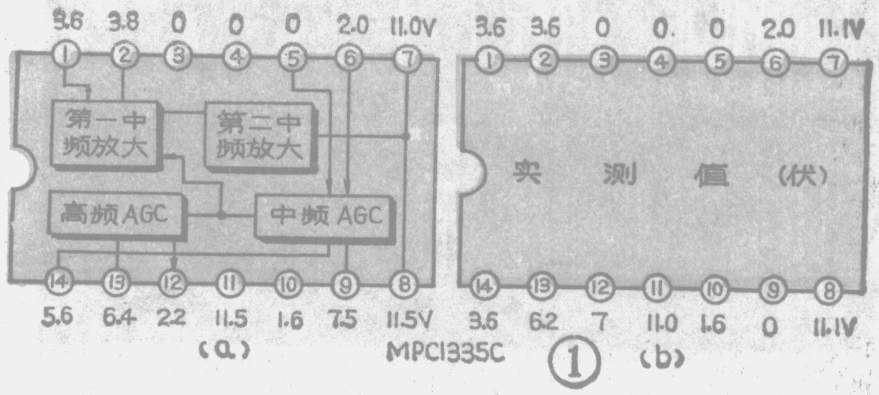

经检查，故障出在中放及自动增益控制的集成电路MPC1355C，而集成电路的外部元件均正常。用万用表测得集成块各引出脚对地直流电压，如图1所示，（a）图为标准电压值，（b）图为实测电压值。由测量结果可见，集成块第9、12、14脚的电压与标准值相差很大，其余各脚电压基本一样。这表明集成块内部的AGC部分已经损坏。由于AGC输出端第12脚的电压已高达7伏，经插头A\(_{2}\)输送到高放管基极后，大大超过所需要的正控AGC电压，必然使高放管进入饱和区，使之失去放大能力。所以出现无图象、无伴音的故障。当我们用金属物磁触天线时，由于信号很强，一小部分信号通过板间电容或分布电容等直接耦合进来，荧光屏上有所反映，说明集成块的中放部分是正常的。
如果把插头A\(_{2}\)与高放管的基极断开，设法在高放管的基极加上一个适当的且能随信号大小变化的正电压，就可使电视机正常工作。于是我们将高放AGC电压的输出头焊开，把集成块AN295中图象放大第22脚的2.8伏电压（即原来AGC电压的取出点），直接输到高频头，作为高放AGC电压。考虑到高放基极所需电压为2.4伏及AGC的起控要求，选择了一个适当的电阻，接在电阻R322与RD193之间，这样机器就能正常工作了。

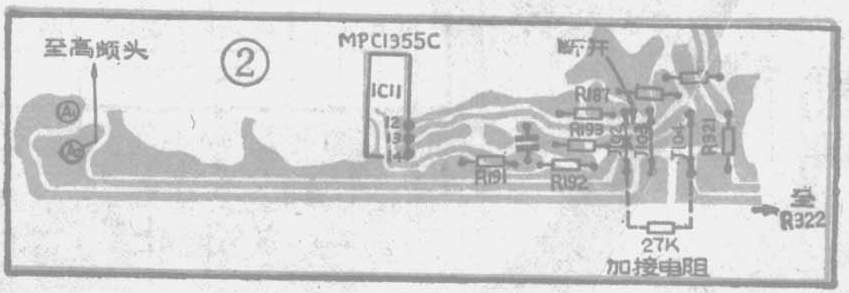

具体作法是，将原机印制板上的J\(_{1}\)02接头焊开一端，然后在焊点J104处和A\(_{2}\)引出端之间接一个27K的电阻即可，如图2所示。只要加接的电阻选择得恰当，收看效果能基本上恢复到原来的收看水平。（徐世凯）
