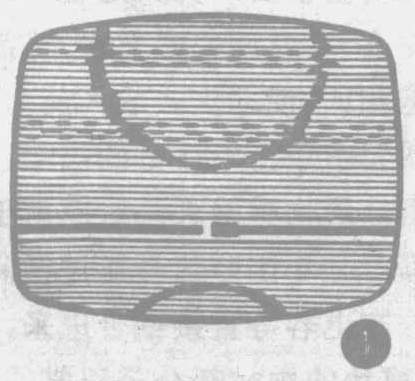

在边远地区收看电视节目时，常常会出现下述现象：①行同步不良，使图象出现小幅度的扭曲，图象的线条呈现锯齿状，因此图象细节难于分辨。有时甚至出现大幅度的扭曲，造成图象混乱。②场同步不良，表现为图象不停地跳动，有时甚至连续翻滚，调整场同步旋钮也不能使之稳定，不是向上滚动就是向下滚动。有时两种现象同时存在，图1就是受到上述影响后的画面，这些现象大大影响了收看效果。
产生同步不良的原因
这是因为在边远地区接收到的电视信号不仅经过长距离的微波接力传送，而且往往还要经过一次或几次差转机的转播。电视信号经过多次转播，信号质量就很难保证，经常出现以下现象：
（1）波形畸变
大家知道，全电视信号占用的频带较宽，达8兆赫左右，只有沿途转播设备的频率特性都能精确的互相配合，才能保证转播后的信号质量。如果在转播过程中，有些设备调整欠佳或出现频率漂移，就会使电视信号的频率特性受到影响，引起波形畸变。由于电视信号的低频分量处在频带的边缘，所以容易造成幅度不足。场同步脉冲宽度最大，也是电视信号中频率最低的部分，因此当电视转播设备的低频响应不好时，就会使场同步信号首先受到影响，出现场同步脉冲幅度不足的现象。
（2）脉冲干扰
电视信号在长距离转播过程中很容易混进各种干扰，尤其是脉冲干扰。这种干扰虽然幅度并不太大，但经常是连续出现，有时甚至是周期性的。当前国产电视机所采用的抗干扰电路，对这种干扰没有什么抑制作用。这种连续性的脉冲干扰，常常是引起电视机同步不良的重要原因。

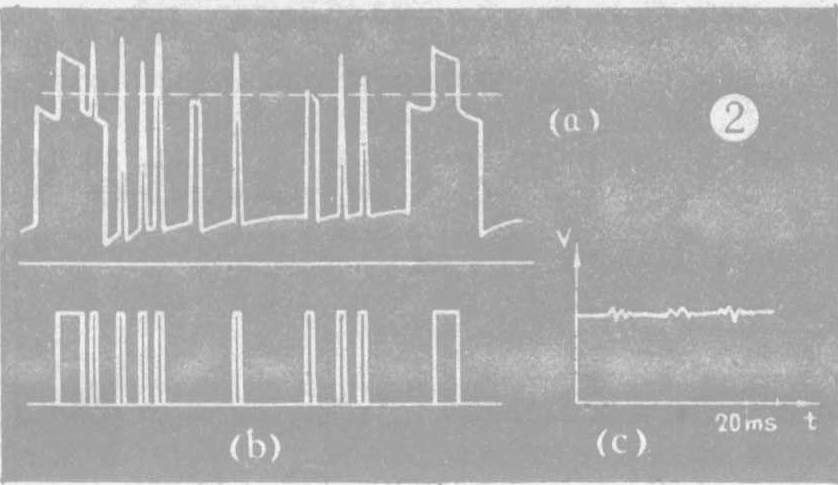

当电视信号发生波形畸变并受到连续性脉冲干扰时，如图 2（a）所示。这时同步分离级输出的不仅有同步脉冲，也有干扰脉冲，如图2（b）所示。有时甚至把图象信号中的某些黑色部分也离出来。这些脉冲都加到行扫描的AFC电路上，就会使输出的行振荡控制电压忽高忽低，如图2（c）所示，结果使图象出现锯齿状扭曲。
当电视信号的低频分量不足，使场同步脉冲顶面后部明显低落，并受到连续周期性脉冲干扰时，如图3（a）所示，就会使场同步脉冲的后半部分分离不出来，如图3（b）所示，这样经积分电路后，得到的场同步脉冲幅度就会明显下降，如日3（c）所示。当场同步脉冲幅度小到一定程度时，就会破坏场同步，使图象不停地跳动。当连续周期性干扰脉冲十分密集且空度比很小时，经过积分电路得到的干扰脉冲幅度比场同步脉冲积分后的幅度还要大，而且有一定的周期性，结果使场扫描电路被干扰信号所同步，使图象出现不停的翻滚。
解决办法
我们经过多次试验，找到一种解决办法，就是在电视机上加一个特殊的抗干扰电路，取得了较好效果。此抗干扰电路的特点是，不管干扰脉冲的幅度大小，是否连续出现，都能把它鉴别出来加以抑制。并能对同步信号加工处理，减少由于波形畸变产生的影响。

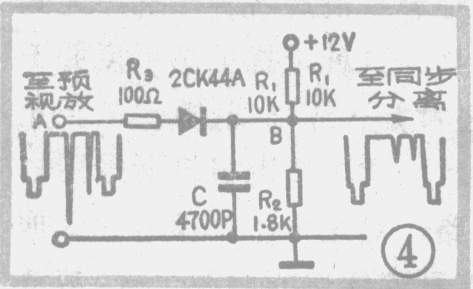

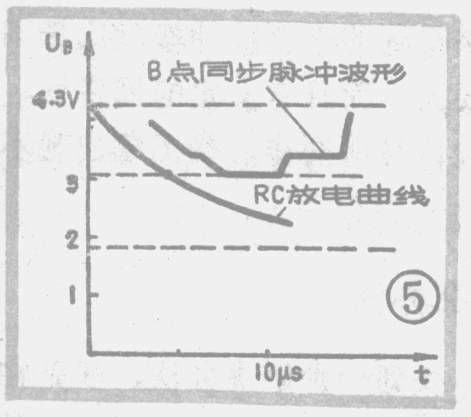

图4是这种抗干扰电路的原理图，电视信号输送到同步分离级之前，先经此电路加工。当输入同步头向下的负极性同步脉冲时，A点电位立刻下降。由于电容器C两端的电压不能突变。所以B点电位下降较慢，故二极管截止。所以B点同步脉冲的前沿由RC（R为R\(_{1}\)与R2并联）放电特性所决定，如图5所示。这时输出脉冲的幅度只与输入脉冲宽度有关，而与输入脉冲幅度基本无关。随着电容C的放电，B点电位下降到与输入同步脉冲幅度相同时，二极管转入导通。这时输出脉冲的顶部由输入脉冲来决定。同步脉冲结束时，A点电位上升，由于此时二极管导通，电容C被迅速充电，因此输出脉冲后沿很陡。由于电容C的放电时间常数（RC）远大于充电时间常数（R\(_{3}\)C），所以同步脉冲通过此电路时，变为图5所示的形状，把电视信号波形畸变出现的许多尖峰都切掉了，从而消弱了同步分离后的电视信号的高频分量，相对地提升了低频分量。另外，由于干扰脉冲宽度较窄，当干扰脉冲从A点输入时，B点电位还来不及下降就结束了，B点电位又迅速回升，下一个干扰脉冲来到时，也是如此。这样即使干扰脉冲幅度很大，只要宽度较窄，到达B点时的幅度就很小了。而且不管脉冲是连续性的还是周期性的，此电路都有很强的抑制作用。
图4中的R\(_{3}\)一般可取100～200Ω，以防止电容C对视频信号的影响。R1、R\(_{2}\)由下面经验公式确定，即R2U／R\(_{1}\)＋R2=U\(_{A}\)－3V。式中U为电源电压，UA为无信号时A点电压，3V是R\(_{1}\)、R2分压电路所确定的B点电位与A点无信号时的电位之差。此电压如果选得太大，就会使抗大幅度干扰的性能变差；如果选得太小，就会使电视信号的波形变坏。根据我们的经验，放电时间常数τ=RC≈7μs，其中R=R\(_{1}\)R2/R\(_{1}\)+R2这样就可以算出C的大小。τ选得小了，抗干扰作用不显著，选得过大，会使同步脉冲变得过窄，使图象出现扭曲。根据上式估算出C的大概范围后，调试时再根据实际情况确定最佳数值。
在电视机上加装此附加电路时，如果原机有抗干扰电路，一般应将原电路部分地或全部拆除。也可在原来的印制电路板上进行改装。现以友谊牌JD16—2型电视机为例，介绍一下改装情况。该机采用的是截止式抗干扰电路，如图6所示。改装时把C1从A点断开，然后在B点到地之间接一个0.01μ的电容器，就可取得明显效果。虽然这样改装较简单，但抗大幅度宽脉冲干扰的性能差一些。如果能按前面的方法计算确定元件数值，效果会更好。电视机采用这种抗干扰电路后，同步脉冲会比原来稍有滞后，这会使图象略向左移，只要调整一下行频旋钮就可以消除。
我们根据上述方法，对各种型号的十几台电视机进行了改装，经过长期使用，证明效果良好。读者不妨试试看。（马树谦）
