泵电源OTL场输出电路实例

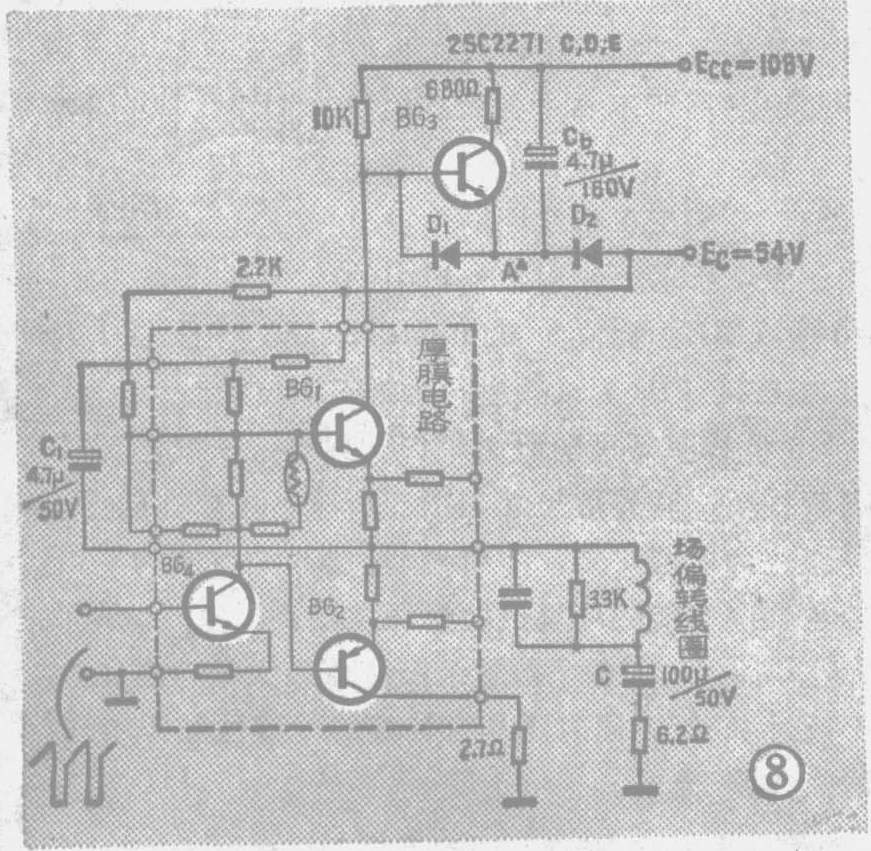

日本CTP—236D型彩色电视机场输出电路，采用的就是泵电源OTL场输出电路，如图8所示。图中略去了校正、场消隐、场中心等部分。整个场输出级包括前级放大晶体管BG\(_{4}\)都做在一块厚膜电路内，这样可以进一步提高OTL输出电路的可靠性。该输出电路所采用的高电源电压是108V。低电源电压为54V。图中晶体管BG3相当于图6中的开关K\(_{1}\)；二极管D2相当于图6中的开关K\(_{2}\)；泵电容Cb由4.7μ/160V的电解电容承担。
在输入电压的作用之下，场扫描正程前半段，晶体管BG\(_{1}\)导通、BG2截止，BG\(_{1}\)的集电极电流iC1由E\(_{C}\)=54V电源提供，并通过二极管D2、D\(_{1}\)和耦合电容C流入场偏转线圈，形成上半部光栅。由于二极管D1是接在晶体管BG\(_{3}\)的发射极与基极之间，而且此时导通，这就使晶体管BG3的基极和发射极之间的电位差相等，所以BG\(_{3}\)管截止，泵电容Cb两端的电压U\(_{Cb}\)=ECC-E\(_{C}\)=108-54=54V。泵电容Cb在逆程扫描结束时已被充电。

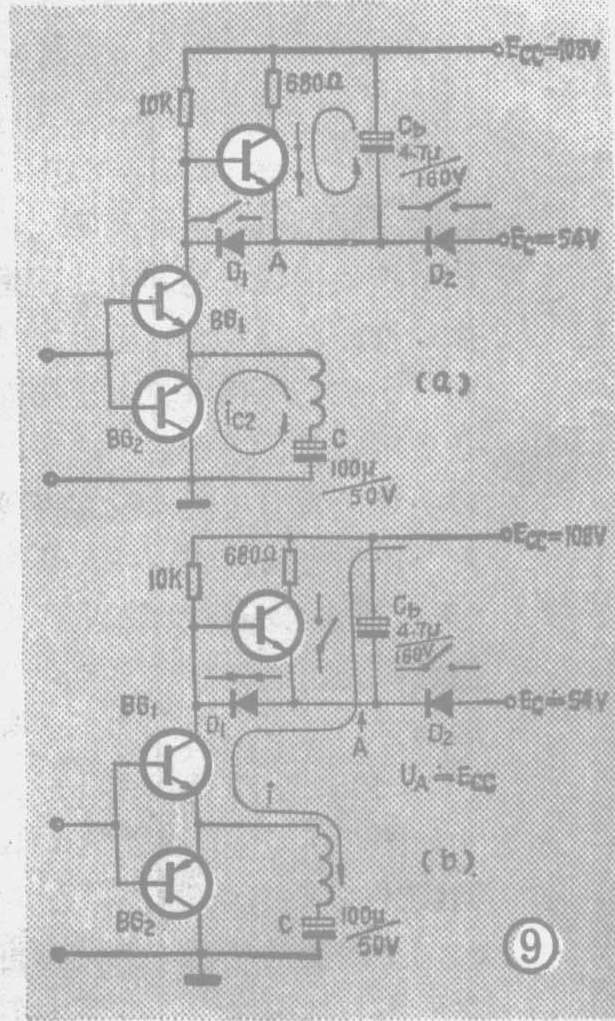

在输入电压作用下，场扫描进入正程的后半段时，BG\(_{1}\)管截止、BG2管导通，二极管D\(_{1}\)、D4中均无电流通过，所以D\(_{1}\)、D2均截止。这时由于晶体管BG\(_{3}\)基极通过10K电阻接至高电压ECC上，因而有正偏压，同时泵电容C\(_{b}\)为晶体管BG3集电极至发射极提供了正偏压，所以晶体管BG\(_{3}\)饱和导通，泵电容Cb就通过电阻680Ω和晶体管BG\(_{3}\)放电，如图9a。结果，就使晶体管BG3发射极即A点电位被提升到E\(_{CC}\)值即108V。
由于BG\(_{2}\)管的导通，同时耦合电容C通过偏转线圈和晶体管BG2放电，这就形成了下半部分光栅。
进入扫描逆程期间，由于输入电压突然由负电压变为正电压，使得晶体管BG\(_{1}\)由截止突然转为导通，因此也使二极管D1导通，BG\(_{3}\)管重新截止。但这时A点电位已到达ECC值，E\(_{CC}\)大于EDC，所以这一瞬间二极管D2仍暂时处在截止状态，整个场输出电路也仍暂时处于高电压E\(_{CC}\)上，不会影响逆程时间，即不会影响脉冲电压U的出现。
随着BG\(_{1}\)管的导通，A点电位很快下降，使Cb两端出现电位差，高电压E\(_{CC}\)迅速向Cb充电，如图9b。当A点电位低于E\(_{C}\)值时，二极管D2开始导通，电路转为由低压E\(_{C}\)供电，又进入了场扫描正程前半段，重复上述过程。
要保证电路A点电位在逆程时到达E\(_{CC}\)值，除了和泵电容Cb的容量有直接关系外，还与泵电容C\(_{b}\)的放电速度有密切关系，这要由晶体管BG3集电极所接电阻（680Ω）和BG\(_{3}\)管的饱和压降来决定。
图8中电容C\(_{1}\)（4.7μ／50V）为一自举电容，其作用是提高电路的增益，改善场扫描的线性。
该电路应用在20英寸90度偏转角的彩色电视机中E\(_{CC}\)为108V，电流约25mA；EC为54V，电流约45mA；整个泵源OTL场输出电路消耗功率P约5.1W；晶体管BG\(_{1}\)、BG2只要用10W左右的中功率晶体管就可满足要求。而同样规格的显象管，如采用一般的OTL场输出电路时，E\(_{C}\)为108V，电流达150mA；整个输出电路消耗功率P约16W，晶体管BG1、BG\(_{2}\)需要用50W的大功率晶体管。在同样温升时的散热器。前者比后者要小。而且功耗前者仅为后者的三分之一。(朱元芳)
