我国生产的12英寸集成电路黑白电视机，如飞跃12D4、金星B31－2等，其通道吸收、匹配耦合，中频滤波及电源退耦电路中，使用了S120、S1350及S6型线圈。这几种型号线圈的共同特点是结构新颖、工艺简便，性能较好。

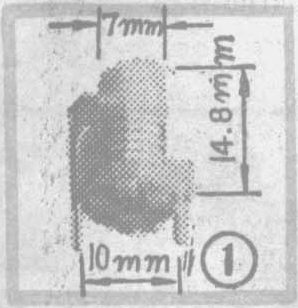

图1是S120型高Q线圈。它的外形尺寸：高为148mm，直径φ7mm，两引出端间距10mm。在12D4和B31—2中作29MHz、30.5MHz吸收线圈和匹配耦合线圈。线圈采用φ0.7mm镀银铜线绕制。中孔使用M4×8mm的镍锌铁氧体螺纹磁心来调整电感量。它具有稳定性好、可靠性高、Q值高等优点。由于线圈是采用塑料注压成型，造型比较美观，没有接头、没有绕线管、不用浸渍。在国外，认为“无接线头、无绕线管、不用浸渍”是电感线圈向简单化发展的方向。

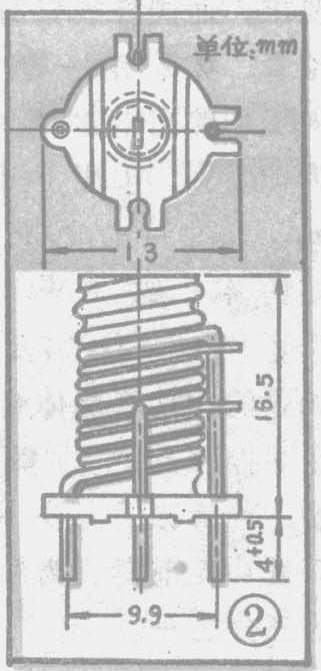

S1350型高Q线圈外形尺寸如图2所示。其线径φlmm，铜线外表镀银，调整磁心与S120型线圈的相同，并具有可靠的中心抽头。它在12英寸集成电路电视机中作38.5MHz吸收线圈。该线圈因为是用裸露的导线绕制在具有螺旋形槽的线圈骨架上，而且导线本身较粗，又配以高频磁心，这样不仅绕组匝间分布电容很小，就是在高频回路中使用，也有着一般电感器所不易达到的高的Q值。
S120、S1350型线圈的主要电性能如表1所示。使用在整机中的S120型线圈L标称值为0.36μH；S1350型线圈L标称值为0.245μH（测试频率均为25.2MHz）。

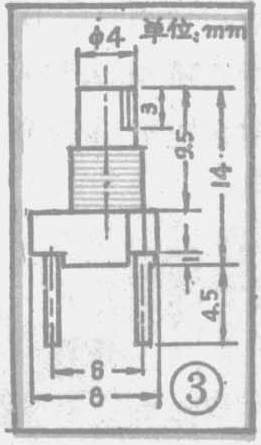

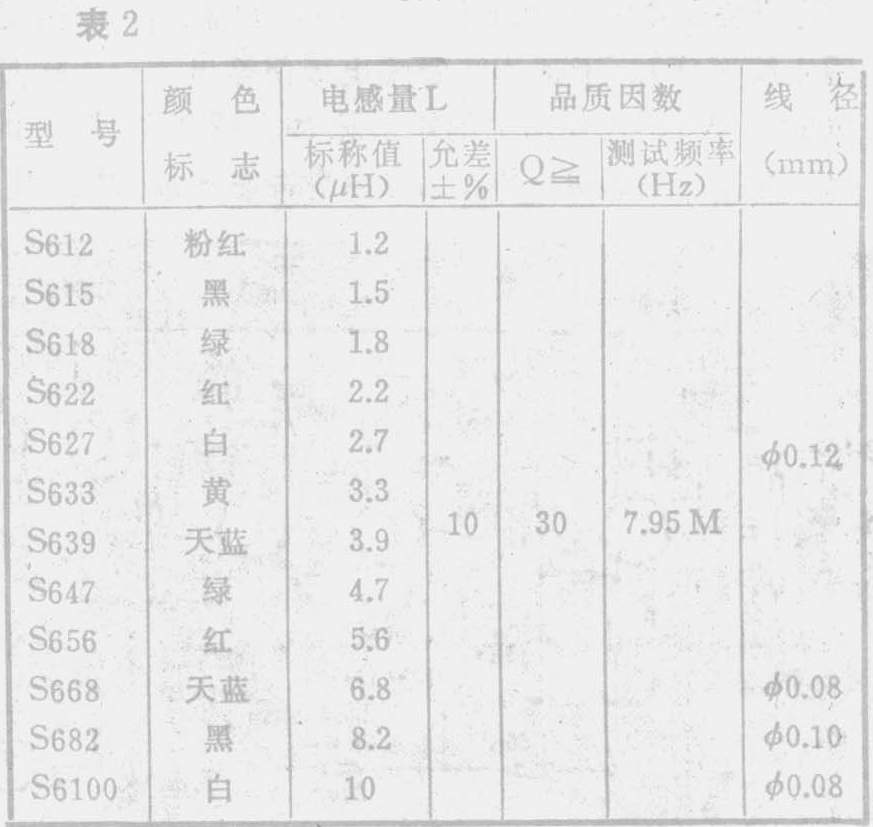

S6型线圈是用酚醛树脂作骨架不带铁氧体磁心的高频线圈。其外形尺寸如图3所示。主要性能见表2。绕组为单层平绕，不带磁心。S6型线圈的L、Q值等主要电性能经环境试验后稳定度高，电感量最大偏差ΔL\(_{max}\)仅为10\(^{-}\)3数量级；Q值最大偏差ΔQmax也不超过2.5％。同时还具有较好的一致性和焊接时的耐热性。(耿森亮)
