怎样测量稳压管的稳压值？
硅稳压管是一种特殊的半导体二极管，它在电路中的符号见附图。

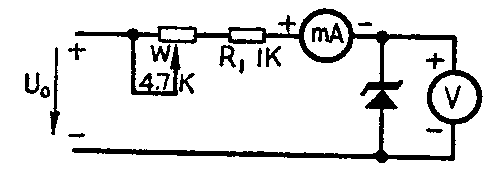

在半导体手册上给出各种型号硅稳压管的稳定电压值都是一个范围值，如2CW1稳压范围在7～8.5V，2CW21为6～7.5V等。实际上每一只具体稳压管只能有一个固定的稳压值，所以稳压管在使用前都要具体测试一下，以确定每一只管子的稳压值。在没有专用仪器条件下，可进行静态测试。方法如下：按附图接好电路，调节电位器W，使电流表中读数为工作电流（如5mA～10mA），此时电压表中读数就是被测管的稳压值。对于测试电压U\(_{o}\)没有什么要求，只要大于被测稳压管的稳压值就是了。电位器W的作用是限制被测电路中的电流，并保证测试电流在管子的工作电流范围内。附图中R1的作用是防止电位器调到零时，烧毁被测管。如用固定电阻R代替电位器和R\(_{1}\)，可用下式来计算:R=Uo-U\(_{Z}\)IZ。U\(_{Z}\)为稳压管的稳压值，IZ为稳压管正常工作电流。当U\(_{o}\)＞20UZ，计算公式可以简化为R=U\(_{Z}\);IZ。
由于不同功率的稳压管，它们的工作电流不一样，所以限流电阻要分别计算。小功率稳压管2CW1～6、2CW7、2CW11～20，2DW7等管的正常工作电流均为5mA～10mA，限流电阻可用下式计算：
R＝\(\frac{U}{_{o}}\)-UZ10mA。
单管机电路中的可变电容器原要求使用7/270微微法，现改用12／360微微法，天线线圈圈数如何改动？
收音机输入回路的谐振频率f与回路的总电容及电感有关，即
f=\(\frac{1}{2π}\)\(\sqrt{LC}\)\(_{总}\)。
当C\(_{总}\)电容量增加，就要适当降低电感量L才能保持频率f不变。要使电感量下降可用减少圈数办法达到。至于初级线圈应减为多少圈，可通过经验公式计算近似值。假设原用可变电容器的最大容量C1＝270微微法，线圈圈数为N\(_{1}\)，改用可变电容器C2后，C\(_{2}\)＝360微微法，此时线圈圈数为N2，
N\(_{2}\)=\(\sqrt{C}\)1C\(_{2}\)N1=270;360N\(_{1}\)≈0.86N1。
这0.86N\(_{1}\)圈就是初级线圈减少后的圈数，相应次级线圈也要减少1～2圈。
可变电容器代换后，单管机实际的覆盖范围可能有变动，对于低端电台可以通过移动线圈在磁棒上的位置来调整；高端电台可以通过调节可变电容上并联的补偿半可变电容来调整。（以上戴双宝答）
