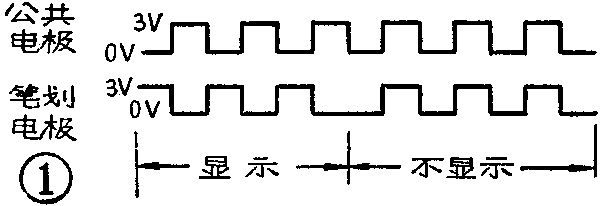

数字式电子手表和袖珍计算器广泛采用液晶显示器作数字显示。液晶显示器是一种微功耗场效应器件，它的工作方式是在公共电极和笔划电极端分别加上交流方波信号。电子手表用液晶显示器一般采用32Hz对称交流方波。波形如图1所示。
液晶显示器功耗极微，常见的电子手表液晶显示器驱动电流仅0.5μA左右。驱动电流是液晶显示器的重要质量指标之一，它的优劣牵涉到手表CMOS电路能否正常工作和表用电池的使用寿命。由于液晶显示器工作在交流微功耗状态，采用一般方式较难测得准确读数。图2是测试驱动电流的电原理图，亦可用作检查液晶显示器有否缺划等损坏情况。
先看图2a，将液晶显示器公共电极和笔划电极分别接在A、B两端，调整电位器W\(_{1}\)使电压表读数为3V，将高灵敏微安表或检流计串联在电路中。当J1—1、J\(_{2—2}\)、J2—1、J\(_{2—2}\)四个触点全部断开时电流表无读数，液晶显示器无显示。如果触点J1—1和J\(_{1—2}\)接通、J2—1和J\(_{2—2}\)断开，则A点为3V、B点为0V，反之B点为3V、A点为0V。如以上两组触点按32Hz的频率交替通断，在A、B两端即出现如图1所示的电压波形。液晶显示器有显示。这时串接在直流回路中的微安表指示驱动电流。
图2b中F\(_{1、2、3、}\)三只TTL与非门组成环形振荡器，振荡频率为32Hz，F5和F\(_{6}\)分别送出相位相反的方波信号，使两只晶体管接32Hz的频率交替开关。作为两只晶体管集电极负载的二只继电器J1、J\(_{2}\)也分别交替动作，继电器的四个触点就是图2a中的四个触点。
继电器选用抖动时间小的JAG－4－2H干簧继电器。由于干簧管工作在低频微电流状态，可以保证长期可靠使用。（李耀祖）
