这种测试仪简单、易制，仅用了两只晶体管、几只电阻和电位器，一块10mA的表头。它可以测试在电路中的晶体管的短路、断路以及β值的大小。
工作原理

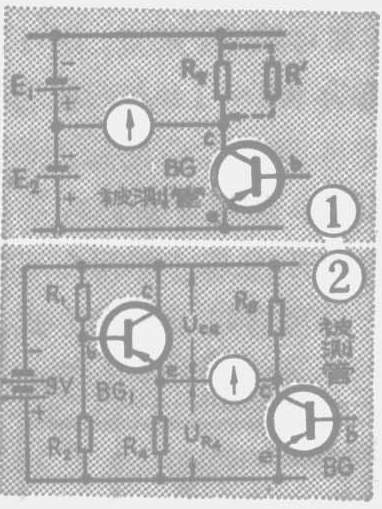

测试仪利用了电桥平衡原理，见图1。被测管作为一个桥臂接入电路，其中E\(_{1}\)＝E2，由于被测晶体管加上了近似正常的工作电流，它的c、e间就等效为一个数值不太大的电阻R\(_{ce}\)，Rce=E\(_{2}\)/IC。当调整R\(_{g}\)＝Rce时，E\(_{1}\)＝E2＝U\(_{Rg}\)＝Uce，电表指示为零，电桥达到平衡。这时如果在被测晶体管的基极上再加上一个小的电流I\(_{b}\)，集电极就有一个电流βIb，晶体管c、e间的等效电阻就为R\(_{ce}\)＇，
R\(_{ce}\)＇=E2;I\(_{c}\)+βIb
这样R\(_{ce}\)＇＜Rce。由于c、e间等效电阻的减小，电桥又失去平衡； R\(_{ce}\)的减小是由于被测管c、e间流过的电流比原来增加了，原来电流为Ic，现在为I\(_{c}\)+βIb。这就相当于在R\(_{ce}\)两端（即c、e间）并联上一个电阻R＇，
R＇=\(\frac{U}{_{ce}}\)βIb=E\(_{2}\);βIb
这时如果在R\(_{g}\)上也并上一个电阻R＇，则电桥就会再次平衡。由于E2和I\(_{b}\)为已知数，根据R＇的大小，就可以知道所测晶体管β值的大小。
由于图1中E\(_{1}\)和E2在测试时消耗的功率不一样，而且在被测晶体管短路的情况下电流很大，对表头、电池都不利，所以采用图2分压电路，U\(_{ce}\)代替了E1、U\(_{R4}\)代替了E2 。当电源电压取9伏，电桥平衡时，U\(_{ce}\)=4.5伏。

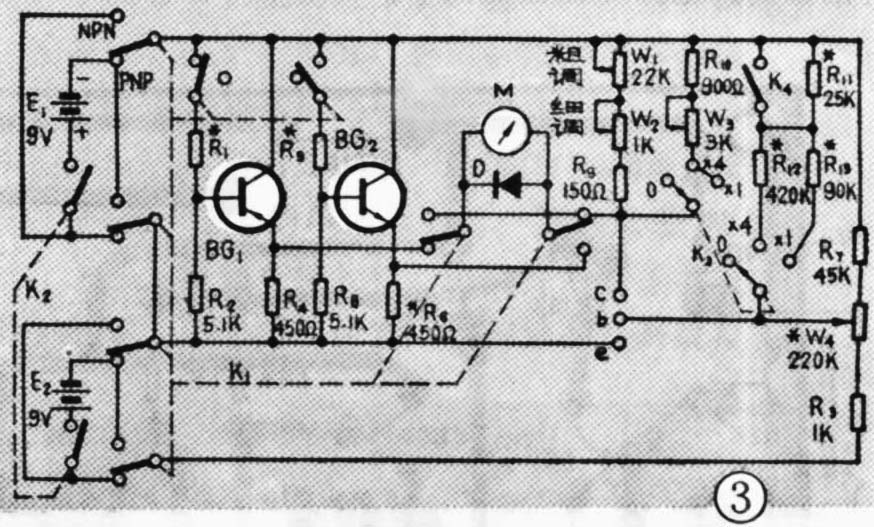

测试仪的实际电路如图3所示。图中晶体管BG\(_{1}\)、BG2是为测PNP、NPN管时分别提供分压电路的。W\(_{1}\)、W2相当于图1中的R\(_{g}\)，调电桥初次平衡用的，其中W1为粗调用的，而W\(_{2}\)为细调用的。W3相当于图1中的并联电阻R＇，调W\(_{3}\)，使电桥第二次平衡，从而得到所测管的β值。W4是用来给被测管提供一个近似正常的工作电流，当滑动臂向上时，被测管加的偏压增加，向下时为偏压减小。
K\(_{3}\)是β值倍乘开关，当K3扳至β×4时，9伏电源通过R\(_{11}\)、R12给被测管基极一个0.02mA的电流；K\(_{3}\)在β×1时，通过R11、R\(_{13}\)给被测管基极一个0.08mA的电流，同时接通W3的电路。为了使测试锗、硅管时的基极电流相同，测硅管时用开关K\(_{4}\)将R11短路。K\(_{1}\)为管型选择开关。
为了防止被测管短路时电流太大损坏表头，表头电路中接有二极管保护电路。
元器件选择与制作
由于被测管短路时，流过BG\(_{1}\)（BG2）的电流很大，9伏电池电压也全部加到BG\(_{1}\)（BG2）的c、e极之间，消耗的功率较大，因此BG\(_{1}\)、BG2应采用功耗较大的晶体管，如3AX61～3AX63、3AX41、3DG7、3DG12等，要求管子的热稳定性要好，穿透电流要小。二极管D采用2AP型的，最大整流电流要大于400mA。
表笔自制，用三根废圆珠笔心，把头上的圆珠去掉，焊上一根大头针，大头针的另一头接引线。引线应根据e、b、c三极的区别选用三种颜色的线，把引线接到插头上。

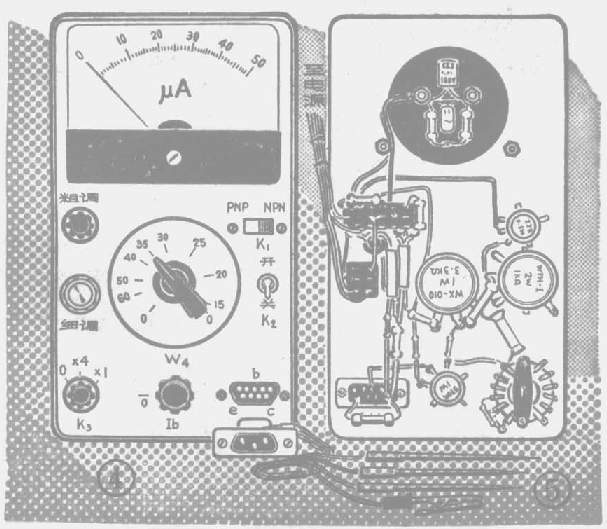

由于本仪器用的元器件较少，所以可以把电阻、三极管、二极管等直接焊到各开关和电位器的焊片上，见图4所示，这是仪器面板的背面。测试仪的外壳用铝饭盒，面板是一块绝缘板，电池放在饭盒底部。整个仪器外形见图5。
调试与使用
调整时，在R\(_{4}\)短路情况下调R1，使I\(_{C1}\)=25mA左右；在R6短路时，调R\(_{5}\)使IC2=25mA左右。最后调R\(_{4}\)、R6，使U\(_{R4}\)=UR6=4.5V。这时被测管c、e极间电压也为4.5V，电路部分就算调好。
电路调好后就刻β值刻度。在仪器面板的W\(_{3}\)轴上，装一个带有指示线的旋钮。根据图1介绍的原理，找出需要并联的电阻R'。当K2在β×1档时，被测管基极加有0.08mA的电流，这时求出的R＇=4.5／0.08×β，若取β=15，则R\(_{1}\)=3.75KΩ。由于图3中R10和W\(_{3}\)串联才相当于图1中的R1，R\(_{1}\)0是固定不变的，所以对应于β=15时，W3旋柄指处对应的阻值应是3.75-0.9=2.85KΩ，把W\(_{3}\)这个位置记上15。然后找出β=20时，W3应旋到的位置，标上20，以此类推，将β从15、20、25……60刻度出来。
使用时，先将β选择开关K\(_{3}\)置于“0”位，粗、细调旋钮（W1、W\(_{2}\)）放在中间或阻值最大位置，管型选择开关根据所测试的管子选择。测试时将三只表笔分别接于被测管相应的电极上，鳄鱼夹子接在被测管的集电极供电线上（即被测管负载电阻接电源的一端）。接通仪器的电源，此时表外可能不指0，转动W1、W\(_{2}\)，使电表指示为0（电桥平衡）。转动W4，使表针指示为1～2mA（给被测管一个小的电流，使其工作在线性范围内）。再转动W\(_{1}\)、W2，使表针指0，让电桥再次平衡。将β选择开关扳至×4位置（其它开关、旋钮不变），调W\(_{3}\)，使电表表针指0，电桥第3次达到平衡，这时将W3旋钮上指示的β数再乘4，就是所测管的β值。如果K3扳至×4位置时，转动W\(_{3}\)从小到大，表针不指0，应将K3扳至×1位，再调W\(_{3}\)，使表针指0，直接读出β数值。
测试时应注意以下几个问题：

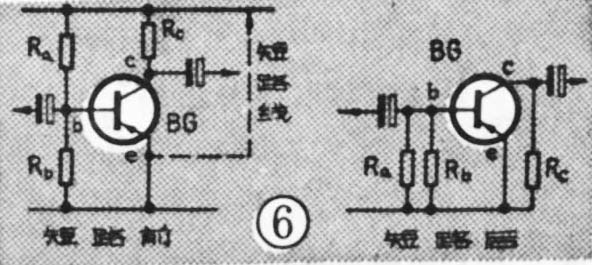

1．由于晶体管在电路中与很多元器件相连，这会给测试带来影响，为此，本仪器在发射极表笔上另外又接了一根带鳄鱼夹子的引线。测试时，把鳄鱼夹子和被测晶体管集电极供电线短路，见图6，虽然R\(_{C}\)与管子并联了，但是只要RC＞150Ω就可以在初次平衡时，使基极没有正向偏压；在共集电极电路或电感负载电路中，集电极的电阻很小，就不能用鳄鱼夹子来短路了，否则就把被测管的c、e间短路了，这时应将印制板上被测管的集电极电流的缺口焊开，使被测管的集电极与外电路断开再测试。
2.如果接上被测管后，无论怎样调W\(_{2}\)、W2，表针都不能回到0位，说明被测管己短路。
3．如果接上被测管时，转动W\(_{4}\)使阻值最大还不能使表针偏转（即加不上偏流），说明被测管c、e或e、b间开路或发射结短路。
4．仪器的电源接通时，要防止表笔间互相短接。
5．测试前，应关断被测管电路的电源。
6．由于被测管外电路对被测管b、e间阻值的影响，所以测得的β值较实际值稍低些。（王根法）
