这里介绍的是只有一根琴弦的电子乐器，音色优美、别具一格，称之为独弦电子琴。
工作原理

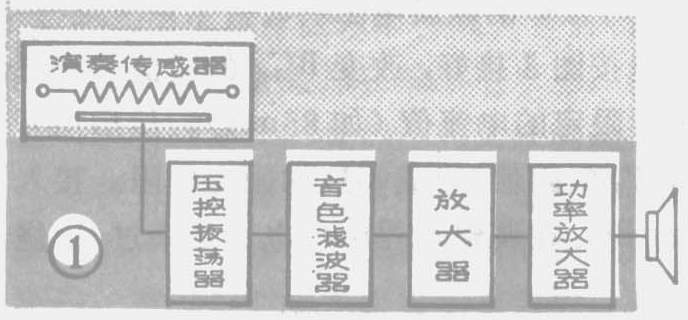

独弦琴的方框图见图1。它是由演奏传感器、压控振荡器、音色滤波器、放大器和喇叭等部分组成的。演奏传感器相当于一只电位器，当演奏者按动弦的不同位置时，电位器随之变化，促使压控振荡器的振荡频率改变，产生不同的音调，再通过滤波器润色、放大器放大，推动扬声器。
独弦琴的具体电路见图2。图中W\(_{T}\)相当于弦乐器的“琴弦”，起图1中演奏传感器的作用。BG1等接成直流放大器，将传感器上的缓变直流信号加以放大，调电阻R\(_{5}\)可以改变增益。BG2、BG\(_{3}\)等组成压控多谐振荡器，改变R4可以选取适当的音域及线性度。图中K\(_{C}\)为音域开关，KC在高位时，可以使频率升高八度，使模拟音色更加丰富。
二极管D\(_{2}\)、R11\(_{12}\)、C6、C\(_{8}\)等组成脉冲控制门电路。平时电源向C8充电，由于D\(_{2}\)反偏，信号被阻隔，无信号放大。当按下KT时，电容C\(_{8}\)通过R11、D\(_{2}\)、R10、R\(_{9}\)放电，由于放电是指数式衰减的，产生弹奏音型。这时D2由于是正向偏置导通，控制门打开，信号进入由BG\(_{4}\)、C9、C\(_{1}\)0和W0组成的滤波器。当抬起K\(_{T}\)时，由于C6的存在将保持余音。此余音的长短可由R\(_{12}\)调整。由于C8容值比C\(_{6}\)大，所以如按下KT不抬手，形成的是长余音；抬手后余音由C\(_{6}\)、 R12决定，产生短余音；当快速点奏时，主要用短余音，使其短促、明快。
C\(_{9}\)、C10和W\(_{0}\)组成T型滤波电路，主要用于润色。调W0可以得到“哇音”效果。功放级由集成块5G37担任。为了外接扩音机方便，图中备有插孔JK。
制作与安装

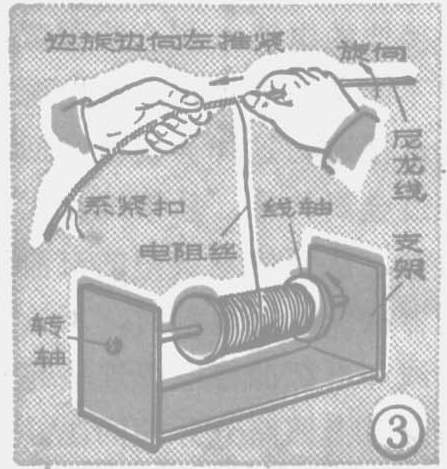

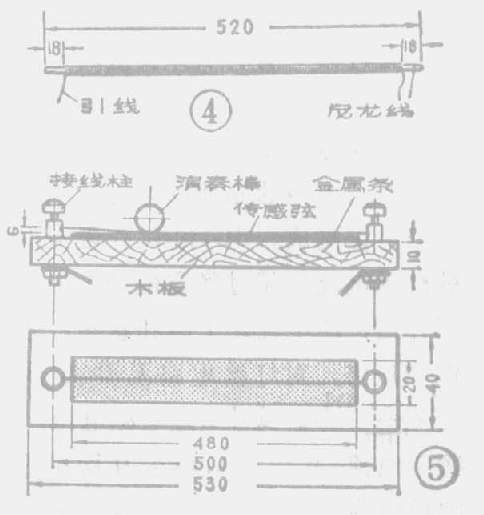

W\(_{T}\)是自己绕制的。绕制方法见图3所示。取一根长为520mm、外径为1.5～1.8mm的塑料线或尼龙线（也可以用多股导线），电阻丝用线径为0.12～0.15mm的锰铜丝。将线轴穿在转轴上，转轴固定在木支架上。当把电阻丝缠绕在尼龙线上时，始端要系紧扣，以防松脱。绕制时用脚轻轻压在线轴上，把线绷紧，边绕边用手向左推，使绕线排列紧密、平整，不得有重叠或缝隙。绕好的WT见图4。然后用砂纸磨去锰铜丝漆皮。磨时即不要弄断电阻丝，也不要有漏磨的地方，否则会影响演奏效果。电阻丝两头留出50mm长的引出线就够了。
传感器的安装见图5。取一块厚为1.5mm、长为480mm、宽为20mm的单面敷铜板，把它用胶粘在木板上，两头安有两个接线柱。将绕好的传感器通过接线柱固定好。固定时应注意，将传感器塑料线拉直时，线与敷铜板之间距离以5～7mm为宜，并位于中间。演奏棒可用φ10×120mm的塑料棒或钢笔杆。
用一500×10mm\(^{2}\)的乳白色塑料板或赛璐珞板，平行地粘在弦的旁边，并注上各音调，作为音标尺子。
为了在演奏时，方便地将“哇音”加入，将手动哇音控制器作成图6的形式。电位器W\(_{0}\)用3瓦线绕电位器。大传动轮用半导体收音机拉线盘，小轮可以根据大小轮传动比大于2.5选取。弹奏微动开关KT安装在演奏手柄上。演奏手柄可以用厚为5～6mm的有机玻璃制作。

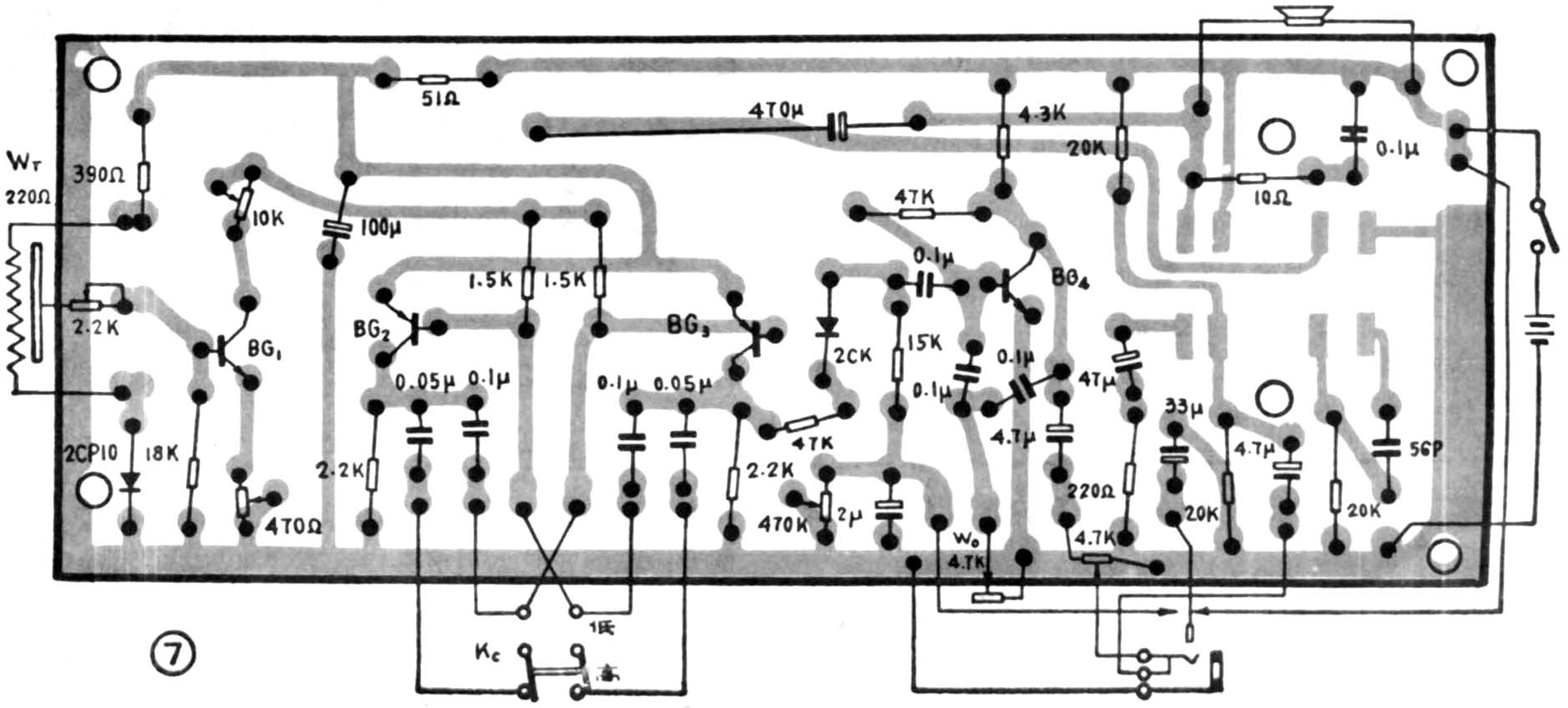

喇叭采用YD—100型、8欧动圈式的，如果用阻抗4欧喇叭，可用5英寸、1瓦的。K\(_{C}\)用双刀双掷开关，KT用微动开关。电源为4节1号电池，装在电池盒内。电路印制板见图7。
琴体作成吉它形状，将传感器安装在琴弦左方部位，电路板、电池盒、喇叭等放在琴箱内，见图8，喇叭固定在箱子的下底板上，纸盆向下，听起来柔和。
调试与使用
电路起振时，I\(_{C2}\)≈IC3≈1.3mA，I\(_{C4}\)＝0.9～1mA。滑动WT时，测UC\(_{1}\)能从0.85变化到3.85伏，说明BG1正常。按下K\(_{T}\)，用演奏棒在传感器上压滑，应发出音调连续变化音响。正确位置应为左边音高、右边音低，并在整个音区内逐渐由低变高。如果相反，可调换传感器的两个接头。如果用演奏棒压滑时，左方有一小段由高变低又逐渐变高，这可能是压控振荡器工作点不合适，应调R4。一般通过调整R\(_{4}\)使琴能覆盖3·～5·两组半音域。基础音调可调R2来定。BG\(_{4}\)工作在放大区，集电极工作电流为0.8～1mA。功放级按电路装好一般不需调整。
演奏方式与夏威夷吉它相似。将琴平放，左手持演奏棒在弦上压滑，右手按微动开关KT，并用右手指带动手柄，通过左、右手配合，可有以下演奏方式：连续音：右手按住K\(_{T}\)，左手可以任意选取单个音阶的连续音的演奏。弹奏音：左手按弦，右手按下KT并旋动手柄，可奏出带有音头与衰减音尾的余音效果。急促音：左、右手快速点奏。哇音：压合K\(_{T}\)，用右手指旋动手柄，加入哇音。颤音：左手在弦上用演奏棒有节奏地左、右滑动（每秒2～5次），能发出弦乐揉弦效果。
当左、右手配合演奏时，还可以发出上、下滑音、抹音、滑弹、滑抹等综合演奏效果。（刘启文 刘启武）
