怎样保护好显象管的灯丝，是许多人关心的问题。目前，23、31厘米电视机的显象管灯丝都是直接接在12V稳压电源上的。由于灯丝冷态电阻很小，开机的瞬间有比额定电流大5～7倍的电流通过灯丝。结果使灯丝出现白炽的闪光现象，这样很容易将灯丝烧断；另外，当电源调整管短路或稳压管、取样管开路时，有近20V的电压加在灯丝上，也会把灯丝烧毁。针对上述两方面的威胁，我们给显象管灯丝加了保护电路，经过一个时期的使用，证明是可靠的。
保护电路的原理图如1所示，仅用2只三极管和3只电阻构成。BG\(_{1}\)和R1作限流保护用，使开机瞬间的灯丝电流不超过额定值的1.2～1.5倍。当灯丝正常工作后，BG\(_{1}\)就处于饱和状态，管子上只有0.2V的饱和压降，对灯丝电路无影响。R1=E－（0.5～0.7）／\(\frac{（1.2～1.5）I}{h}\)\(_{FE}\)。式中E为电源电压，单位为V；I为灯丝额定电流，单位为A，hFE为BG1的直流放大系数，R1的单位为Ω。一般31厘米显象管的灯丝额定电流为85mA左右，也有的进口管（如12VCAP4）额定电流为130mA左右。但是当电源发生故障使输出电压升高时，BG\(_{1}\)的基极电流就会增大，失去了限流作用，灯丝在大电流下长期工作，就会被烧毁。所以接入了由BG2、R\(_{2}\)、R3组成的过压保护电路。BG\(_{2}\)工作在临近放大状态的截止区，平时BG2不导通，相当于一个阻值很大的电阻，对BG\(_{1}\)基极没有分流作用。当电源电压升高时，通过R2、R\(_{3}\)分压，BG2基极电压随之升高，此时BG\(_{2}\)进入导通状态，电源电压升高得越多，BG2导通的程度就越深，就等于在BG\(_{1}\)基极并联了一个分流电阻。随着电源输出电压的变化，BG2对BG\(_{1}\)的分流程度也不同，可使BG1从饱和导通直到完全截止。实际上，当电源电压从12V上升到14V时，BG\(_{1}\)就完全关闭了。这样就保护了显象管。此保护电路，不论整机电路是正极接地还是负极接地都可使用，不需要作任何改动。
保护电路的印制电路板如图2所示。BG\(_{1}\)采用3DG12或3DK4等型号的管子，要求BVCEO≥25V，P\(_{CM}\)≥500mW，hFE为50～80。对于3DG27等一类的高反压管，因集电极—发射极间的饱和电压较大，不宜使用。BG\(_{2}\)采用3DG6或3DG8、3DK3等型号的管子，要求BVCEO≥25V，h\(_{FE}\)为80左右。所有电阻都用RTX型1/16W的碳膜电阻。

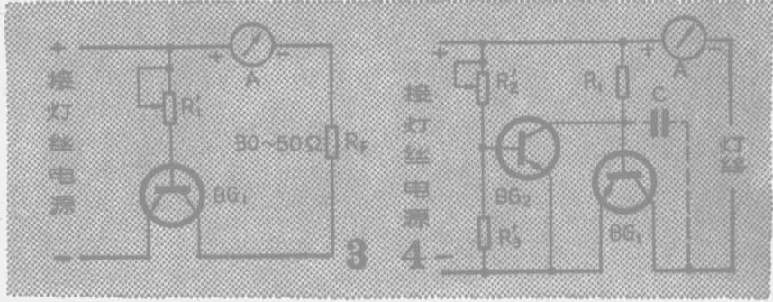

调整时，先按图3接好，改变R＇\(_{1}\)的阻值，使电流表的读数为所限定的电流值（如85mA）。然后用万用表测出此时R＇1的阻值，换成相应的固定电阻。接入R\(_{F}\)是为了防止BG1在调整过程中集电结功率过大烧毁管子。
限流保护电路调整完后，再调过压保护电路。过压保护电路的调整如图4所示。从大到小改变R＇\(_{2}\)的阻值，当电流表的读数将要减小但还没有减小时，R＇2的阻值就是所需要的R\(_{2}\)值，换上相同阻值的固定电阻即可。在调整过压保护电路时，可能会出现电流表指示值超过500mA的情况，或者关机后BG1不易导通的情况，这是BG\(_{1}\)自激造成的。可在BG1的c、b极之间加接一只电容，如图中虚线所示。此电容不宜过大，否则BG\(_{1}\)不易导通，也不宜太小，否则不能抑制自激，以300P为好，选用小型瓷片电容即可。
安装时，只要把显象管灯丝接线焊下来（即管座的3、4脚），将印制电路板的输出端直接焊接固定在管座上，将原灯丝接线按正负焊在线路板的输入端。
加了保护电路后，灯丝在开机时就不会被烧得白炽，而是呈暗红色。对显象管的启动没有影响。（万金炎）
