本文向大家介绍一台高放式晶体管——集成电路收音机的制作方法。这台收音机电路中用一只硅三极管担当高放任务，用一只二极管担当检波，另用一块SL34集成电路担当低放和功放的任务。此收音机只要焊接正确，不需调整就可收音。
工作原理

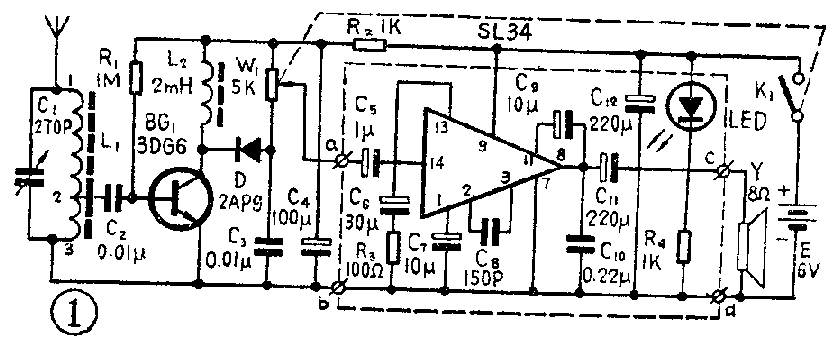

本收音机电原理图如图1，L\(_{1}\)、C1为天线调谐回路，为了简化天线线圈和阻抗匹配，在L\(_{1}\)上抽头，把无线电信号经过C2输入到高效管BG\(_{1}\)的基极进行放大。电阻R1是BG\(_{1}\)的基极偏流电阻，由于BG1是硅管，漏电流很小，所以其发射极可以直接入地。BG\(_{1}\)的集电极负载是高频扼流圈L2，放大后的高频信号经二极管D进行检波，检波后的音频信号经调节音量的电位器W\(_{1}\)和C5输出到集成电路SL34的输入端第14个脚，C\(_{5}\)是输入隔直流电容。

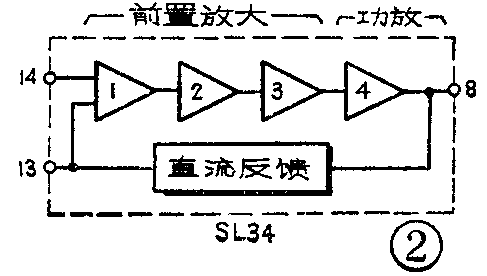

集成电路SL34的方框图如图2所示，其中1、2、3为前置放大器，共三级。其中第1级是由两只三极管组成的差分放大器，2、3级各由一只三极管来担当；4级是五只三极管组成的互补OTL输出级。这九只管子构制作在一个如小米粒的芯片上。
为了减小失真和使收音机工作稳定，SL34的2、3片脚之间加了电容C\(_{8}\)，这个电容可在100～300微微法之间选取，此电容过小，电路仍然会产生高频自激，电容量过大，又会引起音频高端信号的失真。一般可以选取折中的数值150pF。在输出端接的C10也是防止高频振荡的，可在0.1～0.47μF之间选择，常用值为0.22μF。
C\(_{6}\)3也是为了稳定工作而加的。
为了使SL34输出的电压尽可能接近电源电压（6伏），可以给SL34加一个电容C\(_{9}\)。
电容器C\(_{4}\)、C12和电阻R\(_{2}\)组成滤波电路。LED是发光二极管，用来指示收音机是否工作。电阻R4是发光二极管的限流电阻。
元件选择与制作
晶体管BG\(_{1}\)为NPN型硅高频晶体三极管，如3DG6等。集成电路片子为SL34。 二极管可选用 2AP型的均可。L1可以选用5×13×55扁磁律，用7×0.07丝包线密绕75匝，并在3匝处抽一个头引出。高频扼流圈L\(_{2}\)可购市售品，也可选用内径为2.5毫米的磁环，再用φ0.1毫米的漆包线绕100匝。可变电容器C1可选用270pF的小型薄膜介质可变电容器。发光二极管采用磷砷化镓和磷化镓的均可。
安装与测试

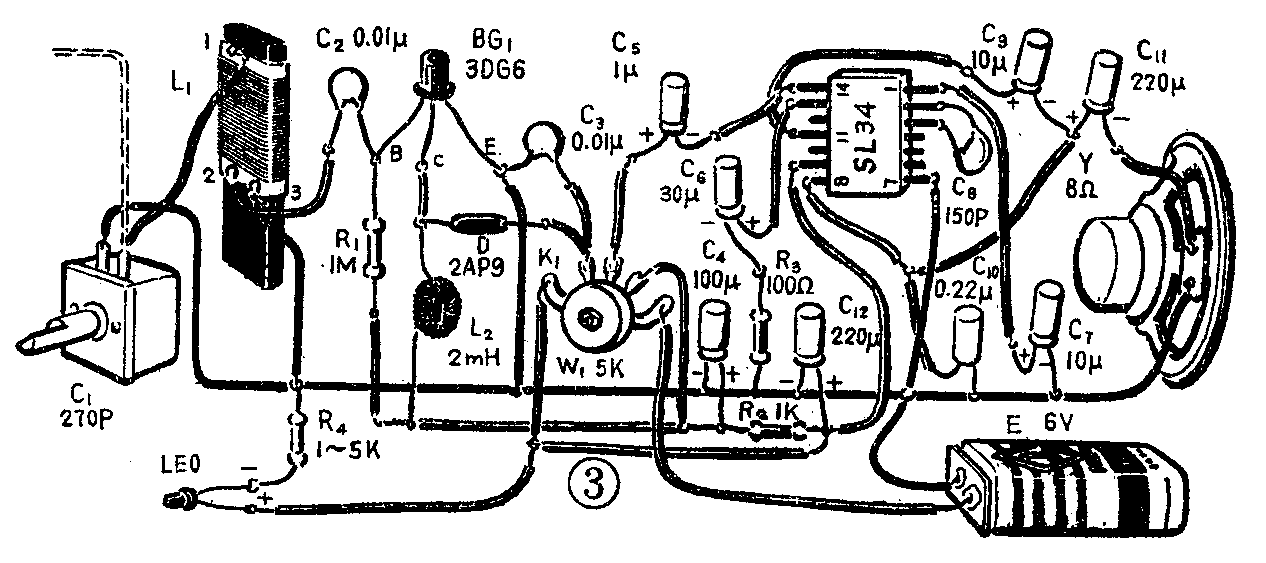

图3是图1的实物连接图。由此图可以看出集成电路SL34的4、5、6、10、12五条脚为空脚，可以折弯或剪掉，这样作焊接起来比较方便。

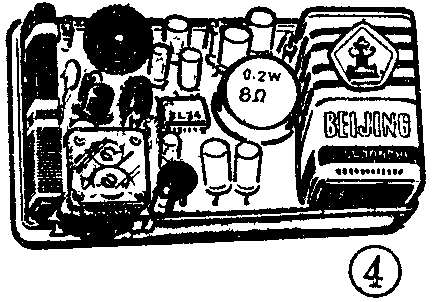

制作时可以把全部元件都装在一只袖珍式收音机的小盒子里。笔者是利用天津生产的海鸥704型袖珍机的外壳，其内部构造如图4。其印刷电路板可按图5绘制。
这个收音机电路，基本上无需调试，只要BG\(_{1}\)的β值在80以上，线路接对就能响。为了验证一下BG1的工作范围，笔者曾将R\(_{1}\)在400K～1MΩ之间变化，收音机都能正常工作。当BG1的β值为90时，其集电极电流在0.3～0.7毫安之间变化。但是在电流大于0.5毫安时，收音机电位器开大时，有点“再生”自激，只要将音量略加减小，再生即能消失。
本机的静态（无信号时）总电流应小于20毫安，而动态（有信号时）工作电流按SL34的指标可达90毫安。发光二极管LED的工作电流灵敏度相差很大，有的发光管在工作电流小于1毫安时，即可发光，而有些则需3～4毫安才行，所以电阻R\(_{4}\)可以在500欧姆到5千欧之间选取，为了避免麻烦，R4选用1千欧是较合适的。
天线线圈L\(_{1}\)如采用商店出售的成品，一般没有抽头，则可按一般习惯接法，将初级一端和次级的一端接地，再将次级另一端引线接到C2即可。
在安装时，注意以下几点，就不易出现问题。
①焊接时，一定要注意电解电容器的极性，切不可接错，以免因电容漏电而影响电路正常工作。
②电路的连接必须正确，SL34的各脚切不能短路，特别是“8”脚决不能与+6伏或地线短路，否则SL34片子有立即烧毁的危险。
③喇叭不要选用4欧姆的，因为阻抗太低，会使集成电路的耗散功率增加、效率降低，从而加速SL34的损坏。

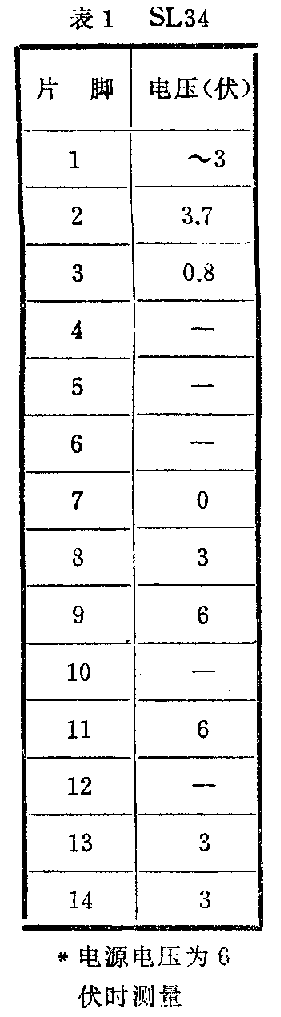

④用万用表测量SL34的各脚电压时数值如表1所示，如发现差别太大，就说明此集成电路的内部电路有毛病了，应调换新品。但是应注意的是，前提必需是电路的焊接首先应无误。因为当外电路短路、断路、电解电容器的极性接反，以及元件有漏电现象时，调换新的集成电路也是无济于事的。
本机在城市里收听，不必外接天线，如果在远离城市的农村收听，可以按图1的虚线连一根天线。(王本轩)
