晶体三极管是电子电路中的重要元件。由于晶体三极管体积小，耗电省，而且最基本的特点是具有放大作用，用它可以组成高频、低频放大电路、振荡电路，广泛地应用在收音机、扩音机、录音机、电视机和其它各种半导体电路中。由于材料和工艺上的不同，有的不适合在频率较高的电路中工作，于是有高频管与低频管之分。下面介绍一些认识晶体三极管的常识。
（一）外形——晶体三极管的外形是什么样的？
晶体三极管与电子管相比，体积很小。它的出现，使得许多收音机等家用电器的小型化和袖珍化成为现实。给人们带来极大便利。一般地讲，它的体积只有黄豆粒大小，有三条引出线，根据封装材料和工艺不同，大致可分下述几种：

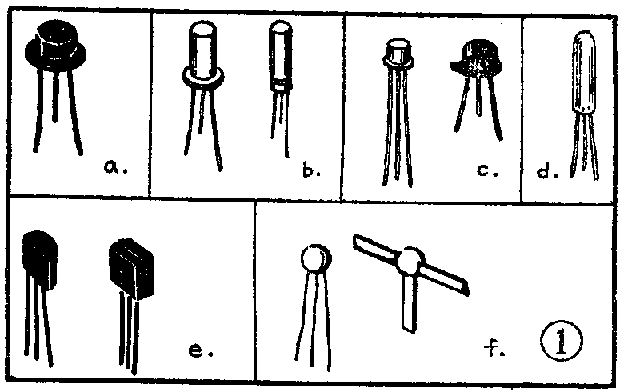

1．金属外壳型，当管芯制成以后，用一种金属管帽罩上，外形呈圆柱体并且有边沿，很象一顶小小的礼帽。采用金属外壳封装，坚固可靠，散热性能好。在晶体三极管中占很大比例。它的外形有几种，见图1a、b、c。
2．玻璃外壳型，玻璃外壳绝缘性能好，封接可靠，缺点是管芯易受光线干扰，所以外壳上多涂以黑漆。外形见图ld。
3．塑料封装型，将管芯涂以保护涂料，固化以后，采用硅酮塑料模压成形。这种晶体三极管具有体积小、重量轻、绝缘防潮性能好、生产效率高、成本低等优点。将它装制在整机中，可以紧密的排列在一起，缩小整机体积。塑料封装管的简称为塑封管，它的外形见图1e。
4、陶瓷环氧封装超小型管，在陶瓷管芯基片上涂上环氧树脂封装料，待固化以后就成了超小型管。它的特点是体积更小，工艺简单、价格便宜等。适合装在暗处或厚膜电路块中使用。缺点是散热比较差，焊接安装时要小心，否则易将引出片弄断。超小型管的外形见图1f。
（二）型号——晶体三极管是怎样命名的？

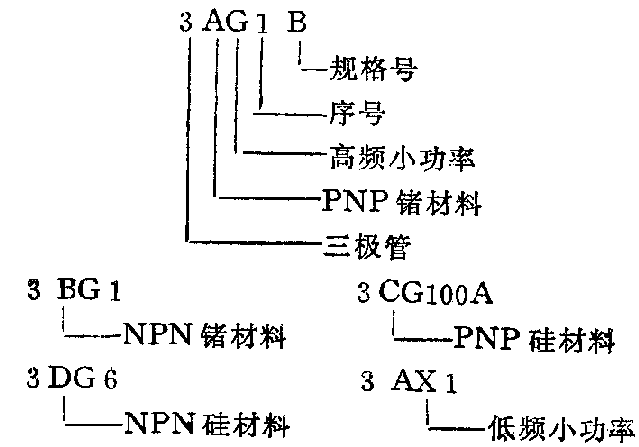

我国半导体器件命名方法是国家有关部门规定的。其中三极管的型号是由五个部分组成的：第一部分是数字表示电极数目；第二部分汉语拼音字母表示材料和极性；第三部分汉语拼音字母表示类型；第四部分数字代表品种序号。
（三）符号——符号和电极引出线的关系

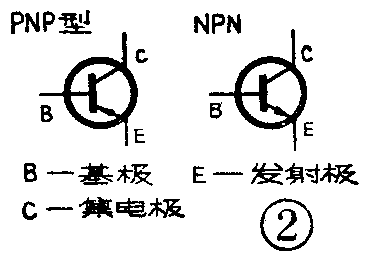

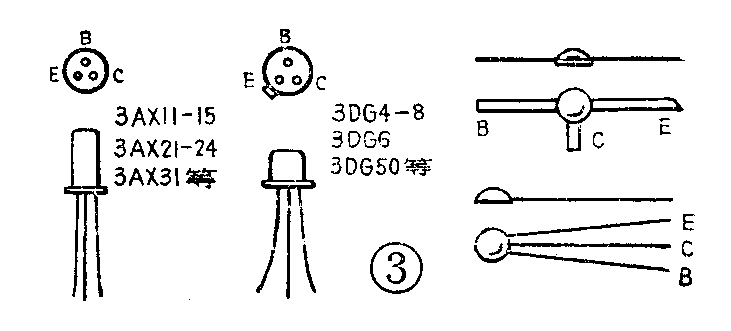

半导体晶体三极管分PNP型和NPN型两大类。它们的符号如图2。管脚引出线应当从说明书或手册中查明，或用万用表量一下，确认无误之后才好焊接使用。常见的一些小功率管引出线和电极的关系见图3。（薛喜）
