常用的电解电容器见图l～图6所示，它们在电路中的符号见图7。图1是小型电解电容器，由于外壳采用塑料封装,因此成本较低，也易于制造生产。塑料封装的电解电容一般都是小容量（几百微法以下）、低耐压（几十伏以下）的。这种电容外壳上文字、符号分别表示容量和耐压等，如周1a所示电容中“10μ”表示容量为10微法；6.3V表示耐压数值为6.3伏；“＋”表示它下方的引出线是正极。有时在电容外壳上还标明生产日期，如图1b所示的“67.6”表示该电容是1967年6月生产的。
小型塑料封装电解电容器在电路中有以下几种用途：①级间耦合。②级间退耦。③音频旁路，此外还可用于低压整流的滤波电容，低频振荡电路中的振荡电容、无变压器输出电路中的耦合输出与基极电位自举电容。

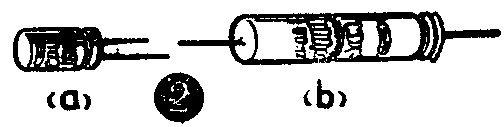

图2表示铝壳小型电解电容器，其外壳是用铝片压成，坚固耐用，但成本高于塑料封装的电解电容器。这种电容外壳上的字母符号除了表示容量、耐压外，还标明了产品的型号。如图2a所示电容上标有CD11，其中C表示电容器，D表示电解的意思，11为产品的序号。为了安装的方便，此种电解电容器引出线做成纵向和横向两种，见图2a和图2b，小型铝壳电解电容器的用途同塑料封装的小型电解电容。
图3为塑料外皮铝充电解电容器，这种电容是在铝壳电容外边再包上一层塑料外皮，这样有利于元件之间的绝缘、便于安装。这种电容一般都为低压大容量的，主要用于晶体管的设备当中。一般用途为①低压大电流稳压电源中做滤波电容。②扩音机电路中输出耦合电容。③低频放大电路中的退耦合电容。

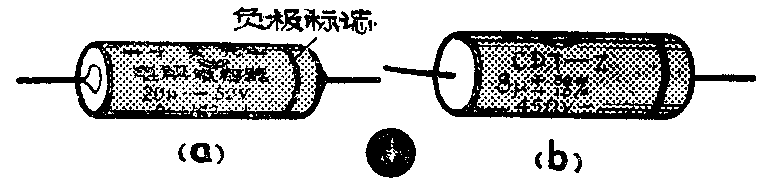

图4为纸壳大电解电容，它的结构特点是在电容器芯外边用蜡密灌后，再在外边包一层纸外壳。由于用纸作外壳，因此成本较低。这种电容外壳上在负极引出线一端画上了一道黑色标志圈，以防止接错极性。在个别的纸壳大电解电容外壳上还标明了误差数值，如图4b中“＋50％”和“-10％”。纸壳电解电容主要用于电子管的设备当中，耐压较高的电容可作整流滤波电容，耐压较低的电容（如图4b）可作电子管阴极旁路电容。

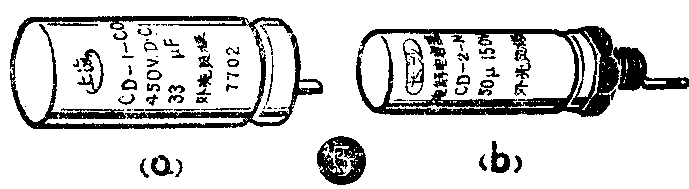

图5为铝壳大电解电容，它们的铝外壳是负极，引出焊片为正极。图5a所示电容固定时，需另做一个固定架，如图8所示，电容放在架内然后固定在铁底板上。图5b所示电容的下端装有胶木螺柱,可将电容直接装在底板的圆孔中，用螺母紧固。铝壳大电解电容的用途与纸壳电解电容相同。
图6为钽电解电容，这种电容具有体积小、容量大、性能稳定、绝缘电阻大，温度特性好等优点。一般用于要求较高的电子设备中，如电视机的场振荡电路中的振荡电容。电容外壳上的字母A即为钽的意思。
使用电解电容器时一定要分清正、负极引线，加在电容器两端的电压值不要超过电容器的耐压。（沈长生）
