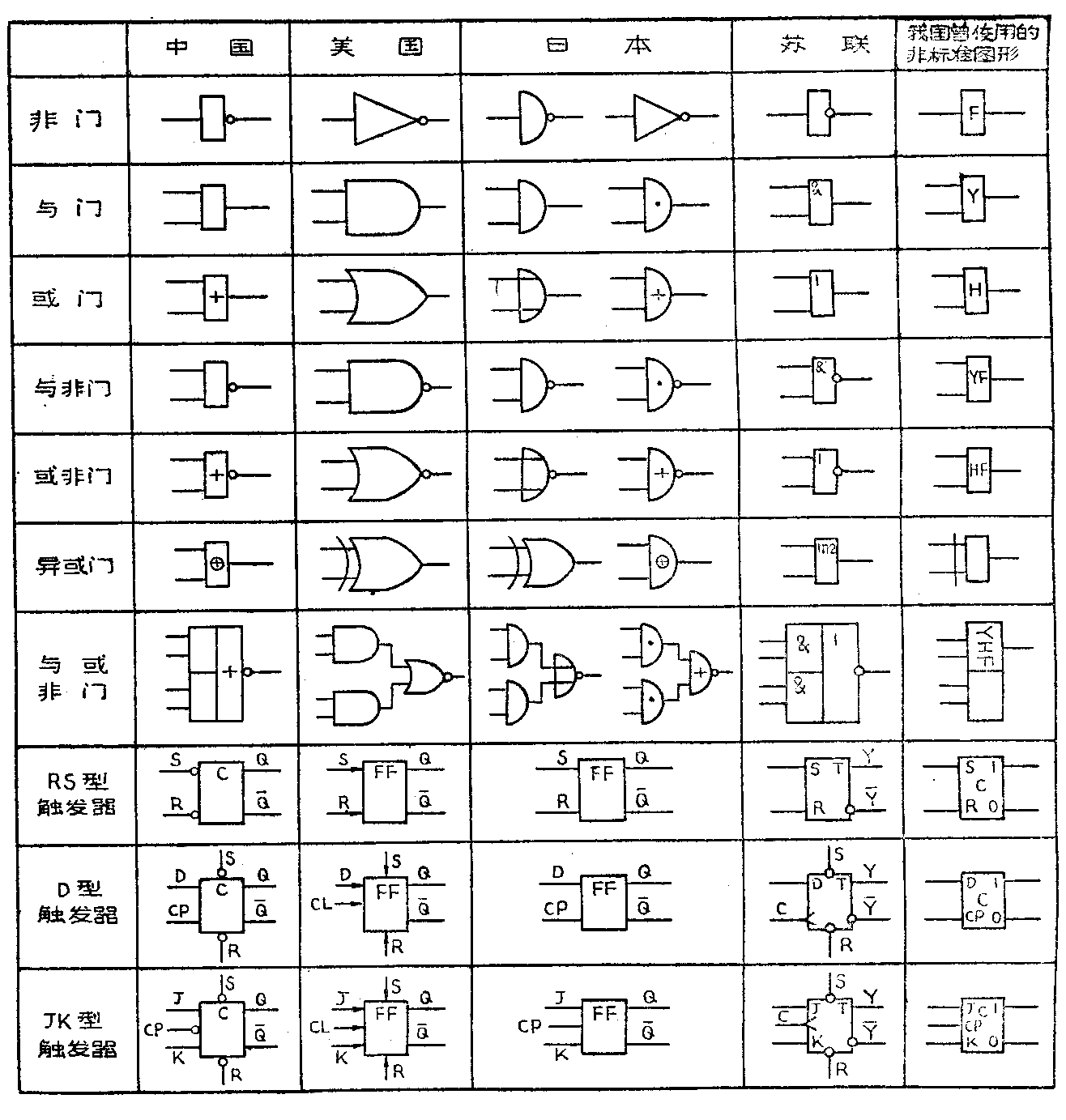

数字电路中常用的门电路和触发器，除我国规定的标准图形画法外，各国都有各自的标准图形。在查阅外文书刊或阅读翻译过来的资料时，常遇到各种不同的图形表示法，为了帮助读者熟悉这些图形符号，现将各种常见的门电路和触发器的图形汇总列成图表，并说明如下：
从图形的绘制看，有方形、长方形、三角形、半圆形、月牙形等很多种。同是长方形，我国规定门电路是5×7的比例，触发器是10×20的比例。苏联的图形，门电路可以是正方形，也可以是长方形，触发器则是长方形。图形中表示非门的小圈，除苏联规定画在线的正中外，其他国家都是画在图形的外侧，比较一致。关于输入输出的位置，各国的图形都是按从左到右，从下向上的规定排列的。
关于图形中使用的符号,非门一般都用一个小圈，也有用非的符号“－”的，但不多见。与门的符号常用的是“·”、“＆”（英文的AND）。或门则大多用“＋”（逻辑加），唯有苏联规定用“1”。异或门的符号常用的是“保拦娑ㄓ迷卵佬巫蟛嗉右惶跸弑硎荆樟蛴谩癿2”，表示是“模二加”的意思。与或非门的图形，我国和苏联都用与门和或非门组合成特殊的图形来表示，美、日则没有专用的与或非门符号。它们的与或非门符号都是由与门和或非门符号组合而成的。
关于触发器，我国用“C”表示，美、日用“FF”或“F/F”表示，苏联则用“T”表示。为了表示触发脉冲的正负，我国规定在负脉冲触发端画一个小圈,其它国家则用加一个“非”的符号解决，如R-、S-，有的图形连“非”的符号也不加。时钟脉冲的符号通常都用“CP”，也有用“CL”、“CK”、“C”的。置1端的符号最常用的是“S”，也有用“P”的，置O端的符号通常都用“R”，也有用“C”（清零）的。（俞鹤飞）
