组合锁

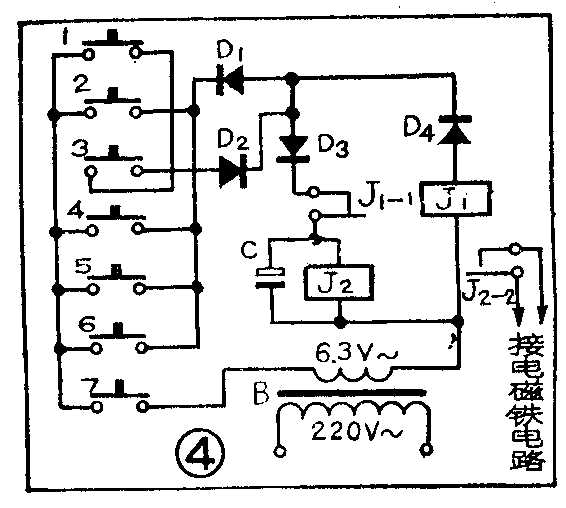

这是一种用按键开关来控制的锁。电路如图4所示。只有当开关1、3、7同时按下去（而别的任何一个开关都不按）时，电源才能通过二极管D\(_{2}\)、D3继电器J\(_{1}\)的常闭触点J1-1使继电器J\(_{2}\)的线圈通电，J2吸动。J\(_{2}\)的常开触点J2-2闭合，接通电磁铁供电电路，带动执行机构，将锁打开。若把7个开关同时按下去，则电源将通过二极管D\(_{1}\)、D4使J\(_{1}\)绕组通电，J1吸动，其常闭触点J\(_{1}\)-1断开，J2绕组中无电流，J\(_{2}\)处于释放，其常开触点J2-2断开，电磁铁电路无法接通，锁打不开。在这7个按键之中，猜中开锁按键的概率是比较小的，所以有一定的保密性。
数字锁

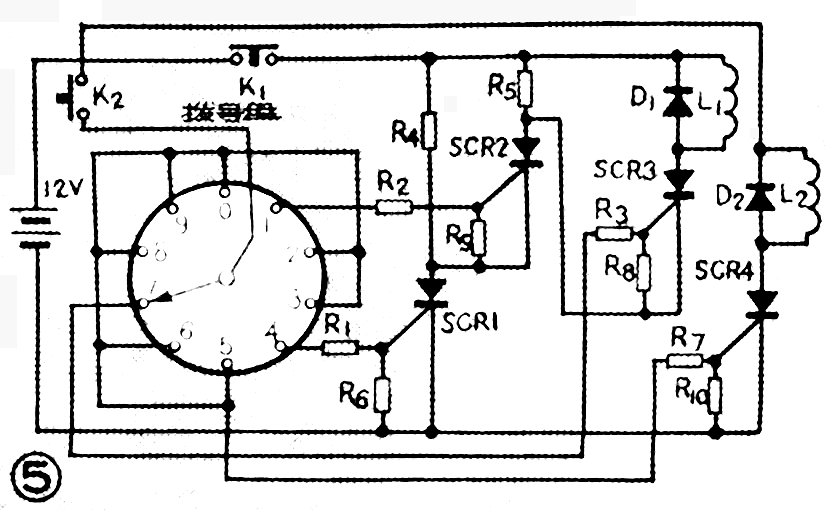

这是一种用拨号的办法开锁的电子装置。该电子装置就像拨号的电话机一样，如号码拨错了，锁就打不开；号码拨对时，锁才能打开。图5电路是一种简单的三位数字锁，只有按照已定的数字编号（图中定为417）拨号，锁才能打开，如果拨错了号码，锁不仅打不开，还自动接通报警电路，发出报警信号。
拨号之前，先按下开关K\(_{1}\)，使三只可控硅瞬间与电源脱离，全部处于关断状态。再按下开关K2，使电源与控制盘接通，然后再开始拨号。先拨4，这时电源通过R\(_{1}\)加到可控硅SCR1的控制极，SCR\(_{1}\)导通，将SCR2的阴极接到电源的负极。再拨到1，电源通过R\(_{2}\)加到SCR2的控制极，使其导通，将SCR\(_{3}\)的阴极接到电源的负极。再拨7，SCR3导通，接通开锁的电磁铁线圈L\(_{1}\)的供电电路，带动执行机构，将锁打开。若拨号时没按417的顺序，虽然有电压加在可控硅的控制极上，但因它们的阴极没接到电源上，可控硅仍无法导通。若拨到0、2、3、5、6、8、9号中的任何一个，可控硅SCR4立即导通，接通报警器控制线圈L2电源，报警器发出报警信号。（图中K\(_{2}\)上接点应接电源）
图中电阻用1K、1／4W的，可控硅可用3DT4K—类的小功率可控硅。（张天逊）
