袖珍计算器,顾名思义是用于数学运算的,但还可以扩大其功能,为生产、生活服务。下面以SHARP—EL210型计算器为例,介绍几种扩展功能,供爱好者参考。

当用这种计算器进行1的累加运算时,操作步骤为先按“ 1”键,再按“+”键,最后按“=”键,则显示屏上出现2,若再按“=”键,则屏上出现3,只要连续按动“=”键N次,屏上显示的数就为N+1。这就给我们一个启发,如果在生产中每加工一个产品,就自动地去触动一次“=”键,那么这台计算器就可以完成计数功能,只要把显示数减1就成为产品数了。

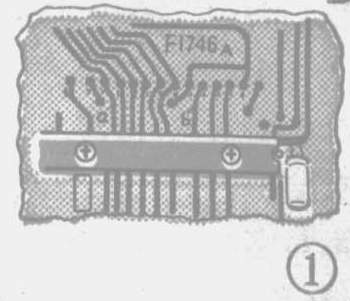

改动时,先打开计算器的后盖,由电路上找到“=”键的两触点见图1中的a、b两点,然后用两根细软导线分别焊在a、b点上,两导线作为“=”键的引出线引出机外,或在计算器上加装小插孔备用。然后再配以适当的装置就可以使计算器完成计数、里程表、流量计、风速表等功能。

图1
图1 🔍原图 (350×301)

1、装在自行车上的里程表

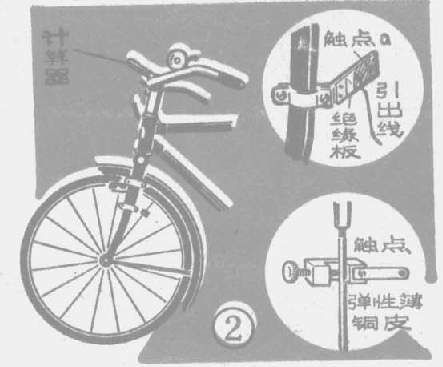

以28英寸的自行车为例,测量其车轮半径R=36cm,那么车轮的周长L=2πR=2×3.14×36≈2.216(米),即车轮转动一周行驶2.261米。如图2所示,在自行车前叉上固定一块接触片(用敷铜板作的),上面焊一触点,通过引线接到计算器的a触点,在自行车的辐条上固定一条有弹性的薄铜片,由于这个薄铜片通过辐条与自行车的金属部分都是连通的,所以可以把计算器b触点的引线就近或方便地接到自行车合适的金属部位上。当自行车运行时,条上的弹性铜片与前叉上的触点相接触,自行车转一周,两个触点就接触一次,相当于按一次计算器上的“=”键,进行累加计数。

图2
图2 🔍原图 (443×367)

使用时,开启计算器,先按下数字2.261相对应的键,再按“+”键,屏上显示的是2.261。这时骑上自行车开始行驶,计算器也开始计数,当行驶完以后,记下屏上的数字(这个数一般都》2.261,所以不必减去2.261了),就知道你行驶多少距离了,计算器就有了里程表的功能。

2、测量电视的转速

在电机的转轴上装上接触片,连好线后,按动计算器上“1”键、“+”键后,开动电机并同时计时,当计时到1分钟时,计算器屏上显示的数字即为电机每分钟的转速,这时计算器就成了转速表了。

3、产品光电计数器

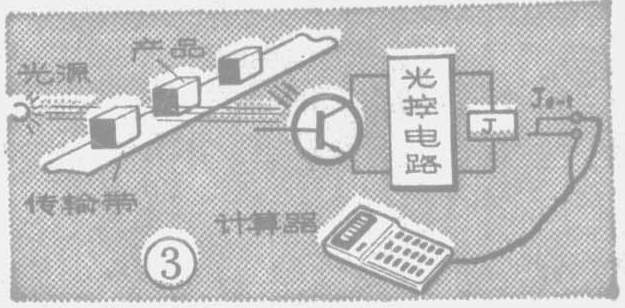

先安装一台光电控制电路,然后按图3接好线,继电器的触点与计算器“=”的a、b触点相连,按“1”键、“+”键后接入电路。当传输带上的产品挡住光源一次,光控电路中的继电器吸动一次,计算器计数一次,最后将屏上显示的数字减1,就得到产品数了。计算器成了计数器。

图3
图3 🔍原图 (625×308)

4、风速表

在风杯的一臂上装一接触片,测量风杯半球心到转轴轴线的半径为R,则风杯旋转一周的周长l=2πR,将l数输入到计算器。然后按动“+”键,并让风杯转动,同时计时,到一分钟时屏上显示数就为风速。如欲知每秒多少米,再按“÷”键、“6”、“0”键即可。(唐宗理)
