一般的高频信号发生器是用来输出一定频率的信号，供调测检修收音机用，信号发生器是不能用于测频率的。如果给信号发生器加上本文介绍的这种附加装置，信号发生器就可以当作频率计用，其测频范围和测频精度均由信号发生器本身而定。我们使用的是普通的高频信号发生器XFG－7型，其输出载波范围为100KHz～30MHz，频率刻度误差±1％，这对一般测频已能满足要求。
我们知道，将两个不同频率的信号f\(_{1}\)、 f2（设f\(_{1}\)＞f2 ）同时加到混频电路中，输出的除了有f\(_{1}\)、f2两个频率的信号外，还有新产生的频率为f\(_{1}\)＋f2 、f\(_{1}\)-f2两个频率的信号。如果我们用滤波器滤除f\(_{1}\)、f2、f\(_{1}\)＋f2三种频率信号，剩下的就是（f\(_{1}\)－f2 ）差频频率信号。当f\(_{1}\)与f2接近时，差频频率可能在音频范围内，这时若用低频放大器将此信号放大并由喇叭输出，我们便能听到音频信号。当f\(_{1}\)=f2时，差频频率为零，这时喇叭无声。本文介绍的附加装置就是基于上述原理来进行测频的。

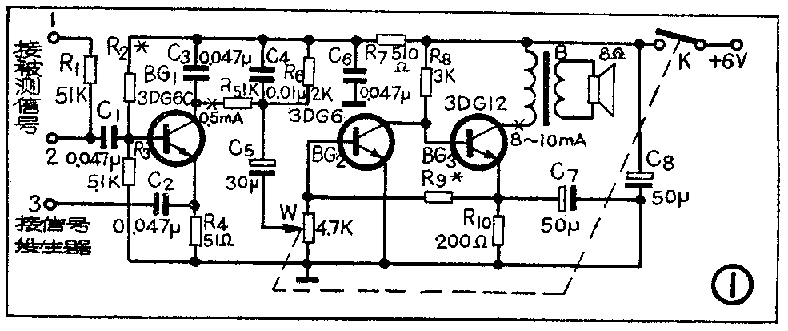

附加装置的电路见图1，它是由混频器和低频放大器两部分组成的。BG\(_{1}\)等组成混频器，目的是将信号发生器输出的信号与被测信号混频，并取出它们的差频信号。这个电路是利用三极管的基极与发射极之间的非线性来完成混频的。被测信号加到BG1的基极，信号发生器输出的信号加到BG\(_{1}\)的发射极，混频后的信号则由集电极输出。C3、R\(_{5}\)、C4组成高频滤波器，将原输入的两个信号和它们的和频成分滤去，剩下差频信号经C\(_{5}\)送入低频放大器放大。为了能适合各种测频需要，在BG1的基极设置了两个输入端，“1”是高阻抗输入端；“2”是低阻抗输入端。BG\(_{2}\)、BG3组成一个直接耦合低频放大器。

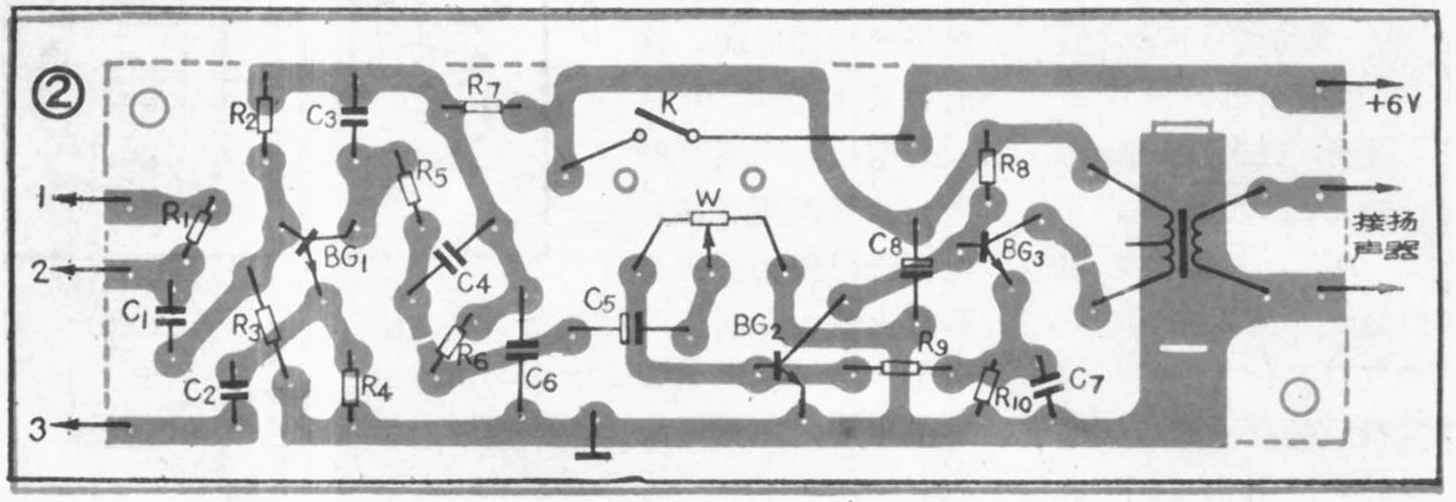

附加装置的印制电路板见图 2（1:1） BG\(_{1}\)应选用截止频率fT＞200MHz的晶体管，C\(_{1}\)、C2最好用瓷介高频电容。B用半导体收音机的输出变压器，中间抽头空着不用。整个装置连电池可装入一个木盒内。各输入端“1”、“2”、“3”及“地”线分别接到装在绝缘板上的小接线柱上，并将绝缘板固定在机壳上即可。
使用时，先打开信号发生器的电源开关，预热一段时间（15分钟以上）后，将信号发生器的电缆接到这个装置的3端，并将地线互相连好。把信号发生器输出的电压调在100mV～200mV，调制选择开关放在等幅位置上。这时打开附加装置的电源开关，将音量调至最大，再将“1”端或“2”端接上导线引入被测信号，如果被测信号较强也可不接地线。接着就调节信号发生器的频率粗调旋钮，待喇叭有声后，将音量调至适当，再细调频率，当信号发生器的输出信号频率与被测信号频率接近时，喇叭里的声音也将由尖变粗，直至声音最小（或无声），这时信号发生器频率度盘上所指的数字就是被测信号的频率。
这种外差式测频方法宜测量100KHz以上的信号。

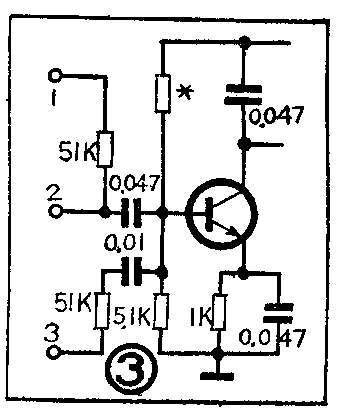

如果嫌这个装置的灵敏度不够高，也可将BG\(_{1}\)改接成图3接法。（王尧民）
