开关式稳压电源是一种比较新的晶体管稳压电源。由于这种稳压电源具有调整范围宽、滤波容易、可省去电源变压器，效率高等优点，因而得到了广泛的应用。本文以日立CTP—216D彩色电视机的开关式稳压电源为例，介绍一下开关式稳压电源的基本工作原理及常见故障的检修方法。
电路原理简介

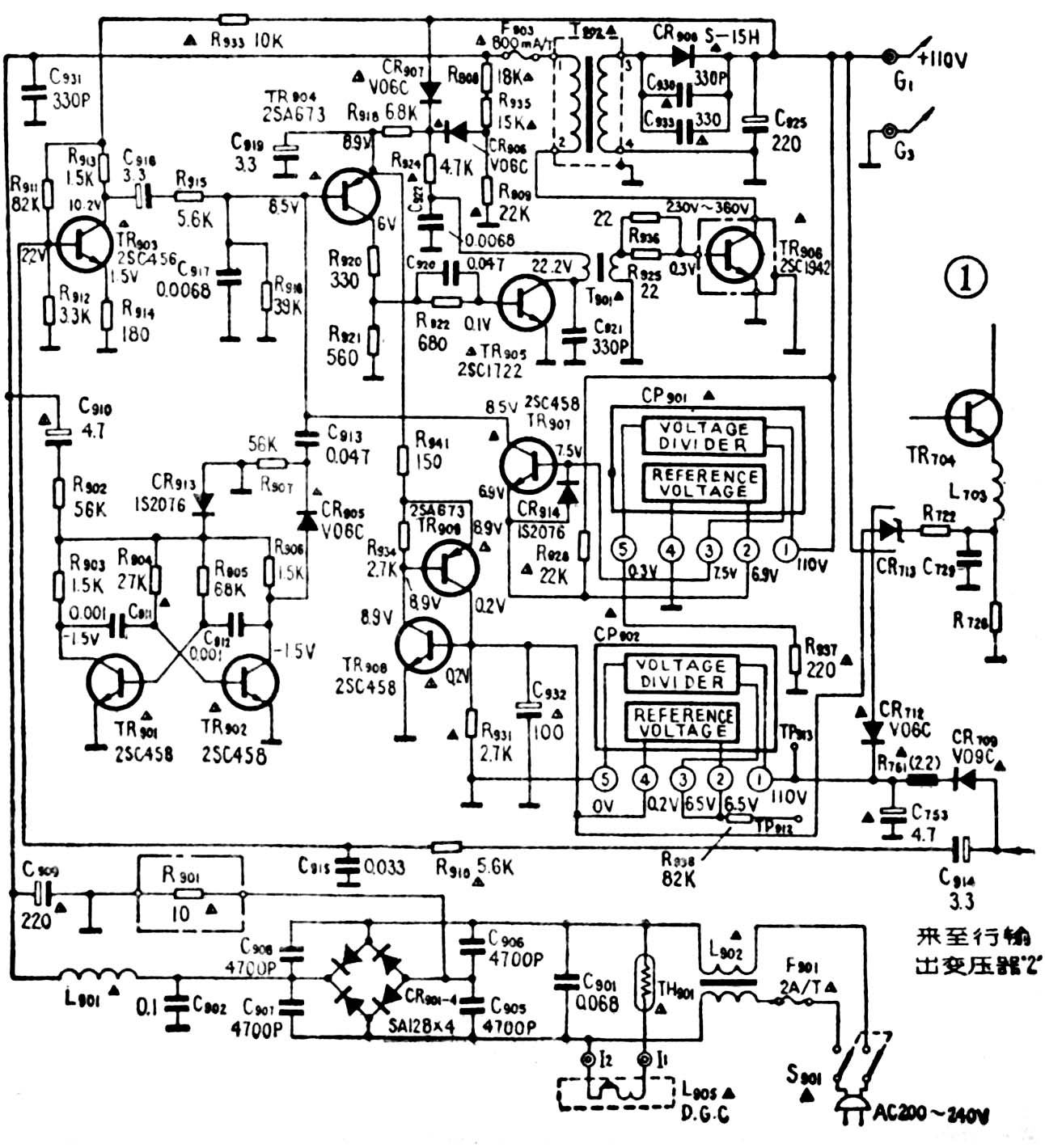

图1是该机开关式稳压电源的原理电路。
1．工作过程
当电源开关接通后，220伏交流市电经桥式整流器CR901～ 4整流，并经L901及C909滤波，变为约（＋300伏）的非稳定的直流电压，通过保险丝F903及开关变压器T902初级，加到开关管TR906集电极。由于TR906在行频开关状态下工作，所以在T902的初级可得到行频矩形脉冲电压。此电压经过变压器T902，并经 CR908整流和 C925滤波，在G1端得到+110伏的直流电压，然后送到行、场扫描电路等，使之工作。

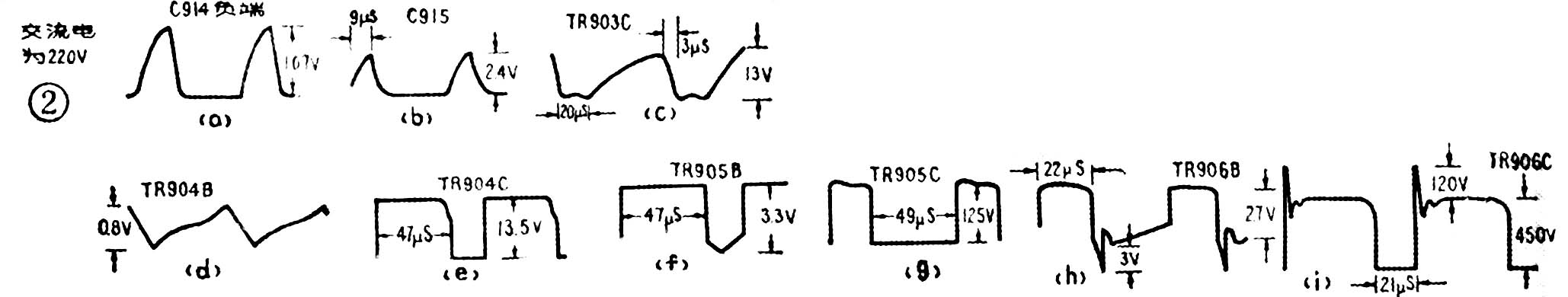

行频开关脉冲电压，如图2（a）所示，是由行输出变压器的“2”端引出的。此脉冲电压经C914耦合并经R910、C915积分后变为行频锯齿波电压，如图2（b）所示。然后送到脉冲整形管TR903基极。行频锯齿波电压再经TR903放大、倒相，如图2（c）所示，再通过C916耦合到脉冲调宽管 TR904的基极，如图2（d）所示。所以TR904也工作在行频开关状态。
G1获得的+110伏直流电压同时也加到厚膜组件CP901的①端，它的主要功能是析出误差电压，并由③端送到误差放大管TR907基极，进行放大，然后送到脉冲调宽管TR904的基极，以控制该管导通与截止的时间。TR904集电极输出的行频矩形脉冲电压，如图2（e）所示。该电压送到推动级TR905放大、倒相后，如图2（f）、（g）所示，再经变压器送到行频开关管TR906的基极，如图2（h）所示，作为行频开关信号，控制其导通与截止的时间。T901主要是用来进行阻抗匹配的。
2．稳压过程

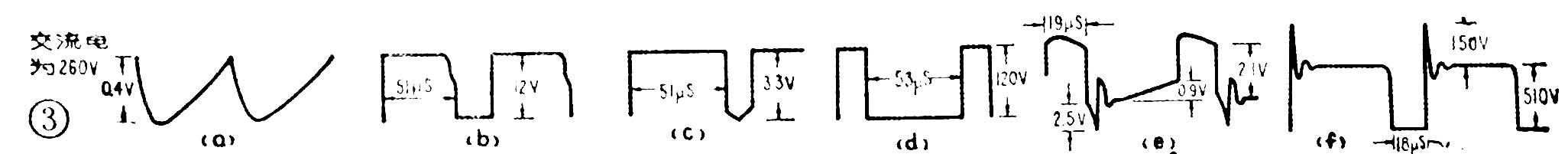

当由于某种原因使+110伏直流电压升高时，TR907基极上的取样电压也升高。于是，TR907的电流增大，使集电极电位（即TR904基极电位）下降。由TR904是PNP型晶体管，又因发射极上接有大电容C919，其电位基本保持不变。所以，TR904基极电位下降后，使其集电极电流增大，从而使集电极上的行频矩形脉冲的宽度由图2（e）所示的47μs，展宽为图3（b）所示的51μs。此脉冲再经推动级TR905放大、倒相后，使TR906基极上的行频脉冲的宽度由图2（h）所示的22μs，变窄为图3（e）所示的19μs。结果使TR906的电流变小，使T902输出的能量减小。于是G\(_{1}\)处的电压就降低，直至降到+110伏为止。

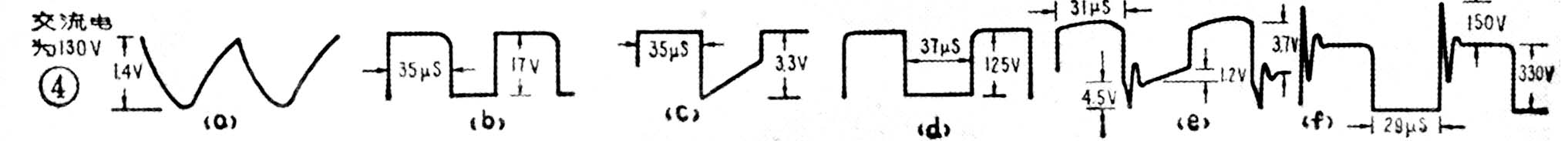

同样的道理，当由于某种原因使G\(_{1}\)处的直流电压降低时，经过上述稳压过程，可使其达到正常值，这时各点的电压波形变化如图4所示。
3.启动原理
在电视机刚开启时，由于行扫描电路尚未工作，所以没有行逆程脉冲。此时电路的启动是由TR901、TR902组成的自激多谐振荡器来完成的。当电源开关合上后，桥式整流器即有直流电压输出，这个直流电压对电容C910充电，从而在C910、R902及多谐振荡器支路上建立起充电电流，使多谐振荡器起振。于是，输出一个短形脉冲电压。此脉冲电压经CR905及C913加至脉冲调宽管TR904的基极，再经过推动级送至行频开关级，从而使电源启动。开关管工作后，G1端就有正电压输出，行扫描电路就可工作了。这时就完全由行逆程脉冲电压代替开关信号。
只要C910、R902的数值选得合适，就能很快使充电电流降至零，从而使多谐振荡器停振。但是，为了防止多谐振荡器输出的脉冲信号与行逆程脉冲同时输入TR904的时间过长，采用了由R907、C913组成的时间常数电路。当C913充电电流达到某一数值时，R907两端将有一定的正向压降使 CR905截止，此时加到TR904基极的开关信号，就只有行逆程脉冲了。
在电源启动的瞬间，TR904、TR905的工作电压，是由桥式整流器输出的不稳定的直流电压，经CR906供给的。当开关电源有稳定的+110伏电压时，TR904、 TR905的工作电压就由+110伏通过CR907供给。CR906因负极加有正电压而截止。
4．过压、过流保护
过压、过流保护电路是由厚膜组件CP902和晶体管 TR908、TR909等组成。来自行输出变压器“ 2”端的行逆程脉冲、经 CR709整流后加至 CP902的①端。此电压在 CP902中，经分压器分压后再与基准电压进行比较，然后由④端送到TR908的基极。TR908与TR909系可控硅式接法，一旦 TR908导通后，TR909总是保持导通状态。
当显象管高压超过一定数值时，行逆程脉冲将升高，CP902就输出一个正电压，使TR908、TR909饱和导通。于是TR904的发射极接近地电位而处于截止状态，这就使整个电路停止工作，起到了过压保护作用。当电路出现过流现象时，流过行输出管的电流必然增大，因此发射极串联电阻R726上的压降也必然增大。又因为R726与TR908的基极间接有稳压二极管CR713，它两端的电压保持恒定。所以当 R726上的压降增大后，使TR908基极电位升高，TR908、TR909很快饱和导通，从而使TR904的发射极接近地电位而截止，于是整个电路停止工作，起到了过流保护作用。电视机正常后，保护电路就停止工作。
故障检修
开关式稳压电源不仅电路复杂，而且还与行、场扫描等电路相关联。因此，不论是电源本身，还是其它有关电路出故障，均会使开关电源工作异常。下面介绍一下，由于G1端电压不正常，造成电视机无光栅、无伴音故障的检修方法。
1．G1端无直流电压输出
当电视机开启后，测量G1端，如果没有+110伏电压，同时面板上的节目指示灯也不亮，首先应检查开关管TR906集电极，看有无230～360伏的非稳定直流电压。
若TR906集电极无电压，说明故障发生在从电源开关到TR906集电极的通路中。这时应检查保险丝F901和F903，看有无损坏。如果保险丝被烧断，更换新的后，开机后仍然烧保险丝，说明电路有故障。烧断F901，常见的故障是整流二极管CR901～4有一个或几个击穿短路；烧断F903，常见的故障是TR906或CR908被击穿或变压器T902内部有短路。如果F901、F903均无损坏，造成TR906集电极无电压的原因，可能是交流220伏电源进线、电源开关、桥式整流器等有开路故障，应进一步查找。
若TR906集电极上有电压，例如为+300伏左右，而G1端无直流电压输出，说明天开关信号加到 TR906基极，此时应先断开电阻R941。当断开R941后，机器恢复正常，说明故障发生在保护电路，常见的故障有TR908或TR909击穿。当断开R941后，故障依然存在，说明故障在多谐振荡器（TR901、TR902）、脉冲调宽级（TR904）、推动级（TR905）及行频开关（TR906）等电路中。为了检查方便，可将电容C910临时短路（人为地将多谐振荡器的工作时间延长，但开机时间不要超过半分钟），然后，分别检查各级的工作电压，正常电压如图1中所注。或者用示波器逐级观察各点的电压波形，正常波形见图2。这样就可很快找到故障部位。常见的有晶体管损坏、管脚或元件虚焊、推动变压器 T901内部断线、 TR906基极限流电阻R925、R936断等。
2.G1端瞬间有直流电压
当电视机开启后，如果测得G1端有+80伏以上的电压，但立即降到零伏。同时，面板上的节目指示灯亮一下即灭。这说明从多谐振荡器至开关输出级的电路，基本上是正常的。故障一般发生在脉冲整形级，行扫描电路，稳压、取样、放大电路，以及保护电路。
可按下列步骤进行检查：
①先将电容C910临时短路，开启电视机（时间不要超过半分钟）。如果测得 G1端电压基本正常，并能出现图象和伴音，说明故障出在脉冲整形级。常见的有TR903损坏、管脚虚焊、电容C914失效等。
②如果短路电容C910后，虽然G1端电压正常，但仍无光栅和伴音，说明故障在行扫描部分，重点检查行输出电路。

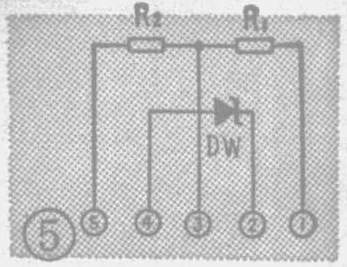

③如果短路电容C910后，G1端的电压仍然是瞬间有，而后立即降为零伏。说明下列电路出故障后，使保护电路动作，切断电源所致。第一，稳压、取样、放大电路有故障，导致G1端电压高于正常值，引起行输出电流增大、显象管高压增高，使保护电路动作，常见的故障有厚膜组件CP901②、④端内的稳压二极管断、TR907断极或管脚焊接不良等。第二，行扫描电路工作异常。例如行振荡频率偏低、行输出级有故障等，引起电流过大；行逆程电容失效，引起行反峰电压过高等。第三，保护电路本身有故障，造成误动作。常见的故障有厚膜组件CP902内部损坏等。对于第一种情况，可用测量TR907集电极电压的方法来判断，如果此电压高于正常值，说明是此情况引起的。对于第三种情况，如果查出组件CP902内部有问题后，再焊开电阻R941，若故障消失，出现正常的图象和伴音，说明保护电路有故障。厚膜组件CP901、CP902的内部结构图如图5所示。①、③、⑤端为电阻分压器，②、④端为稳压二极管。正常情况下，①～③端的电阻R\(_{1}\)约为28KΩ，③～⑤端的电阻R2约为2KΩ,稳压管DW的正向电阻约为9KΩ,反向电阻约为200KΩ。如果测得结果与上述数值相差较大，说明厚膜组件已经损坏。对于第二种情况，检修是比较麻烦的，有时需要焊开电阻R\(_{941}\)来寻找故障所在。但必须十分小心，否则，本来是行扫描电路的故障，由于不慎可能损坏电源部分的元件。
注意事项
1．该机底盘带有220伏交流电压，为了防止发生触电事故；在检修时，最好外接隔离电源变压器，以保证安全。
2．在检修过程中，不得将二极管CR908做开路试验。否则，由于开关变压器T902次级的开路，使初级反峰电压增高，有击穿开关管TR906的危险。
3．当电视机修复后，务必将检修过程中短路或焊开的元件恢复。同时，在电视机正常工作时，将TP912和TP913两点短路，做能否切断电源的试验，以考察保护电路是否良好。
4．图1中带有号的元器件，说明这些元器件在规格上要求较严。为保证原机质量，在更换时，要考虑。（崔曙光）
