匈牙利电视机电子管的代换法

匈牙利TA5204、TA5203、TA3212型电视机都采用晶体管与电子管混合式电路。在修理过程中，经常遇到因电子管损坏造成的故障。经过多次试验我们找到了用国产电子管代换匈牙利电子管的方法，现介绍出来，供参考。

大家知道，匈牙利生产的这些电视机，都采用六只电子管，由220伏交流电经半波整流、电阻降压后采取灯丝串联方式供电。每只电子管的灯丝电压各不相同，但灯丝电流均是0.3A。用国产电子管代换时，首先碰到的问题是：虽然电子管的性能相近，但由于国产电子管的灯丝电压一般为6.3V，而灯丝电流又各不相同。所以要实现代换必需解决灯丝供电问题。

我们采用电容器点燃灯丝的办法，解决了这个问题。电容器用于灯丝供电电路时，电容器的数值与灯丝电流的关系是（仅对交流220V、50Hz电源适用）：C≈15I\(_{f}\)。式中C代表电容器的数值，单位是微法；If为灯丝电流，单位是安培；15为经验常数。采用电容器点燃灯丝时，可以不考虑灯丝电压，仅考虑灯丝电流即可。由于国产各种电子管的灯丝电流各不相同，因此采用的电容数值也应不同。用国产电子管代换匈牙利电视机电子管时，需要配接的电容器的近似值，加附表所示。

由于标称容量的电容器不容易搞到，我们采用了容量相近似的日光灯电容器。实践证明，效果较好。

下面以匈牙利AA5204型电视机的灯丝供电电路为例（见图1），介绍几种电子管损坏后，电路的改接方法。

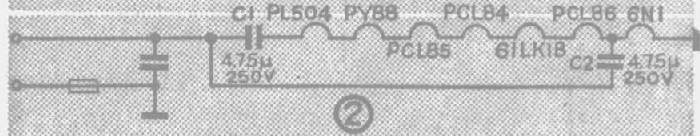

（1）当ECC82损坏时，可用 6N1代用，电路的改动见图2。将原机中的R414、D404、C413、C414都拆掉不用，接上两只4.75μ，耐压250V的电容C\(_{1}\)、C2即可。

（2）当ECC82、PCL85损坏时，可用6N1、6F3代用，电路改动见图3。

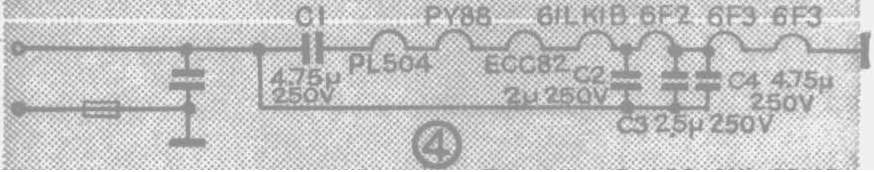

（3）当PCL84、PCL85、PCL86损坏时，可用6F2、6F3、6F3代用，电路改动见图4。

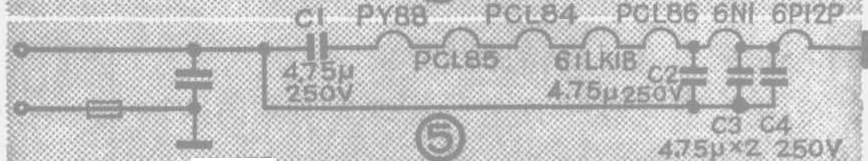

（4）当PL504、ECC82损坏时，可用 6P12P、 6N1代用，电路改动见图5。

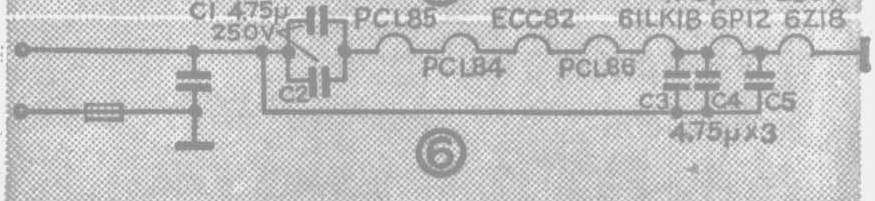

（5）当PL504、PY88损坏时，可用 6P12P、6Z18代用，电路改动见图6。

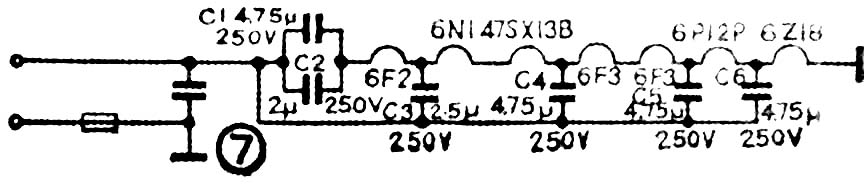

（6）当原机电子管都损坏时，可全部用国产管代用，电路改动见图7。

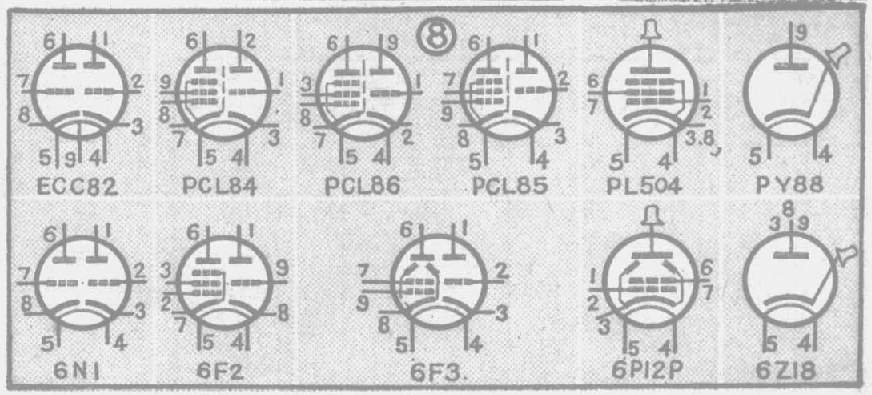

以上仅仅是灯丝供电电路的改动情况，代用时，一定还要注意各代用管和原管的管脚接法，应按照所代用管的管脚，将原管插座的管脚接线作相应的改动。各对应电子管管脚的接线图见图8。

从以上改接的几种电路中，可以看出有下列一些规律：

（1）将R414、C413、D404、C414均拆掉，串接一只相应的电容器。

（2）将要代换的电子管的灯丝改接在靠近接地端处，需要配接电容数值越大的管子的灯丝，越靠近接地端。

（3）所配接的电容数值，为所代换管灯丝电源进线端以前所有电容器的并联值。

为了防止某一只电子管灯丝烧断时，电容器不能放电，在关机修理时遭到电击。应在每只电容器两端并联一只泄放电阻，一般为200K～500K左右，瓦特数不限。

配用的电容器，可固定在显象管下面的机壳上。(信继华)
