我们都希望收看到清晰、无各种干扰而且稳定的电视图象。但是，由于电视信号电波与光波的性质近似，碰到障碍物会被反射，使电视机屏幕上出现重影。而伴随着城市建设的发展，高层楼群、高大铁塔、立体交叉公路、高压输电线路等等高大建筑物的大量涌现，对电视信号传播造成了极大的障碍，甚至使电视机用户无法正常收看。当然，重影产生的原因还有由于天线、馈线和电视机三者之间阻抗不匹配，以及电视机本身的性能不良引起。本文只对由建筑物反射造成的重影，介绍一些常用的消除方法。
改变天线方位
电视机荧光屏上如果出现有重影，其强弱可由直射波（即电视由发射天线发出后直接到达接收天线的电波，也称直接波）的电场强度E\(_{Z}\)和反射波（经反射后到达接收天线的电波）电场强度EF之比来衡量。实验证明：E\(_{Z}\)／EF大于30dB时，重影就不明显了，我们把E\(_{Z}\)／EF=30dB之值称为重影的门限值。为了减弱或消除重影，一方面可以设法增大直射波的场强；另一方面也可以设法消弱反射波的场强，即想办法增加E\(_{Z}\)／EF的比值。
图1表示出某一具有单方向性天线的方向图。其中直射波和反射波的电场强度分别为E\(_{Z}\)和EF，U\(_{Z}\)表示该天线的直射波输出电压，UF为反射波输出电压。由图可见，由于反射波与直射波的到来方向相距较近，所以反射波的电压很大，如果稍稍转动一下天线的方向，使天线的最大接收方向稍稍偏离电视台的方向（此时该天线的方向性图如图中虚线所示），虽然这时天线输出的直射波和反射波电压（图中以U\(_{Z}\)′和UF′表示）都减小了，但直射波减的很少，反射波却减少很多，因而提高了天线的E\(_{Z}\)／EF的比值，减弱了重影。

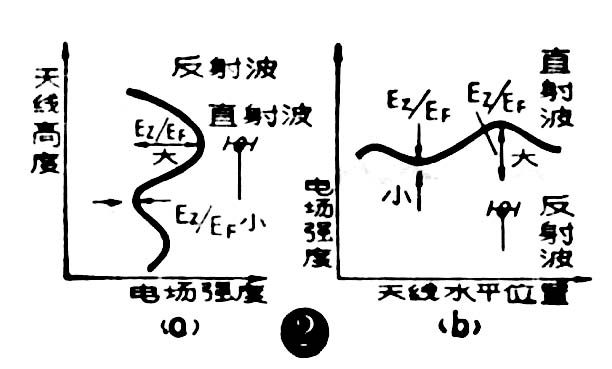

另外，还可以采用移动天线位置，来减弱重影。由于电波在传播过程中不仅有反射，而且因空气中的媒质的不均匀性，还会产生折射等现象。电波经过反射、折射后将产生相位和幅度的变化。又因为反射和折射现象不是单一存在的，所以空间波（直射波、反射波和折射波的统称）场强会发生沿高度和水平位置的不同而变化，而且频率不同，这种变化的情况也不一样，VHF频段变化较小，UHF频段变化较大。图2表示出了电场强度随着天线的高度和水平位置变化的曲线。因此，架设天线时，适当选择天线的架设高度和位置，以便获得较大的E\(_{Z}\)／EF比，提高直射波场强，减弱反射波的场强，也可以减弱图象的重影。
采用强方向性天线

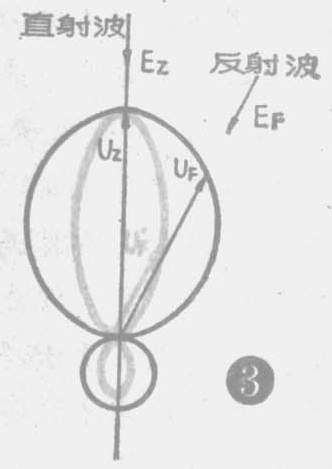

如果只用改变天线方位的办法，不能取得满意效果，可用强方向性天线加以解决。图3示出了两个方向性不同的天线方向图。图中虚线比实线狭窄，说明具有虚线方向图的天线比具有实线方向图的天线方向性更强，若天线放置的方向适当，可以使收到的反射波电压大大减小。

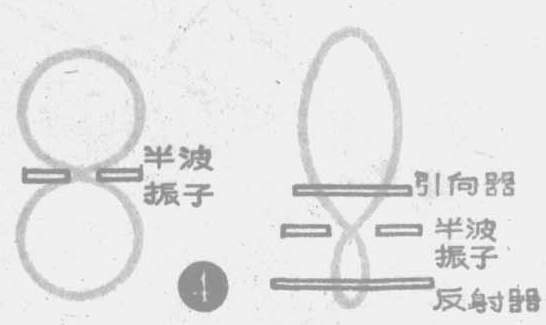

在实用当中，用半波振子天线所接收到的图象质量往往达不到满意的程度，特别是在有重影现象的接收点，无论怎样地转动天线的方向，重影仍然很明显。但这时若换用一付多单元天线（如三单元或五单元的），图象质量会得到改善。从图4中给出的半波振子天线和三单元天线的方向性图可以看出，由于半波振子天线的增益和方向性都不如三单元天线，所以接收效果就不够好。图4还说明，由于三单元天线比半波振子天线只是前面多了一个引向器，后面多了一个反射器，就使天线的增益和方向性得到提高，天线的引向器数目越多，天线增益就越高，方向性越强，接收效果越好。
采用消重影装置

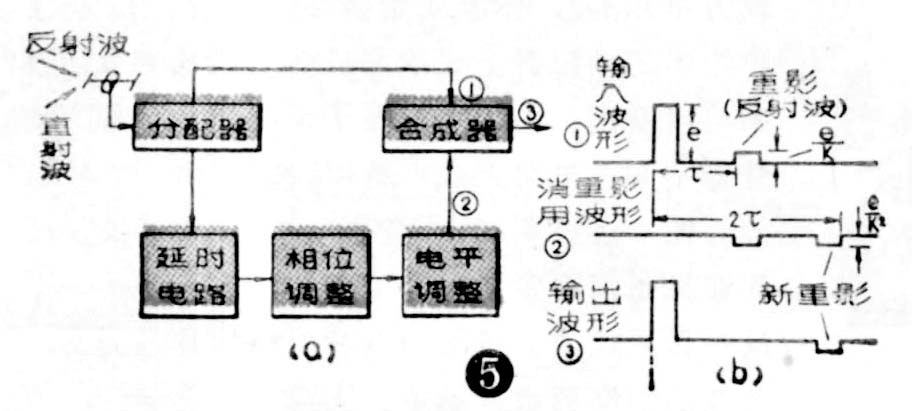

消重影装置由分配器、延时电路、相位和电平调整电路以及合成器组成，其电路方框图如图5（a）所示，其工作过程如下：
由天线接收到的包含有反射波的电视信号①经分配器分成两路：一路直接送到合成器，另一路通过延时时间为τ的延时电路，再经过相位调整电路和电平调整电路，产生一个与反射波信号幅度相同（\(\frac{e}{k}\))，相位相反的信号②也送到合成器，在合成器内与由分配器直接送来的信号相叠加（其叠加情形如图 5（b）波形图），把反射波造成的重影消除。但是，这个装置在产生延时τ、幅度为e;k的消重影用信号外，还产生了延时时间为2τ、幅度为\(\frac{e}{k}\)\(^{2}\)的弱重影信号，因而合成器输出的信号，不能把重影完全消除掉，只是使重影变得不明显了。
消除电视图象重影是一个极为复杂的问题，目前各国都在进行研究。消除重影的方法很多，但归根结底是设法提高直射波信号与反射波信号场强的比值问题。读者可参考本文所谈之原理，结合自己的条件进行实验，以便找到更理想的方法。(阎双跃)
