晶体管收音机检修常识(1)

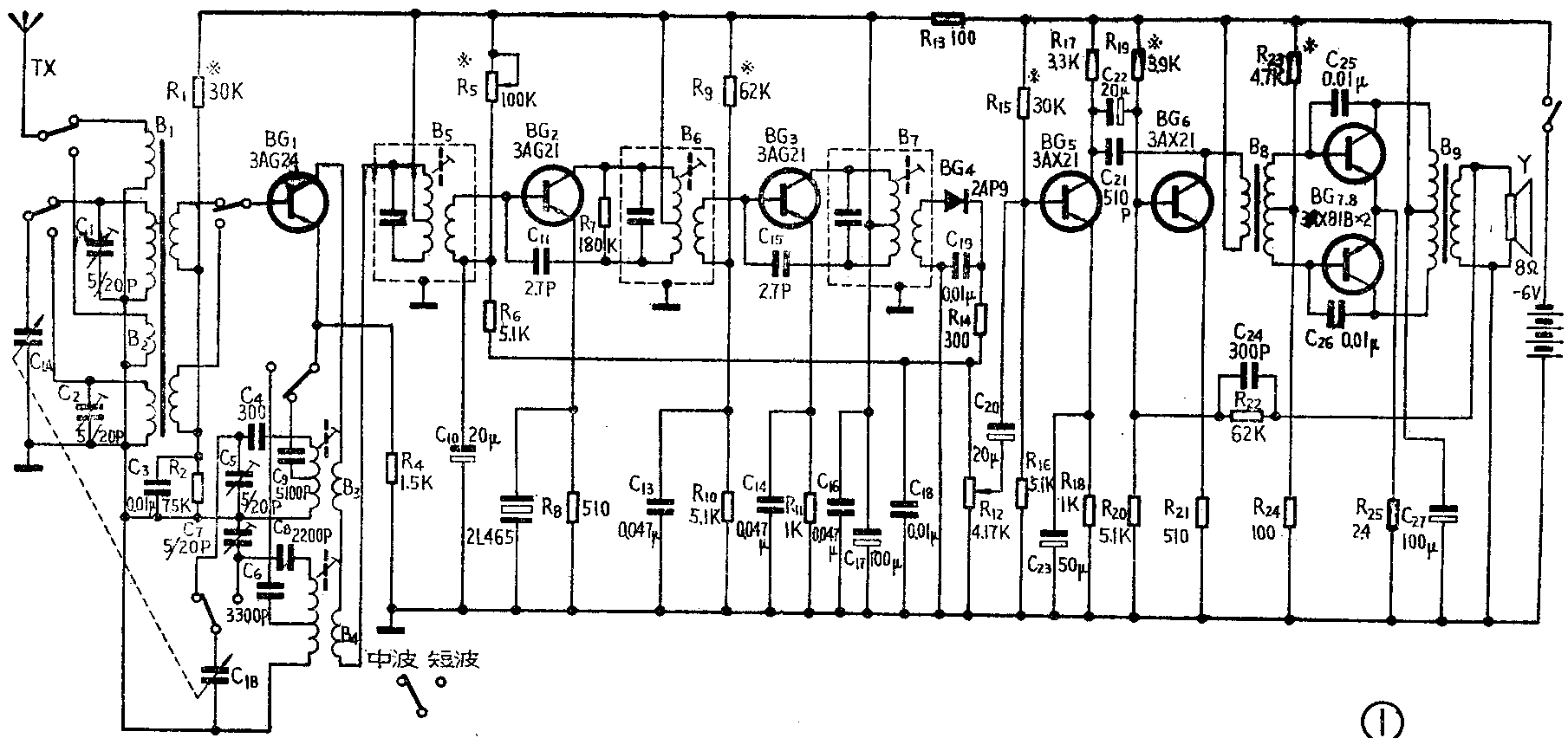

收音机在使用过程中常会出现这样那样的毛病。一些无线电初学者跃跃欲试，希望自己动手修理，但因缺少基础修理知识而遇到困难。目前国产超外差式收音机大都在6管以下，虽然管数不同但电路结构是大同小异的。只要学习一点超外差收音机的基本原理，再掌握一定的修理常识就不致感到困难了。收音机常见的故障有完全无声、有沙沙声但无节目声、灵敏度低、音量小、选择性变差、汽船声、啸叫声、噪声、失真、高频机震等。这里以珠江SB7—2A型晶体管超外差收音机（图1）为例，介绍一下常见故障的检修常识。

打开收音机电源开关，音量电位器调至最大，扬声器中既无节目声也无“沙——”噪声，就是完全无声的现象。

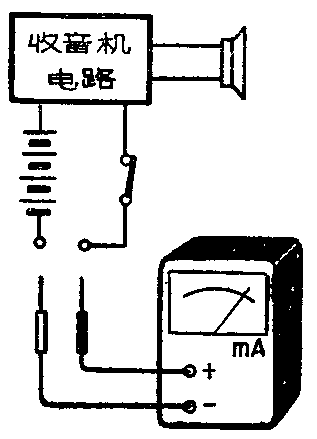

造成收音机无声故障的因素很多，常见故障有以下几种情况：1．完全无声而且把万用表的直流电流档串入电源回路（图2）无读数。这种现象可能是①电池引线断开：①电池夹子接触不良；③电源开关失效或电池接反；④外接电源插座的弹簧片接触不良。2．完全无声且电流电压正常，但“开”、“关”机的瞬间，听不到“咔哒”声。这多半是扬声器音圈断线或耳机插座接触不上。3．收音机静态总电流偏小，这可能有某一级晶体管损坏。4．整机总电流大（50mA以上），多半是电源间有短路处，或滤波电容击穿，或末级管子击穿。对于以上几种故障现象可按如下步骤检修。

1．把电源开关关掉，用万用表直流电压（10V）档测量电池两端电压，一般，电池电压不应低于规定值的70％。如电池两端电压过低，一种可能是电池用旧需要更换新的。第二种可能是由于机内有短路的地方，整机电流大增而使电池电压急骤下降。这种情况需仔细检查，如不找出故障，换上新电池仍旧会电压下降。

2.像图2那样测量整机总电流。开始，万用表置500mA或100mA档，如电流在正常范围内，再换到50mA或10mA档测具体数值。表1给出珠江SB7－2型各级静态电流数值。其他牌号的收音机各相应级的电流与表中所列数值相近，因此表1可做为参考。各级静态电流之和就是该机总静态电流。所测数值大于或小于说明书中的总耗电数值很多都是不正常的。检查电流的另一种方法是测量电源负载。从图1可见输出变压器中心抽头到地相当于电池的负载。如果这个负载阻值在正常范围，则电池供给的电流也必然是正常的。检查时用万用表R×1000或R×100档，正表笔接输出变压器的中心抽头，负表笔接公共地点。测得的阻值一般不应低于1.5～2千欧。如阻值过低就是机内有短路的地方或滤波电容漏电。主要是检查C\(_{18}\)和C27。检查时应烫开电容器的一端用万用表R×1000档，负表笔接电容器正极，正表笔接电容器负极。正常时表针先指示到小阻值一侧，然后慢慢回摆到大阻值一边。如果表针指示到零并停留不动，则说明已经击穿。如回摆的很少则说明电容器已严重漏电。严重漏电的电解电容不能使用，须换新的。3．检查滤波电阻R\(_{B}\)两端电压，它的右端应与电源电压相同；左端应接近电源电压。如这两点对地无电压，则低放级和前级晶体管不工作，表现出无声的故障。

通过以上几步，整机的供电电路是否正常就心中有数了。如果供电电路正常，就按下面步骤逐级检查了。

1.功率放大级的检修：检查时首先应查看输出变压器初级与次级有无短路，如有短路点，则中心抽头没有电压，而且电池发热。然后检查功放管有无击穿内部短路。如是功放管内部短路，则电阻R\(_{25}\)会被烧黑，输出变压器发热，BG7、BG\(_{8}\)极烫。修理时仔细检查R24有无开路；R\(_{23}\)有无短路；C25、C\(_{26}\)有无短路；输入变压器初、次级有无短路，这几种情况均会使末级功率管击穿短路。检查输入变压器初次级短路的方法当然可以拆下来用万用表的电阻挡测量,简便一点也可测量输入变压器B8的次级电压。如果B\(_{8}\)的次级电压接近电源电压则很有可能是B8短路。B\(_{8}\)次级正常电压是0.2伏左右。另外，功放管穿透电流大也容易造成击穿。功放管开路也会造成完全无声的毛病，可以烫开集电极测一下电流，如无电流指示则说明有开路。管内部开路多半在发射极与基极之间发生。烫开基极引线的焊点。用万用表的R×1000档测量，正常的正向电阻在500欧左右，反向电阻在几百千欧以上。如表针不动则说明内部开路。输入变压器B8次级开路也可造成无声。可以将次级引线烫开分别测量两组的电阻值。如是在100欧左右是正常的。输出变压器的初级与外壳短路会使变压器发热，可烫开引线的焊点量中心抽头至两端之间的电阻，正常值应在100欧以下。检查扬声器的方法是将扬声器引线焊点烫开，用R×10档测量，如表针不动说明扬声器音圈有断路。

2．低放级的检修，低放级有毛病也会造成无声。在确认功放级没有故障了以后，可以检查低放级。检查时可用螺丝刀（改锥）碰低放管BG\(_{6}\)的基极，如扬声器有“喀喀”声则说明这一级是好的。如无“喀喀”声，可用万用表直流10伏档测量BG6集电极对地电压，正常值在负5～负5.5伏左右。如BG\(_{6}\)集电极无电压，应检查集电极引线是否开路；B8的引线有无开路。也可将B\(_{8}\)的初级引线焊点烫开测量初级电阻，正常值应在200～500欧范围内。若无阻值指示应考虑内部开路。如阻值为零则是内部短路。如测得的集电极电流较大（如20～30毫安）则应怀疑 BG6内部短路，可将BG\(_{6}\)的各极引线烫开，量一下各极之间的电阻。如阻值为零则肯定内部短路。如发现B8发热应怀疑初级（接集电极的一端）与地短路。BG\(_{5}\)集电极对地电压正常时为负2.5～3伏。如此电压为零应怀疑R17开路或BG\(_{5}\)集电极开路。BG5内部开路、短路也造成无声故障，可以将BG\(_{5}\)烫下来测量基极对发射极和集电极的正反向阻值。如阻值为零说明有内部短路，如阻值无穷大则说明有内部开路。C22如果开路或内部电解液干枯，使得信号不能通过也会造成无声故障。可以烫开一端按前述方法测量一下好坏。（马兰皋）
