问：一台友谊牌JD16—2型晶体管电视机收看时图象不时的翻滚，调节帧频旋钮也不起作用。用电视信号发生器发出竖条信号时，电视机屏幕两边的竖条信号发生扭曲。请问是什么故障引起的？
答：这种故障经常是稳压电源中复合调整管5BG7DDO3B管的c、e级击穿所造成。当此管的c、e级击穿后，稳压电源输出的电压增高，稳压电源的电压纹波系数增大，这个直流电压作用到扫描系统中，就引起电视机图象的翻滚、光栅扭曲。用欧姆表能很明显地检查出5BG7管的损坏情况，换上一只好管子即可。（花维国）
问：为什么有的电视机在一频道能收到二频道的电视节目，在7频道能收到8频道的电视节目？是电视机的选择性不好吗？

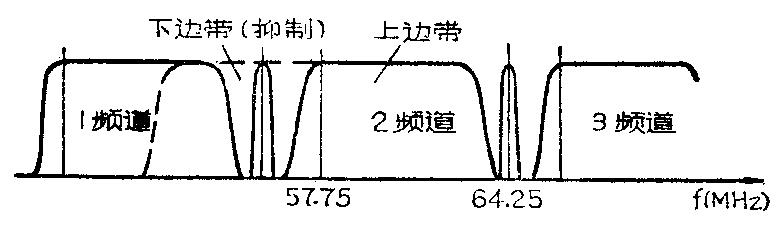

答：这不是电视机本身的问题。我们知道，电视广播是残留边带广播（广播频谱见附图）。对于一个电视台来说，其下边带只许到1.25兆赫，如果超出1.25兆赫的部分抑制得不干净，这部分的电波就会窜入上一濒道，使得电视机频道开关旋到上一频道时，也能收到该台的图象信号，但不会收到该台的伴音信号。这也就是在一个城市里最好不要设置两个相邻频道电视台的原因。（张钮）
问：按上海116型线路自装一台电视机，每次开机后行幅不足，把亮度电位器向亮的方向旋转，发现光栅中间出现一暗圈，并渐渐扩大，当电位器旋至最高位置时，显象管就无光了。这是什么原因引起的？怎样解决？
答：形成这种故障，通常有两种可能性。一是由于高压整流管老化引起的。当亮度电位器旋至最亮时，显象管阴极的射束电流很大，但由于老化了的整流管内阻增大，效率变低，致使第二阳极高压大大降低，光栅变暗。当高压过低时，屏幕就不发光了。可以换一只整流管试试。
第二种可能是显象管栅阴电路不正常造成的。116型电视机的栅极、阴极电压都取自视放级，亮度是通过变化栅压来实现的。正常时阴极电压为170伏，栅压最高在140伏左右，当R\(_{13}\)（51K）阻值过小，使栅压接近阴极电压时，也会发生显象管射束电流过大，导致第二阳极高压降低的现象。此时高压整流管充满紫光，高压几乎消失，显象管就无光了。遇到这种情况要仔细检查视放级和显象管栅阴电路。（孙民庆）
问：自制一台31厘米晶体管电视机，扫描线不平直，呈波浪形，经调换偏转线圈和行输的变压器均无效，怎么办？
答：这种故障是由于场扼流圈太靠近显象管和偏转线圈，使偏转磁场产生周期弯曲失真而产生的。当场扼流圈铁心质量差、漏感大时，扫描线弯曲尤其明显。一般自制电视机者往往忽视元器件的排列。如果选用质量较好的场扼流圈，并适当离开显象管及偏转线圈，这个故障即可解决。 （王德沅）
问：我的一台星火牌71—9型电视机，最近发现光栅左边亮、右边暗，当逐渐开大亮度旋钮时，光栅从左到右逐渐变亮，当亮度旋扭逐渐开小时，光栅从右到左逐渐变暗。此外，光栅左半边线性好，右半边线性差，调节聚焦旋钮不起作用，原因何在？

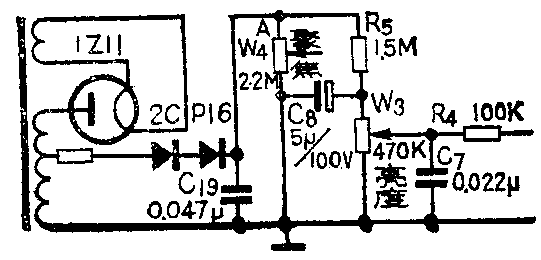

答：星火牌71—9型电视机的“亮度”与“聚焦”控制电压均取自于行扫描逆程电压（见图）。行扫描逆程电压经整流滤波后获得直流电压，供给亮度电压与聚焦电压。如果整流滤波不好时，输出的亮度、聚焦电压就不是直流电压而是锯齿波电压，电视机就会出现上述故障。这时用万用表测A点电压只有300V（正常情况下为400V），可以判断为滤波电容C\(_{19}\)（0.047μF／400V）容量变小，只要换一只好的，故障便可排除。（秦臻）
问：我买了一只台湾省出的“A31—320W”显象管，使用时发现开机时灯丝很亮，过一两秒钟才恢复正常，这是什么原因？有何解决办法？

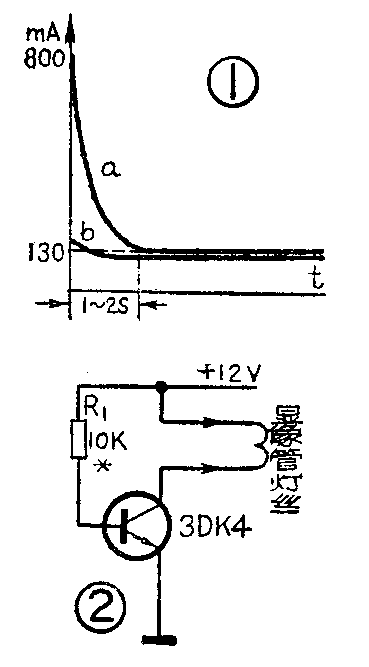

答：这种显象管的正常灯丝电流为130mA左右，而灯丝的冷电阻只有15Ω左右，在开机的瞬间，灯丝电流高达800mA。随灯丝温度升高，灯丝阻值变大，过一、两秒钟后，灯丝电流达正常值（如图①曲线a所示）。对于这种显象管，用通常12V电源直接供电，是不很安全的。最好在灯丝供电电路中串入一个恒流源电路（如图②所示）。采用此电路，开机瞬间，把灯丝电流限为150mA左右，稳定后为125mA左右（如图①曲线b所示）。即加在灯丝上的电压值，开机瞬间为2V左右，随灯丝温度升高，阻值变大，逐渐稳定在11.7V左右。这样可以保护灯丝，延长显象管的寿命。图②中的偏流电阻R\(_{1}\)，可根据晶体管的特性，通过实验选择其阻值，一般在8～10K左右。
上述恒流电路，会使灯丝加热变慢，影响显象管的快启动性。所以在调试时，可将偏流电阻R\(_{1}\)减小，使开机瞬间灯丝启动电流达300mA左右，随着灯丝阻值升高，3DK4处于饱和导通状态，灯丝电流稳定在125mA左右。就是说使灯丝供电从开机到稳定，基本上处于“恒功率”状态。这时观察灯丝点亮情况，既不是开机时灯丝过亮，也不是灯丝缓缓点亮，而是一开机就迅速稳定在正常亮度。这样，显象管启动亮度不受影响。（赵升山）
问：复制盒式磁带节目时，通常需要两架录音机对录，现在有没有只用一架录音机就能够复制盒式磁带节目的机器？如果有，请问是什么牌号的？
答：有一类双带盒仓的立体声盒式收、录两用机可以自行复制磁带节目。目前，我国市场可见到的有台湾省产的神笛牌立体声收录两用机（TWIN STEREO RADIO CASSETTE DECK）。这种手提式录音机具有两只带盒仓，可以轮流放音，并能把第二带盒仓（TAPE2）里磁带上的节目转录到第一带仓（TAPE1）的磁带上。另外，日本声宝（也称夏普）SHARP 公司出品的GF－555X型和GF－808X型两种立体声收音／盒式录音两用机也具有两个带盒仓。当第一个带仓里磁带节目播放完毕可自动开始第二带仓里磁带上的节目。二者可以交替播放，任一带仓里的磁带上的节目都可转录到另一带仓的磁带上。（吴大伟）
问：新买了一台有调频波段的收录两用机，为什么收不到电视伴音节目？有时收到了，失真却很大，或慢慢地又收不到了，请问是何缘故？
答：一般收录机调频波段的频率范围为88～108兆赫，而电视伴音调频广播的频率只有5频道为91.75兆赫，落在调频收音机可接收的频率范围之内。因此，在电视台用5频道播送节目的地区，调频收音机能收听电视伴音。当然，离电视台距离过远，收听效果就很差（噪声大）甚或收不到，这是正常现象。
另外，有时调频收音机也能收到其他频道的电视节目，但音质很差，或出现时有时无的现象。这是由于如下原因造成的。大家知道，收音机本振信号的波形不可能是理想正弦波，除了基波成分外，还有二次、三次等谐波成分。例如，本振频率比接收信号频率高10.7兆赫的超外差式电路，它的二次谐波频率范围为（88＋10.7～108＋10.7）×2＝197.4～237.4MHz；而本振频率比接收频率低10.7兆赫的内差式则为（88-10.7～108－10.7）×2=154.6～194.6兆赫，其中的某些本振谐波成分便会与电视的8、7、6频道的伴音广播（频率分别为190.75、182.75、174.75兆赫）信号差出10.7兆赫的中频信号，被收音机收到。这种收到收音机频率范围以外信号的现象称为假响应。因为，这时收音机输入电路并不调谐在这些频率附近，同时本振二次谐波成分又较弱；所以接收质量多很差。这种接收不属于收音机正常工作状态。（上官沁）
问：春雷3T4型半导体收音机中使用的2DS1是哪类管子？能否用2AP型二极管代替？
答：该机使用的2DS1是硅材料制作的，利用其PN结正向特性稳压。2DS1正向导通时结电压为0.65～0.72V。2AP型二极管是锗材料制作的，其正向结压降为0.15V左右，因此不能相互代用。2DS1可以用市售的2CB1、2CD1等型号代替。也可以用硅材料小功率三极管，例如3DG、3CG等的发射极一基极PN结代替。（李传钟）
问：本刊今年第7期讲到了RC型音调控制电路的设计方法，有参考价值。请问如何选用音调控制电位器？

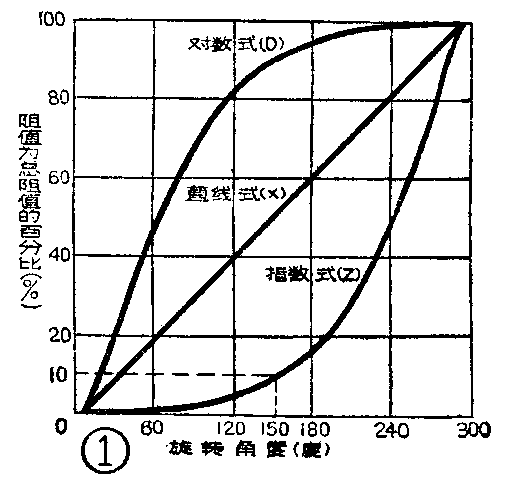

答：电位器的阻值随旋柄转动角度而变化，其变化规律有多种类型，常见的有指数式、直线式、对数式等，它们分别用“Z”、“X”、“D”个字母表示。其阻值变化规律如图1。

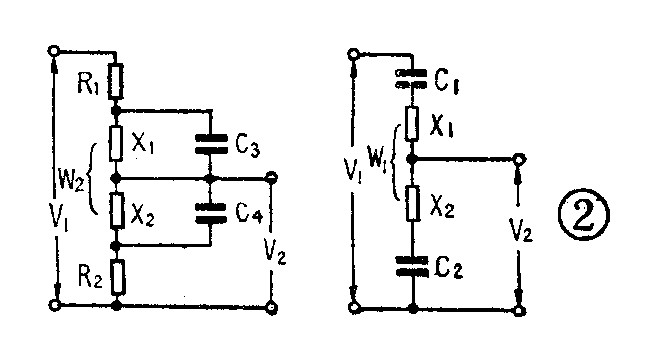

如何选用音调控制电位器呢？一般说来，我们希望电位器的旋柄置于机械中心位置时，能得到平坦的频率特性。如图2所示，设处于平坦特性时电位器两边的阻值为X\(_{1}\)、X2，则通过分析可以知道，只有当\(\frac{X}{_{2}}\)X1+X\(_{2}\)=R2;R\(_{1}\)+R2时，才能在机械中心位置得到平坦特性。例如，某RC衰减电路的\(\frac{R}{_{2}}\)R1+R\(_{2}\)=1;10，由图1可知，在电位器旋柄置于中心位置（旋转角度150度）时，X2X\(_{1}\)+X2接近于1;10的电位器为指数式电位器（或用对数式），而不能用直线式电位器。一般电位器在外壳上均标有“Z”、“X”、“D”字样，读者在选用时注意就行了。 （郭维芹）
