调压、定时……多用电路

🏠 首页 《无线电》杂志 1981年 🔗 第8期 🔗 第33页 分类:家电与维修 🔗 兰传青 🔗

本文介绍一种调压、定时多用电路,按附图电路注明的元器件数值,在调压档可提供给交流负载或直流负载0—200V的交流或直流电压;在曝光档,可用作洗印相片的自动曝光定时器,控制曝光时间在1分钟左右;在定时档,可作间歇控时器或闪光自动控制器等。

图1
图1 🔍原图 (942×451)

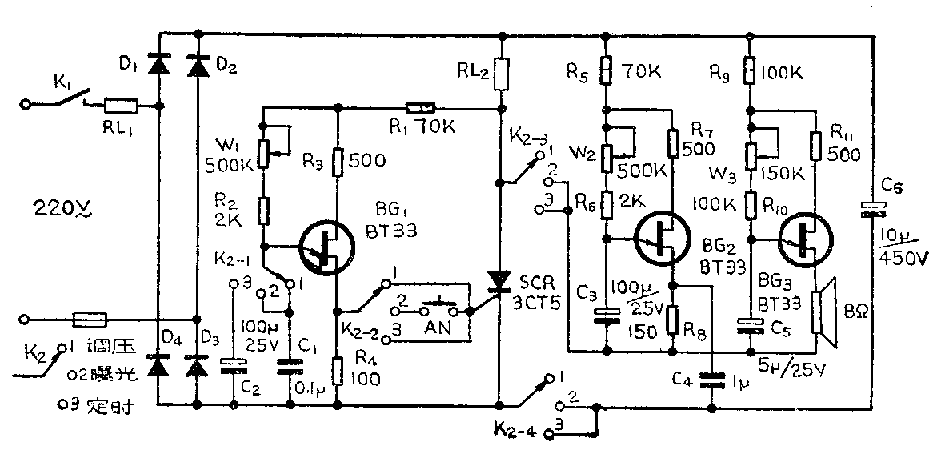

图中BG\(_{1}\)、R1~R\(_{4}\)、C1、C\(_{2}\)、W1组成可控硅SCR的同步触发(K\(_{2—1}\)接C1)或延时触发(K\(_{2-1}\)接C2)电路。BG\(_{2}\)、R5~R\(_{8}\)、C3、C\(_{4}\)、C6、W\(_{2}\)组成可控硅SCR的定时关断电路。BG3、R\(_{9}\)~R11、C\(_{5}\)、W3和扬声器组成秒信号发声电路。用四刀三掷开关K\(_{2}\)控制全机的调压、曝光、定时三种工作状态。电路的工作情况简介如下:(1)当K2置于调压档时,K\(_{2-1}\)接C1,K\(_{2-2}\)接SCR控制极,K2-3K\(_{2}\)-4均开路,负载可接在RL1处或RL\(_{2}\)处(只能接在一处,另一处必须短路),若接在RL1处,工作时可得到交流电压,若接在RL\(_{2}\)处得到的是直流工作电压。(2)当K2置于曝光档时,负载必须接在RL\(_{2}\)处,RL1处短接。K\(_{2-1}\)仍接C1、K\(_{2-2}\)通过按钮开关AN再与SCR控制极连接。K2-3、K\(_{2}\)-4处于通路。合上开关K1,再按下AN,触发脉冲立刻使SCR导通,由于电容C\(_{6}\)的作用而使SCR不再关断,RL2两端得到近似于电网电压的直流电压。在此同时BG\(_{2}\)、BG3开始工作,当电容C\(_{3}\)上的电压达到BG2的峰点电压时,C\(_{3}\)便通过BG2的发射结向R\(_{8}\)放电,由此产生的脉冲通过C4送往SCR阳极使其关断。再按AN则重复上述过程。调节W\(_{2}\)便可控制C3充电至BG\(_{2}\)峰点电压的时间,也就是控制了关断脉冲发出的时间。每当SCR导通时,BG3系统使扬声器发出嗒嗒声(每秒两次)以作为时间计数之用。(3)当K\(_{2}\)置于定时档时,负载仍接RL2处,K\(_{2-1}\)接C2,K\(_{2-2}\)接SCR控制极,K2-3、K\(_{2}\)-4均处于通路状态。当K1闭合后,经过一定的时间(因C\(_{2}\)》C1),BG\(_{1}\)系统发出触发脉冲使SCR导通,RL2上得到工作电压,BG\(_{1}\)自动停止工作而BG2、BG\(_{3}\)系统开始工作。经过若干秒钟BG2发出关断脉冲使SCR关断,RL\(_{2}\)失电,BG2、BG\(_{3}\)停止工作,BG1又开始工作。如此循环往复,在RL\(_{2}\)上便得到由W1、W\(_{2}\)所控制的间歇工作电压。关于单结晶体管延时电路的延时时间,可用公式t=(R·C)ln\(\frac{1}{1-η}\)计算求得,本刊以前已屡有介绍,不再重复。

电路中D\(_{1}\)~D4选用反向耐压300V的整流二极管,D\(_{1}\)~D4及SCR应配装合适的散热片。注意RL\(_{1}\)和RL2两处只允许在一处接负载而另一处必须短接,可以在RL\(_{1}\)和RL2处各装一个插座,另用一个插销作短路用。当负载需接在RL\(_{1}\)处时可用此插销插接在RL2处,反之当负载需接在RL\(_{2}\)处时此插销就可插接在RL1处。插销内短路导线可用合适的保险丝代替,这样该插销又可起保险丝盒的作用。

按电路组装完毕后,就可进行调试。在RL\(_{1}\)处接上功率较大的白炽灯(100W左右),RL2处插上内短路的插销,将K\(_{2}\)拨至调压档,接通电源闭合K1,调节W\(_{1}\)可调整灯泡的亮度,将亮度调至最大,测量RL1两端电压,若在200V左右(电网电压220V时)则电路工作正常。若电压不足180V,可适当减小C\(_{1}\)的容量。若W1调至最小处灯泡发出断续闪光或熄灭,可适当增大R\(_{2}\)的阻值,使W1阻值最小时灯最亮、RL\(_{1}\)两端电压最高。以上调试完毕,打开K1,将灯泡从RL\(_{1}\)处移接到RL2处,短路插销插接在RL\(_{1}\)处,再将K2拨至曝光档,闭合K\(_{1}\),将W2调至阻值最小,按一下AN负载灯应立即点燃随即自动熄灭。再将W\(_{2}\)调至阻值最大,按一下AN,灯泡即亮经若干秒钟后自灭,用秒表测出灯亮的时间即为最长可控曝光时间。保持W2阻值在最大处并再按一下AN,调节W\(_{3}\)使扬声器发出的嗒嗒声为每秒2次(也可根据需要调整)。以上调整完毕,将K2拨至定时档,将W\(_{1}\)、W2均调至阻值最小处,此时灯泡连续闪光,逐渐增大W\(_{1}\)阻值,使灯泡每次闪光与下一次闪光的时间间隔也逐渐延长,直至W1阻值最大,用秒表测出两次闪光间隔时间,这时间就是负载最长的间歇时间。调试完毕就可投入正常使用。(兰传青)
