本文介绍一种简易光功率源，它可以代替激光器用来对光纤进行多种检测，小巧轻便、制作容易。
通常所说的接收光功率，都是指的平均光功率，因此在一些测量中，光发端只需对光源提供直流推动源，而无需加交变信号，因而可以使电路结构大为简化。
因为发光二极管比激光器价格低，而且寿命要长得多，因此这个简易光功率源的发光元件选用GaA1As双异质结发光二极管（1444所有系列产品供应），峰值波长0.85μM，发光面积φ50μM，带宽18MHz，较好的管子最大可以输出约3mW光功率。虽然与光纤耦合效率较低，但用作一般测量是足够的了。

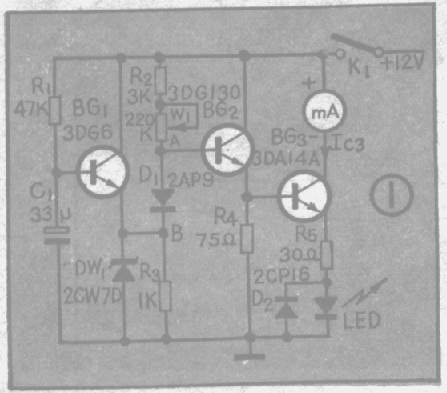

图1中BG\(_{2}\)、BG3为发光二极管LED的推动源，提供给LED足够的电流而使其发光，经光纤活动连接器（LED的输出光与光纤间的耦合连接器件），作为光功率源送至光纤。电阻R\(_{5}\)为LED通路的限流电阻，电位器W1、电阻R\(_{2}\)组成BG2可调基极偏置电路，二极管D\(_{2}\)是用来防止反向冲击电压损坏LED。为了防止开启电源时产生冲击电流损坏LED，由BG1、R\(_{1}\)、R3、C\(_{1}\)、DW1、D\(_{1}\)组成BG2缓变基极偏置电路。其工作原理是：在开启电源时，由于BG\(_{1}\)的基极接有一个大电容C1，基极电位不能很快建立，BG\(_{1}\)处于截止状态，B点为零电位，由电源通过W1、R\(_{2}\)的电流经D1到地，D\(_{1}\)的正向压降只有0.3伏左右，因而A点电位很低，BG2、BG\(_{3}\)都处于截止状态，LED暂无电流通过。随后电源经R1对C\(_{1}\)逐渐充电，BG1集电极电流随之增加，B点电位开始上升，A点电位也随之上升，BG\(_{2}\)、BG3的集电极电流也逐渐增加。这种趋势一直持续到B点电位上升到DW\(_{1}\)的稳定电压使D1反向偏置后，BG\(_{2}\)、BG3的集电极电流大小就取决于W\(_{1}\)、R2所调定的A点电位，这就是缓慢加电作用。本电路还具有限流保护作用，以防止A点电位的偶然过高而使过大的电流流过LED，其限流作用是靠选定DW\(_{1}\)的稳定电压。A点的限流电位就是DW1的稳定电压与D\(_{1}\)的正向压降之和，A点电位只要超过这个数值，D1就导通，使A点电位不能再上升，从而起到了限止I\(_{C3}\)电流的作用。

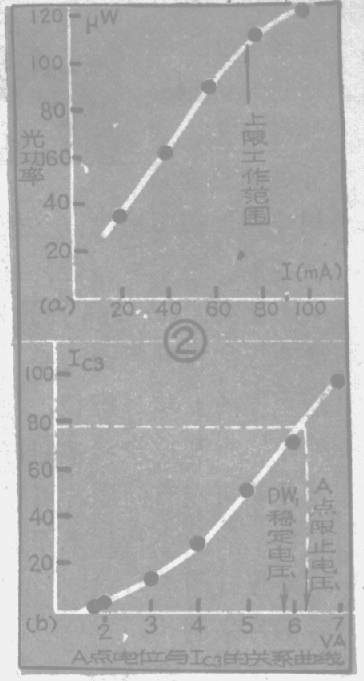

制作时首先要选定参数合适的LED发光二极管，例如输出光功率要足够，光功率特性线性好范围宽等，并测出其电流——光功率曲线（如图2a，每只发光二极管的特性有所差异），然后确定其工作电流范围，例如本例的上限工作范围为110μW、78mA，在这一点以下范围电流——光功率呈线性关系。再测出图1中A点电压与BG\(_{3}\)集电极电流IC3的关系曲线如图2b，由于最大工作电流限定为78mA，就可以确定A点的相应限流电位，再选定合适的DW\(_{1}\)就可以了（见图2b），无需进行其它调整。
使用前，最好是用标准光功率计校准一下光纤活动连接器的输出光功率与I\(_{C3}\)电流的关系，并将其各对应光功率值直接标注在图1中毫安表头各刻度上，这样在使用时调节W1，表头指示的就是输出光功率，十分方便。

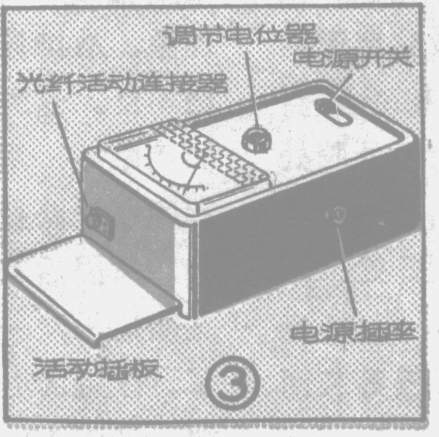

整个光功率源的结构是一只137×70×55毫米的小盒（如图3），＋12伏电源外接，用半导体耳塞机插头座引入，电源开关是KB－1型拨动开关，表头为85CI型，所有元件均安装在一块77×65毫米的印制板上，元件排列见图4。
不带尾纤的发光二极管有GF211型（输出功率额定值1、2、3.4mW）和GF221型（输出功率额定值1、2mW）系列。带尾纤的发光二极管有GF211－A型系列，输出功率额定值有50、100、150、200μW等几种。（周高辉）
