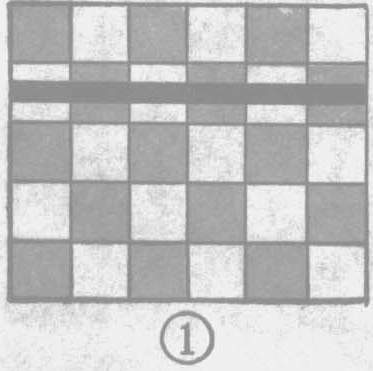

日本TR—602D黑白电视机，在收看电视节目时，有的机器图象上常常出现一种黑色横道干扰。这种干扰时有时无，黑色横道时窄时宽，严重时整幅图象或光栅变暗，黑道的位置有时在上部，有时在中间或下部，有时同时出现多条黑道等。其中某一瞬间的干扰现象如图1所示。
检查产生这种故障的原因时，应根据具体故障现象来确定。从干扰最严重时整幅图象或光栅变暗的现象分析，说明此故障对显象管亮度有影响。因此可以先从对显象管亮度有影响的部位着手检查。
（1）首先用万用表测量显象管阴极（2脚）、调制极（5脚）、加速极（6脚）的电压，因为这些电压的变化均能影响或改变光栅的亮度。经过测量发现显象管加速极电压不稳，忽高忽低。加速极的正常电压是110伏，现在测得电压在110～90伏之间跳变。最低时到50伏左右。测显象管阴极电压也有些变化。
（2）为了缩小故障部位范围，可将视放输出管Q\(_{15}\)（2SC1573NC）焊下来，再观察光栅上有无干扰。如果焊下Q15后，光栅上仍有黑色横道干扰，这说明干扰不是从通道里来的，而是由显象管及其附属电路产生的。
（3）为了进一步缩小故障范围，可拔下显象管管座，然后再测量有关的电压以便排除显象管本身造成的故障。测量中发现管座上供给加速极的电压仍然是忽高忽低。但是供给视放管、亮度和加速极D\(_{1}\)点的电压是稳定的。这样就把故障部位缩小到与加速极供电有关的元件上。根据我们的经验，这种故障常常是由于辅助亮度可变电阻VR64（500K）动片接触不良造成的。

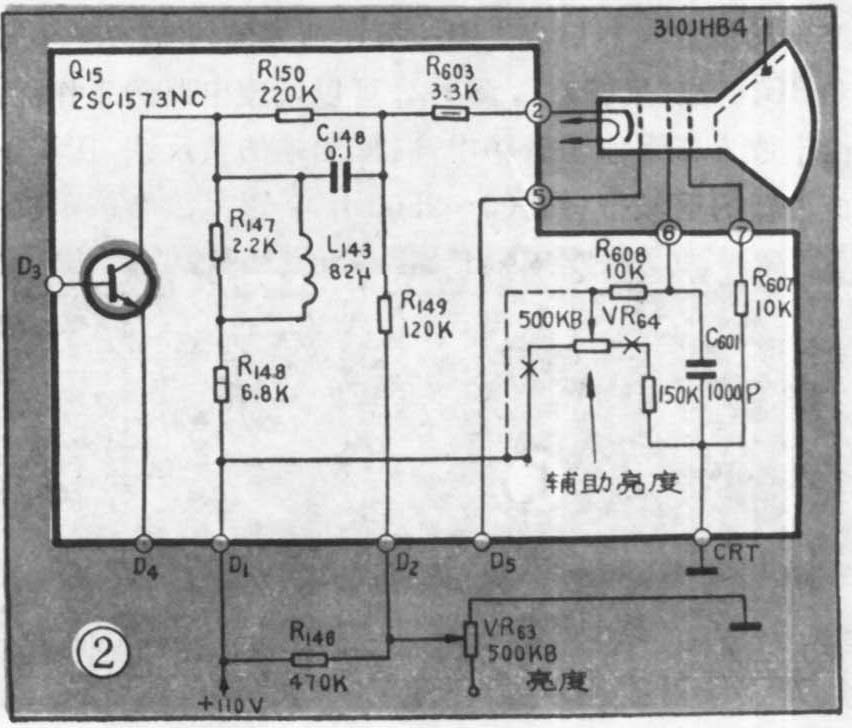

如果有备份元件，换上一只新的可变电阻即可排除。如果手头无料，也可进行修理。方法是用棉花蘸些酒精或汽油擦洗可变电阻，将其上面的油污、灰土洗去。为了便于擦洗，在擦洗时，将可变电阻的动片反复转动几次，再恢复到原来的位置。经过擦洗的可变电阻，大多数能继续使用。如果无新料，又不能修复，可将VR64从印制板上焊下来，用一根导线将R\(_{6}\)08连接到D1点上，如图2虚线所示。这样既不影响电视机的正常工作，又能彻底消除黑道干扰。（汪锡明）
