目前国内生产的大部分电视机，只装有1～12频道的K\(_{P12}\)型甚高频头，所以不能接收13～56频道的超高频电视广播。为了适应电视广播事业的发展，国内许多电视机厂都采取对KP12型甚高频的机械和电路结构进行改动的作法，加装超高频头，生产全频道电视机。但这种作法在业余条件下难以实现。现在介绍一种只对K\(_{P12}\)型高频头的电路作适当改动，就能加装超高频头的方法，供业余爱好者参考。
一、电路改动
目前国内生产的超高频头大多数采用一次变频方案，即超高频信号和本振信号只进行一次混频，就输出37MHz的中频信号。由于超高频段的频率较高，晶体管的放大倍数不可能很大，所以输出的中频信号较弱。因此，加装超高频头后，要使它与K\(_{P12}\)高频头很好的配合使用，需要解决以下问题：
（1）必须用K\(_{P12}\)高频头对超高频头输出的微弱的中频信号进行放大。由于KP12高频头只有高放和混频有放大作用，所以在接收超高频信号时，需将这两级改变成中频放大器，以提高超高频段的增益。
（2）为了防止相互干扰，要求K\(_{P12}\)高频头工作时，超高频头不工作；超高频头工作时，KP12高频头本振停振，只有高放和混频器工作。
（3）应能把超高频头输出的中频信号和由天线输入的甚高频信号进行切换，而且都能用高放管进行放大。
1．输入回路
由图1（a）可知，K\(_{P12}\)高频头采用的是电感抽头输入、电容分压输出的输入回路。由于高放管的输入阻抗是随频率变高而降低的，所以高、低频段的耦合电容需要采用不同的数值，高频道为C5=3.3p，低频道为C\(_{4}\)=15p。为了在输入回路里空出一组接点，引入超高频头的中频信号，需要把电容C5去掉，将C\(_{4}\)的容量作适当改变，让高、低频段采用同一个耦合电容。为了兼顾高、低两个频段，电容C4选用了中间值6.8p。

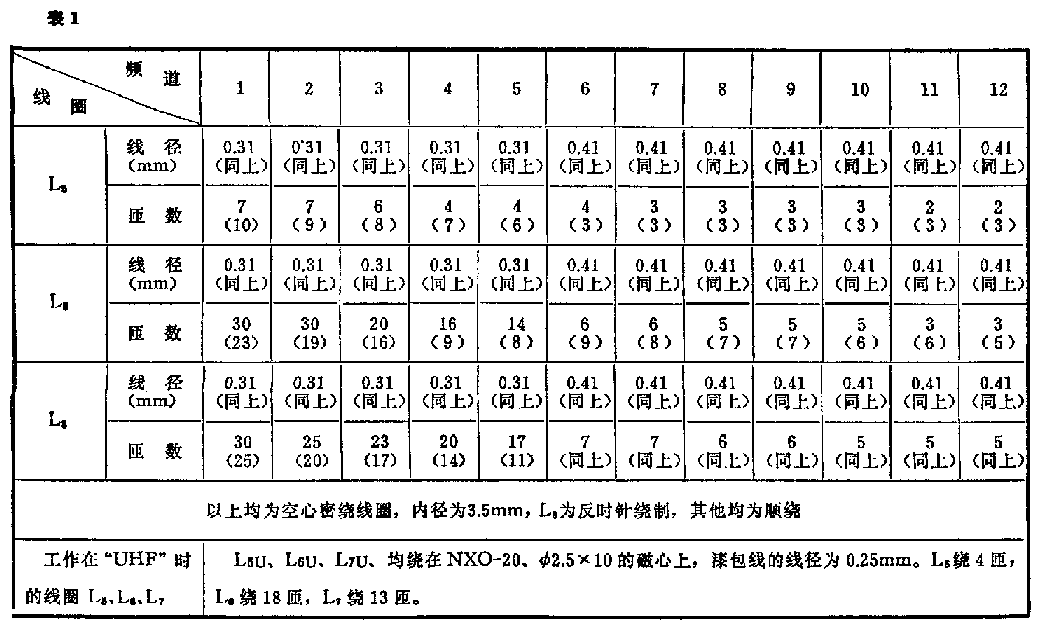

耦合电容改变之后，回路线圈也应作相应的改变，这样才能保证良好的匹配和频率特性的一致性。改变后的线圈匝数，如表1所示（括号内是原高频头的数据）。实践证明，经过以上更改后，输入回路的性能和原设计差不多。空出一组接点后，需将输入回路的电路重新改接，具体改装部分如图1（b）色线所示。
2．高放电路
由图1（a）可知，高放输出线圈的次级也采用电容分压形式，以便与混频管BG\(_{2}\)匹配。由于混频管的输入阻抗也是随着输入信号的频率而变化的，所以高、低频段也采用了不同的耦合电容。为了给电源切换空出一组接点，取消C13、C\(_{14}\)，使高、低频段都用C15、C\(_{16}\)分压耦合。这样一来高频段时，耦合电容没有变，低频段时由于耦合电容变小，所以线圈的匝数必须增加才行。改变后的线圈匝数见表1。若不愿改变线圈匝数，也可在线圈上并联一只8.2p左右的电容。这样改装以后，高放曲线的不平度略有增加，但在允许范围内。

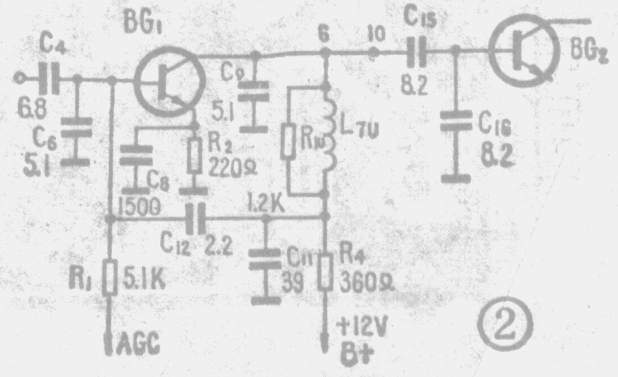

在超高频头工作时，K\(_{P12}\)高频头的高放管应接成中频放大器，输出回路可采用双调谐回路，也可采用单调谐回路。双调谐回路由于电感量大，需要用两个带磁心的线圈，因此动触骨架装不下。为了便于组装，我们采用了单调谐回路。虽然选择性略差一些，但可以通过混频特性和输入回路作一些弥补。改装后的中频输出电路如图2所示。C9、C\(_{11}\)和L7U组成输出回路，中频输出信号经接点10，并通过C\(_{15}\)、C16分压后加到BG\(_{2}\)的基极。
空出来的动触骨架的11点，作为超高频头的电源转换接点。＋12V电压经11点由BU点供给超高频头。工作在1～12频道时，11点是空的，BU点没有电压输出，所以超高频头不工作。
要实现12V电源电压的切换，还需要空出一组接点，以便把12V电压从K\(_{P12}\)高频头引到动触骨架上。我们借用了本振线圈的接地点12点，即把12点与原接地点之间断开，并在其间接入一只1500p的电容C2U，使本振交流接地，这不会影响本振的正常工作。本振线圈L\(_{9}\)的另外一端，因有C24、C\(_{25}\)与地隔离，所以12V电压加到12点时，也不会被短路。将动触骨架内11点与12点短接起来，并在11点与地之间接一只1500p的电容，作为超高头12V电源的滤波电容。具体接法见图1（b）。
3．本振电路
本振除将线圈L\(_{9}\)由直接接地改为交流接地外，还要在超高频头工作时，在动触骨架12点与13点之间再接上一个150Ω电阻，以破坏振荡器的相位条件，使之停振，以防止接收超高频信号时，本振造成干扰。
二、改装方法
1．印制板
印制板与定触组合件弹簧片的13个焊接点如图3所示，第12个点为本振接地点。先用小刀把本振接地点的四周划开，使之与地断开。再在12点和地之间焊接一只1500p的无引线电容（也可以用有引线电容，但引线应尽量短），这样就实现了本振线圈交流接地。在本振线圈接地点附近，钻一个小孔，穿上一根30毫米左右的塑料导线，一头接本振线圈接地点，另一头接12V电源。
在印制板第11点与地之间，焊接一只1500p的无引线电容（或磁片电容），并在11点上焊接一根250毫米长的塑料细导线，从电缆孔穿出，以便和超高频头的12V电源相连。

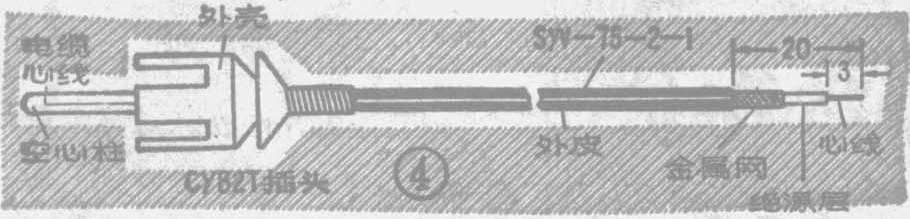

用一根长250毫米的SYV—75—2—1电缆线，按照图4所示的方法进行加工，将加工好的电缆线，一头的心线和印制板第2点相连，屏蔽网和地焊在一起。另一头从电缆孔穿出后，焊在CYB2T型插头上，以便和超高频头的中频输出插座相接。具体焊接方法见图4。
从印制电路板上找出C\(_{5}\)（3.3p）、C13（5.1p）、C\(_{14}\)（10P），用烙铁将它们焊下来，并将C4改成6.8P。
2.动触组合件

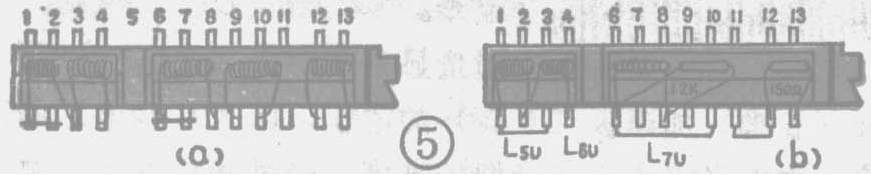

各频道的线圈都可从滚筒组件上取下来。取时，先从壳体侧面的孔中找出需要改装的动触组合件（每个频道的骨架都印有标记），再用改锥从号码端压紧组合件，向外一拨，就取下来了。按表1数据，将需要改绕或重绕的线圈绕制好。L\(_{5U}\)、L6U可绕制在同一个磁心上。把绕好的线圈按照图1（b）所示的电路、焊在动触骨架上。对于1—12频道的线圈L\(_{5}\)焊在1和3点上；L6焊在3和4点上；将1和2点用导线短接起来。把线圈L\(_{8}\)改焊在9和10点上，空出11点。改装后的线圈组合件如图5（a）所示。
在滚筒组件的空挡处，安装一个动触组合件，作为超高频头工作时的线圈骨架，如果手头没有现成的，也可从12个频道的线圈骨架中取下一个本地无广播电台的频道改制。把L5U焊在动触组合件的1和2点上；L\(_{6U}\)焊在2和4点上；将1和3点短接起来。将L7U和1.2K的电阻并联后，焊在6和8点上，用一段硬铜线将6与10、11与12点连接起来。再在12点和13点上焊接一个150Ω的电阻。改装后的超高频动触组合件，如图5（b）所示。
3．分波器的制作
为了用同一根拉杆天线接收超高频和甚高高频信号，所以需要采用分波器。分波器的原理如图6（a）所示。它由高通滤波器C\(_{0}\)1、L01和低通滤波器L\(_{0}\)2、L03、C\(_{0}\)2组成。L01、L\(_{0}\)2、L03均用直径0.41毫米的漆包线，绕成内径为3.5毫米的空心线圈。L\(_{0}\)1绕3匝；L02绕8匝；L\(_{0}\)3绕3匝。然后与C01、C\(_{0}\)2一起焊在图6（b）所示的印制板上。为了防止干扰，需要将分波器用屏蔽盒加以屏蔽。
三、调试与安装
改装后的K\(_{P12}\)型高频头，由于1～12频道输入回路和高放输出线圈的匝数有所变动，所以必须重新调整高放曲线、本振频率及总曲线。调整方法和本刊1977年第8、9期介绍的高频头调整方法相似，这里就不赘述了。

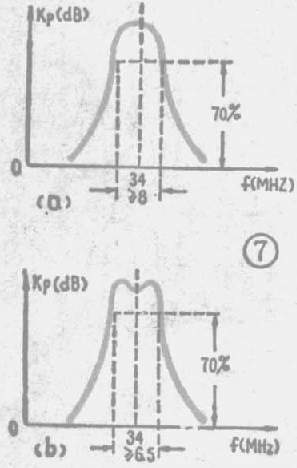

下面着重介绍一下K\(_{P12}\)型高频头与超高频头的联调方法。首先调整KP12高频头在“UHF”频段工作时，两级中放的频率特性。将扫频仪34MHz的输出信号从K\(_{P12}\)高频头的“UHF”端输入，在混频管BG2的基极观察BG\(_{1}\)放大器的中频曲线。此时，扫频仪的y增益放到最大位置，y衰减放在乘1档。分别调整L2U、L\(_{6U}\)和L5U，使BG\(_{1}\)的中频特性曲线如图7（a）所示。如果中心频率高于34MHz，可压紧L7U线圈，反之则应该拉松。若带宽不符合要求，可改变R7U的大小。然后再从混频输出端观察两级中放的总曲线，应如图7（b）所示，增益应大于20dB，70％处的带宽应大于或等于6.5MHz。

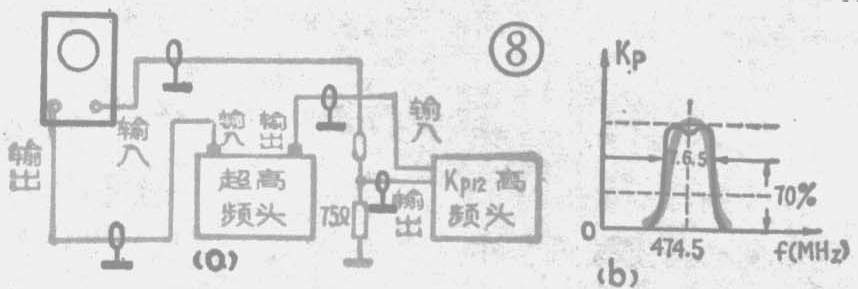

中频特性曲线调完以后，将超高频头、K\(_{P12}\)高频头和BT—22扫频仪按照图8（a）连接好。把474.5MHz的扫频信号从超高频头输入端输入把扫频仪的输入检波头接到KP12高频头的输出端，并在输出端并接一个75Ω的负载电阻。扫频仪的y增益放到最大位置，y衰减放在乘1档。将改好的K\(_{P12}\)高频头扳到“UHF”频段上，加电观察总曲线。正常情况下，总曲线应如图8（b）所示。其增益为30dB左右，70％处的带宽应大于或等于6.5MHz。当调整超高频头的微调旋钮时，在13～56频道的范围内，总曲线可在470～860MHz的范围内移动。
在业余条件下，调整也很简单。当本振线圈采用无引线电容交流接地时，本振频率偏差很小，又因为K\(_{P12}\)高频头的微调范围较宽，所以只要接线正确，本振可以不重调。当本振线圈采用有引线电容交流接地时，在引线较短的情况下，高频道本振频率约降低2MHz左右。此时，可在改装KP12高频头之前，选一个高频道的广播电台，调整频率微调，使图象清晰。然后再把本振线圈改为交流接地。在不调动微调的情况下，拨动本振线圈，使图象清晰为止。低频道时，由于线圈匝数较多，用有引线电容交流接地后，引线对本振频率影响较小，故可不调整。
输入回路，在高频道时，因回路带宽较宽，频率差一点影响不大。低频道时，虽然带宽窄一些，但增益比高频道高，频率偏差引起的增益变化也不大，所以输入回路只要线圈匝数对，接线无误，可不作调整。
高放输出回路，在1～5频道时，可采用在线圈上并联一只8.2p电容的方法，这样也可不调整。若采用改变线圈匝数的方法，则需要在接收电视信号时，拨动次级线圈的松紧和距离，改变天线的长度，使图象最佳。在6～12频道时，因线圈没有变，可不调整。
然后将K\(_{P12}\)高频头扳到“UHF”频段上，测量超高频头的电源电压，应为12V。选择当地一个超高频广播电台，拨动KP12高频头中的L\(_{7U}\)、L5U、L\(_{6U}\)，并调整超高频头的频率微调和天线，使图象最满意。
调整完以后，就可将超高频头安装在电视机上了。一般可固定在电视机的侧板上，以不碰机内元器件和靠近K\(_{P12}\)高频头为好。分波器应通过超高频头的输入插头固定在超高频头上。插头的输入和分波器超高频输出相连接，而分波器的甚高频输出，则和KP12高频头的天线输入端相连接。分波器的地与超高频头的地相连。再将K\(_{P12}\)高频头中引出的BU电源线，焊接在超高频头的电源上，把从KP12高频头中引出的CYB2T插头，插在超高频头输出插座上。
最后再进行一次加电联试，将K\(_{P12}\)高频头的频道选择扳到1～12频道任何一档，应能收到VHF广播。再扳到“UHF”档，转动超高频头的调谐旋钮，应能收到UHF广播。否则应检查分波器和高频头的连线及+12V电源。在VHF频段工作时，超高频头的电源应切断。（杜朝明 陈健鹏）
