彩色电视机所接收的彩色电视广播信号中已经不包含彩色副载波信号了。为了实现彩色信号的同步解调，需要本机有一个与发送端被抑制掉的副载波同频、同相的副载波。为此，就需要用发送端发出来的色同步信号来锁定本机的副载波振荡器的频率和相位。色同步选通放大器的作用就是从所接收到的彩色全电视信号中，分离出色同步信号，并把它进行放大，供给锁相环路。下面对北京牌834型彩色电视机的色同步选通放大器作一介绍。

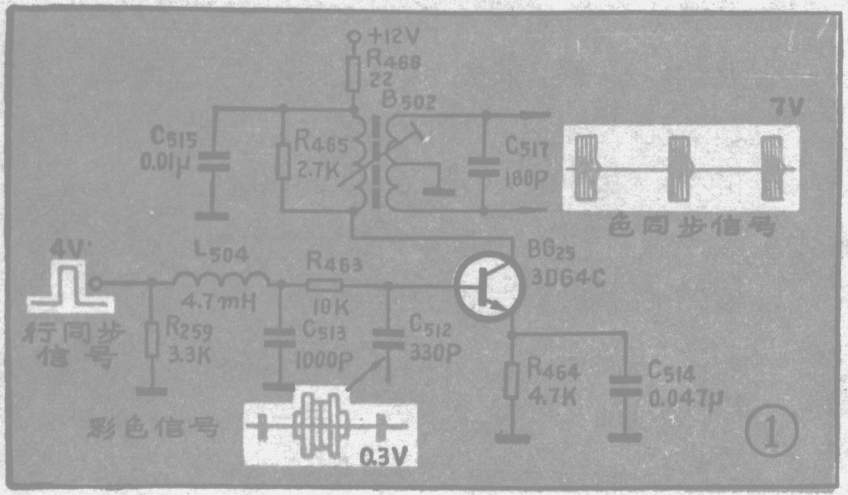

图1是色同步选通放大器的实际电路。为了从彩色电视信号中选出色同步信号，需要输入到色同步放大晶体管BG\(_{25}\)基极上的不仅有从带通放大器送来的彩色信号，同时还需要有从同步分离级送来的行同步脉冲。这里引入行同步脉冲的目的是用来控制BG25管的导通和截止。色同步信号是一个重复频率为行频、持续时间为2.25微秒的高频脉冲，在持续期内，含有副载波的8～12个。由于色同步信号位于行同步脉冲之后的行消隐脉冲上，为了准确地选出色同步信号，还需要把行同步信号经过“延时网络”延迟4.35微秒后，再加至色同步放大管BG\(_{25}\)上。色同步脉冲与行同步脉冲的相对时间关系如图2所示。
这样，当行同步脉冲（这里又称选通脉冲）到来时，使BG\(_{25}\)管导通，输出被放大了的色同步信号；当选通脉冲过后，BG25截止。因此，在连续的选通脉冲作用下，在变压器B\(_{5}\)02次级将得到一连串的色同步信号。该色同步信号输入到鉴相器中与同时加到鉴相器的本机副载波进行频率和相位的比较。

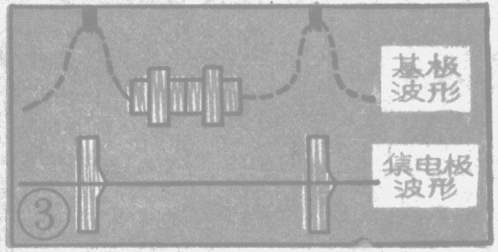

图1中的线圈L\(_{5}\)04和电容C513组成的延时网络，其延迟时间在4.35微秒左右。R\(_{463}\)为隔离电阻。在BG25的发射极上，连接了由电阻R\(_{464}\)和电容C514组成的网络，其时间常约为220微秒，它远大于行周期（64微秒）。因而选通脉冲作用到BG\(_{25}\)基极上时，BG25导通并对C\(_{514}\)充电；选通脉冲过后，由于C514通过电阻R\(_{464}\)放电缓慢，使得在下一次选通脉冲到来之前，BG25发射极上能保持2伏左右的电压而使BG\(_{25}\)截止。变压器B502是色同步放大器的负载。B\(_{5}\)02与并联到它的次级上的电容C517形成了具有选择性的谐振回路。为了使色同步信号不产生波形失真，要求放大器有一定的带宽。通频带过窄被放大的色同步信号波形失真大；通频带太宽放大器的增益降低、输出幅度减小，噪声增大。改变并联到B\(_{5}\)02初级上的电阻R465的阻值，就可调整通频带的宽度。电阻R\(_{466}\)和电容C515组成了去耦电路。晶体管BG\(_{25}\)的基极和集电极的波形如图3。(王锡城 赵顺活)
