本机专为家庭欣赏音乐而设计。整个电路分电压跟随器、等响度控制电路、音调控制电路、功率放大级四部分，技术性能是：①频响；20Hz～20KHz；②音调控制范围：低音-16～＋18dB，高音-20～＋20dB；③响度控制范围（在小音量下）：低音+18dB，高音+16dB；④最大正弦波功率：±15伏电源、8欧负载时，输出功率为8瓦；±18伏电源、8欧负载时，输出功率为12瓦；⑤灵敏度：收音时＜30毫伏，拾音时＜200毫伏。
电路原理简介

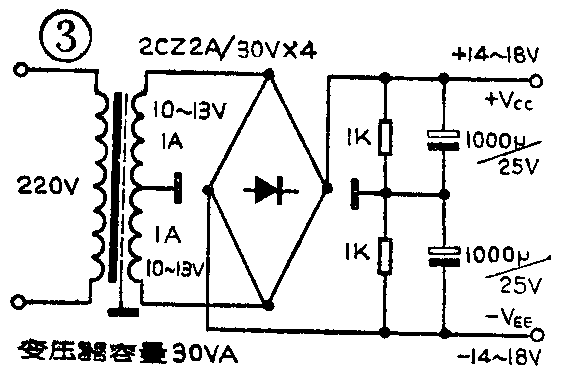

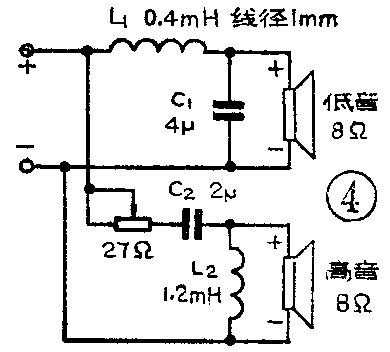

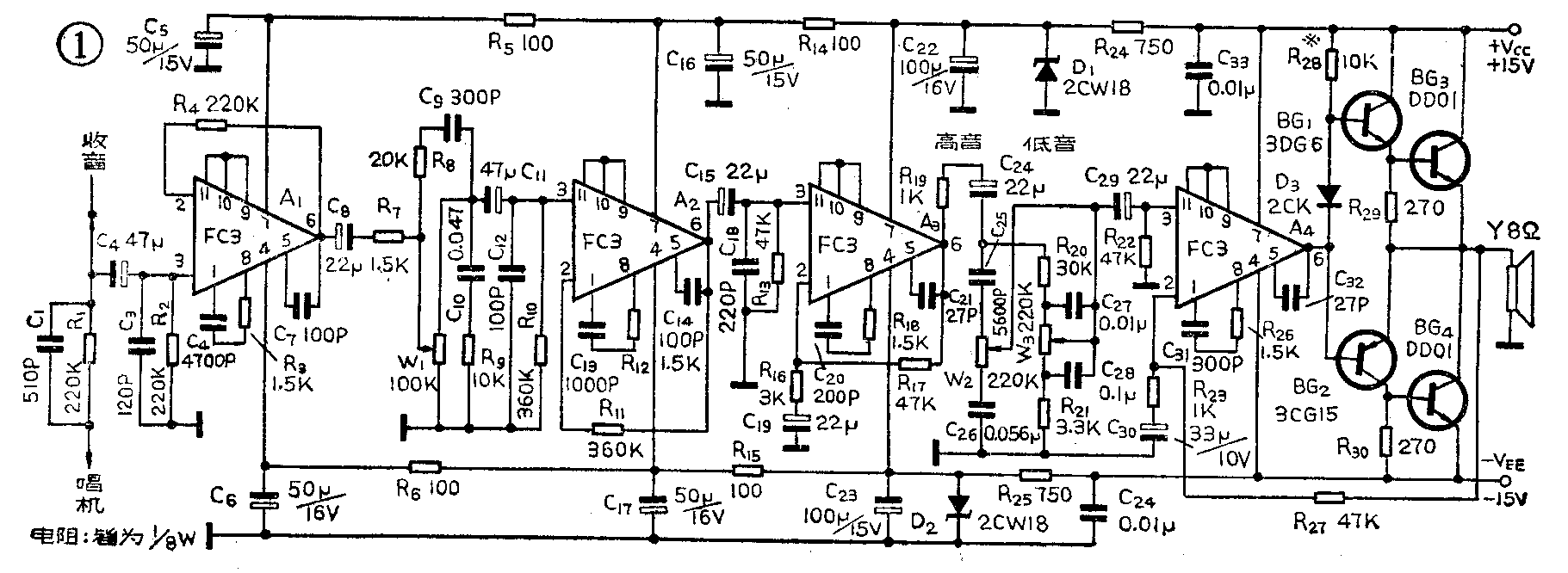

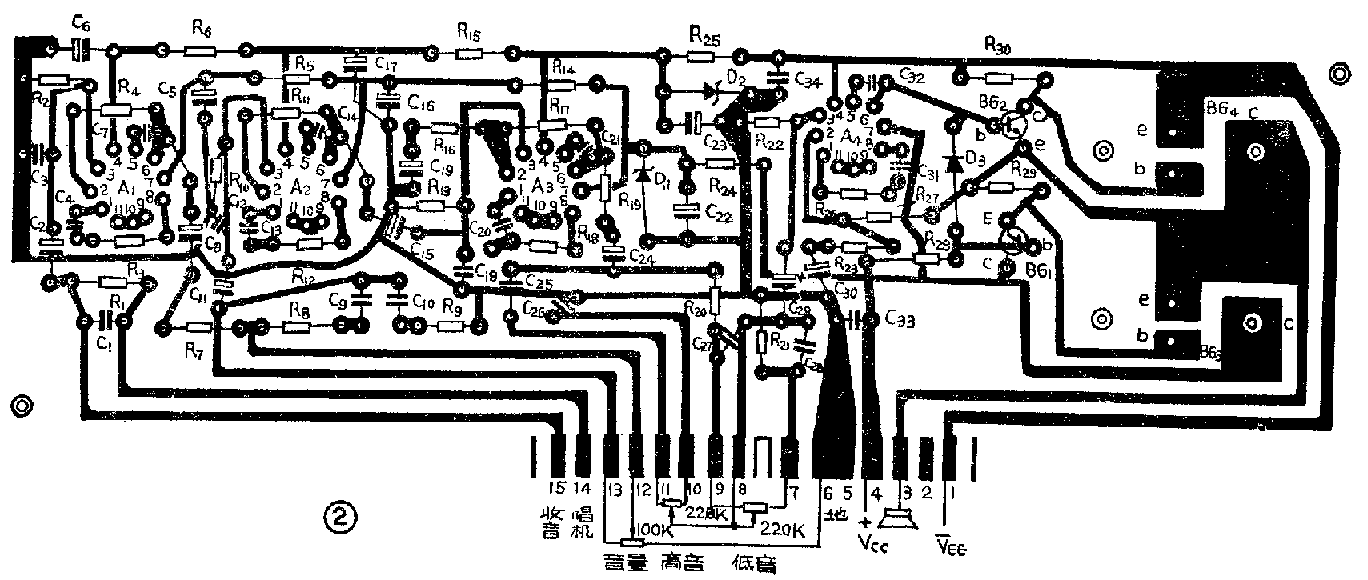

整机电原理图见图1，印制板见图2，电源部分见图3，组合喇叭接线见图4。
1．等响度控制电路：在放送音乐时，如果音量较小，那么人耳对很高或较低的频率其灵敏度都非常差，只有在音量开得较大时（80dB以上），人耳对于不同频率的声音所感觉的响度才大致相等。因此本机设计了一个等响度控制电路，使音量无论开大开小，高、中、低音频率都具有相等的响度。
等响度音量控制电路由两级电压跟随器（图1中的A\(_{1}\)2）和两个RC网络组成。C\(_{8}\)、R7、R\(_{8}\)、C9与W\(_{1}\)组成高音网络，C8、R\(_{7}\)、C10、R\(_{9}\)与W1组成低音网络。我们知道，用集成运算放大器组成的电压跟随器，其输入阻抗很高，可从几兆欧高到几十兆欧；输出阻抗很低，几乎近似于零欧。在RC等响度控制网络前面和后面都设置一个电压跟随器，可大大减低前后级对RC等响度控制电路频率特性的影响。图1中，R\(_{4}\)、R11分别为A\(_{1}\)2的反馈电阻，为了使A\(_{1}\)2的输入端处于平衡状态，使输出直流电压保持在零电平，加接了R\(_{2}\)和R10两个电阻，并使R\(_{2}\)=R4=22OKΩ，R\(_{1}\)0＝R11＝360KΩ。
RC等响度控制网络在小信号时提升高音和提升低音的原理，请详见本刊1979年第7期《等响度音量控制电路》一文。
2．音调控制电路：这一级由图1中的A\(_{3}\)及其后面的RC衰减式音量控制电路组成，其优点是不受前后级电路的影响，受控制的频率范围大。A3接成同相比例放大器，调整R\(_{17}\)，可改变放大器的闭环增益。正常情况下，要求A3放大器的输出信号电压应大于3伏。R\(_{13}\)为这一级的平衡电阻，为了使A3放大器在静态时输出端保持零电位，应使R\(_{13}\)=R17=47千欧。上述音调控制网络的原理请详见今年第五期《高传真扩音机RC型音调控制电路分析》一文。
3.功率放大电路：功率放大电路由集成运放块A\(_{4}\)及晶体管BG1～BG\(_{4}\)等组成。因为整个功放有负反馈，为了使功放级在静态时中点始终保持零电位，集成块A4的同相输入端应接一个电阻R\(_{22}\)，并使R22=R\(_{27}\)=47千欧。
在一般情况下，功放级装好以后不需要调整。如果BG\(_{3}\)、BG4的β值太小或太大，可调整R\(_{28}\)，使输出信号不失真而且输出功率达到最佳值。为了使输出功率尽量大一些，FC3\(_{4}\)）运放块的输出幅度应选用较大的。选用晶体管时，应使β1·β\(_{3}\)≥1000，β2·β\(_{4}\)≥1000，并且β1·β\(_{3}\)与β2·β\(_{4}\)应大致相等。BG1～BG\(_{4}\)的BVceo应大于2V\(_{ce}\)。
安装、调试中的几个问题
1．所有元件必须经过事先测量，保证元件数值符合电路要求。电容器C\(_{19}\)、C30的漏电要很小，最好选用正品元件，否则容易引起自激或使输出功率减小。
2．不要有虚焊。集成电路FC3的管脚不要接错。
3．电源部分和今年第3期《带扩展作用的集成电路立体声扩音机》一文中的电源部分相同，读者可参考那篇文章自己制作。今年第4期《元件供应消息》中的电源组件也完全适合于本机，需要者可参照第4期的函购办法向有关单位联系购买。
4.在不接扬声器的情况下，先接通电源，然后测量功放级输出端中点电压是否为零伏。只有在中点电压为零伏时才可接上扬声器进行下一步调试，以免烧坏扬声器。只要元件符合要求，安装、焊接也无误，一般不需要调试，系统就能工作。可将音量电位器W\(_{1}\)开大一点，用手摸一下电路输入端，在扬声器中就可听到明显的干扰信号声，这就说明电路系统工作正常了。
若输出级中点电压不为零伏，可先检查整块线路板上所装的元件是否符合要求。如果装配无误，可测量图1中D\(_{3}\)以及BG1、BG\(_{3}\)的eb结的电压降是否为0.7伏左右，应调换不符合要求的管子。如果采取上述办法后，输出级中点仍不为零电位，可把A4输出端（第6脚）与D\(_{3}\)、BG2基极之间的连线断开（注意：此时R\(_{28}\)与电源Vcc之间的连线也应断开，否则BG\(_{1}\)的eb结会击穿，或造成BG3管发烫），把反馈电阻R\(_{27}\)接输出端的一端改接到A4的输出端（FC3的第6脚)，此时如果A\(_{4}\)输出端静态电压基本上为零伏，说明这一级的FC3是好的。若A4输出端仍不为零伏，则应检查这一级FC3的9、10、11脚是否接在一起了，或者FC3的管脚与印制板上的标号是否一致。待电路正常后，所有断开点均应连接好，使其恢复原状，然后再检查输出级中点的电位。
5．个别情况下可能产生自激现象，即当音量电位器转到最小时，功率级输出端仍有交流电压。这时可检查交流负反馈耦合电容C\(_{19}\)、C30是否漏电太大。若都正常，自激仍未消徐，可分别适当增加集成远放块输入、输出补偿电容C\(_{4}\)、C13、C\(_{2}\)0、C31、C\(_{7}\)、C14、C\(_{21}\)、C32等的容量，注意不是将上述几个电容的容量同时增加，而是逐级试验，直到自激消除为止。
6．音量电位器、高音控制电位器、低音控制电位器的接线要采用屏蔽线，外皮一端应接地，所有电位器的外壳也应接地。这样可以防止干扰信号窜入。
7．两只功放管DD01均应加装散热器。散热器可采用厚2～3毫米的铝板，做成“∏”型。尺寸为长38毫米，宽25毫米，高23毫米。可将散热器直接装在印制板的背面，散热器与印制板之间加一个垫圈，以利于散热。当扩音机的输出功率为满功率的1/3时，机器即使工作时间较长散热片也不会很烫；但是如果机器长时间在满功率条件下工作，散热片的面积就不够了，应适当加大散热片尺寸。
8．去耦电容C\(_{5}\)、C6、C\(_{24}\)、C33及稳压管D\(_{1}\)、D2，经试验如作用不甚明显，可以省略不用。
