为满足初学修理收音机的读者的要求，笔者整理了一部分晶体管收音机维修记录，现介绍给大家以供参考。

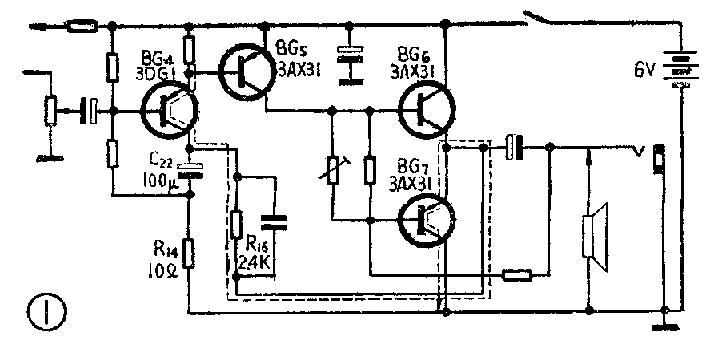

例1．“葵花”701两波段7管收音机（北京市朝阳无线电厂生产）一台。故障现象是：开机无声，测得整机总静止电流达50毫安。图1是该机低放电路，BG\(_{7}\)基极、发射极电压比正常值低很多；BG6集电极、基极、发射极电压均5伏左右；BG\(_{5}\)集电极电压为零。修理过程中断开BG4发射极的电解电容C\(_{22}\)时整机静态电流恢复正常，换过C22之后收音正常。从图1可见，BG\(_{4}\)、BG5、BG\(_{6}\)、BG7构成该机低放部分的前置低放级、推动级和互补推挽输出级，三级之间均为直接耦合。一处出故障连带各管均不正常。如图虚线所示，BG\(_{4}\)的直流通路是经过R16及BG\(_{7}\)入地的。C22击穿短路相当于BG\(_{4}\)发射极通过R14（10Ω）入地，因此BG\(_{7}\)集电极近似通过R16入地。相当于BG\(_{7}\)e，c两端并联一个电阻。由于各点电压相互牵连，所以各点均不正常了。
例2．红灯746型交流台式晶体管收音机一台，故障现象是一开机就烧保险丝，经测量整机电流达2安培多，并且BG\(_{9}\)（3AX31B）、BG10（3BX31B）已经击穿。换上两只新管，收音机工作恢复正常。试听时保险丝又熔断。进一步检查，发现功放管BG\(_{11}\)、BG12（3AD6BX2）安装在底板上，为了防止集电极与底板短路中间有一块塑料薄膜绝缘。测量2只3AD6B，均正常，但一装到底板上，就有集电极对地短路现象。卸下3AD6B整机电流就正常，一装到底板上就有短路现象。因此怀疑绝缘薄膜有问题，仔细查看薄膜有裂纹。这样当3AD6B安装到底板时，只要一压紧集电极与底板之间就有欧姆数，这种漏电造成整机总电流增加，甚至烧掉保险。
例3.东风601袖珍6管机（辽宁无线电五厂）一台，故障现象是：放音失真，整机静止电流大于40毫安。查看该机电路，末级采用无输出变压器的功率放大器，喇叭通过电解电容C\(_{21}\)与功放级交连。C21是两个100μF并联组成的。经检查其中一只已击穿短路。因此喇叭直接接到功放电路中，音圈中有直流电流流过，造成放音失真。更换该电容之后，收音机恢复正常。
例4．红灯2J8—1型晶体管收音机一台，故障现象是开机静态电流大，随音量电位器阻值的增大，整机耗电渐渐下降，但嘟嘟声增大了。经检查发现音量电位器的活动臂与开关相碰了。这相当于在电源两端加上了一个可变负载。从图2可见随着动臂向上移动，负载变大，故整机静态电流减少。由于电位器的动臂接有电源，电位器内有直流存在，故随着动臂向上移动故嘟嘟声也增大。
例5．荷兰“PHILIPS”晶体管收音机一台。故障现象是放音失真，在波段的某些位置有自激叫声。检查时看到9伏电池是新换的。测量滤波用电解电容也是好的。测量各级静态工作点时发现，第一中放管的集电极电流大于1.5毫安，基极偏压达4伏，集电极电压为6伏，显然基极偏压太高，造成集电极静态电流过大，引起自激。基极偏压过高的原因原来是中和电容击穿短路造成的，换掉这个电容故障排除。
例6.钻石牌701半导体时钟收音机一台，故障现象是收音时伴有“嘟嘟……”蜂音。用万用表测得波段开关K\(_{1a}\)组带有6伏电压。经查看波段开关离电池架很近，电池暴浆时电解液很容易流到波段开关上，使胶木片绝缘度大减造成接点间漏电，这样波段开关的K1a上就带上了6伏电压，因而造成嘟嘟响声。将波段开关用酒精洗净，故障很容易消除。
例7.牡丹942晶体管收音机一台（北京无线电厂）。故障现象是声音忽大忽小伴有失真，并且有喀喀杂音，音量小时声发闷，耗电也大。该机末级采用复合互补推挽电路，中心电压调整电位器使用微调电阻，如图3所示。由于这个微调电阻的两个固定引出线（A、B点）或活动点引出线（C）松动、氧化、受潮接触不良，就出现了上述故障。

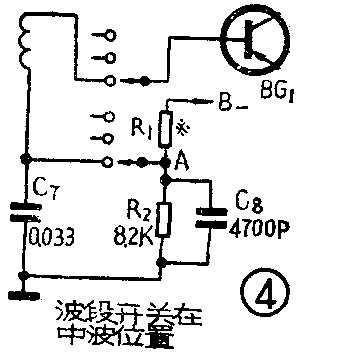

例8．红波161三波段六管收音机（上海101厂）一台。故障现象是中波段时响时不响，短波段不响。这个现象一般都会怀疑波段开关接触不良。但实际上是高频输入信号的交流通路电容C\(_{8}\)（4700PF）漏电造成的。该机输入电路的有关电路如图4所示。正常时A点电压近似1伏，C8漏电时A点电压小于0.5伏，这样BG\(_{1}\)工作点被破坏。中波时因C8两端还并有C\(_{7}\)（0.033μF），故中波时还能勉强收音。短波时由于C8两端不接C\(_{7}\)交流信号无通路，再加上工作点已被破坏故完全不能收音了。
例9．熊猫B—802晶体管收音机（南京无线电厂）一台。故障现象是拨动波段开关时，中波、短波都是时有时无，有时完全不能收音，有时又正常。故障有两个，一是波段开关接触不好。该机是采用印刷式推拉波段开关。由于固定接触片失去弹性与滑动触片接触不上会造成接触不良。另外定、动片之间氧化，锈蚀或夹有尘土润滑油等均会造成接触不良。修理时可卸下靠外边的两个螺钉，另两个松一下，然后把盖板揭起来，把固定接触片间的滑动片轻轻拉出，用酒精把触点清洗干净，如弹簧失去弹性，可用摄子把接触片扳动一下。波段开关修好洗净后有时故障还存在，这是由于中放级的基极偏流微调电阻的活动臂接点已松动。把该微调电阻烫下来，用摄子将接点夹紧再焊回去即可。
综上所述可以看出，有对同一种故障可能是不同原因造成的，因此初学者在检修收音机时要冷静细心，耐心分析，切忌盲目乱调中周、振荡线圈。要把故障产生原因逐步缩小范围，最后断定是什么原因造成的。(赵楠)
