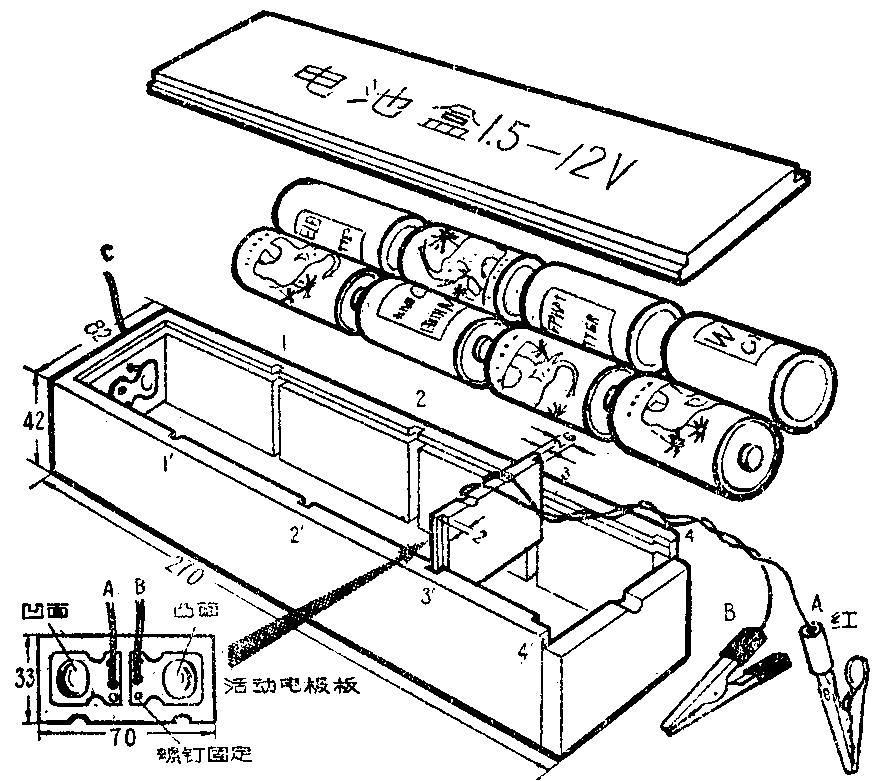

本文介绍一个实用的电池盒，它的外形、内部结构见附图。此电池盒能装入一号电池八节，从A、B端或A、C端可分别引出1.5伏、3伏、4.5伏、6伏、9伏、12伏几个数值的电压。
此盒一端装有一片长条电极片，上面冲有一个凹面和一个凸面，以保证与电池接触可靠，此极片上需焊上一根引线C。另外在一块活动电极板上装上两块电极片，并分别冲上凸面和凹面，还需分别焊上一根引线。电极片用薄黄铜片或磷铜片制作，也可用镀锌铁片。
电池盒的盖可用三合板制作，装盖前可用蜡擦一下，使它在槽中推拉时松紧程度合适。
使用此电池盒时，根据需要装上适当数量的一号电池，把活动电极板插到对应的位置上，如插到1、1′位置槽内，从A、B两端引出电压为3伏；从A、C两端引出电压为1.5伏。当活动电极板插入2、2′位置槽内时，从A、B两端引出电压为6伏，从A、C引出电压为3伏。以此类推还能引出4.5伏、9伏、12伏电压。（张宝平）
